Sep 19, 2015
テーマ： しんくぱっど(1190)
カテゴリ： T60/60p T61/61p
ジャンクな15インチモデルのT60(2623-7XJ)に搭載されていた「変換コネクタ・カード」(FRU P/N：41W1130)。これさえ使えば、14インチT60シスボを15インチケースに収めて使うことができるはずだ。

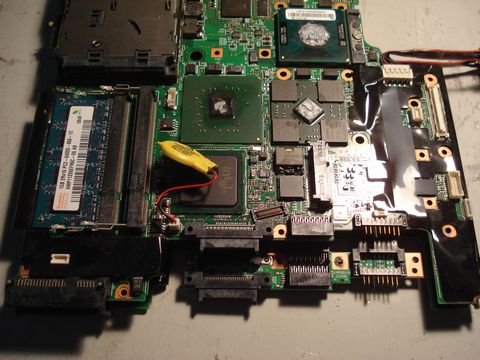

※15インチT60搭載の「変換コネクタ・カード」(FRU P/N：41W1130)
15インチT60(2623-7XJ)は画面の乱れが治まらないので復旧をあきらめ、HDDが認識しないために取り外していた14インチT60(2623-PKJ)シスボを使って、15インチモデルを作り上げてみようと目論んだ。

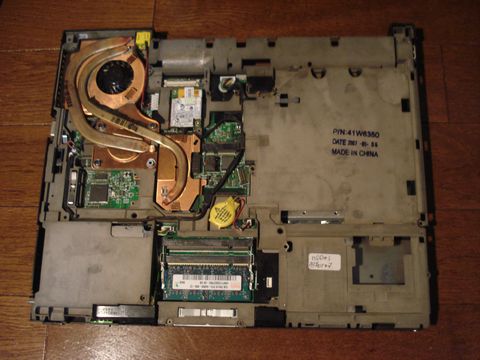

※ターゲットのT60(2623-PKJ)シスボは、HDD認識障害が見られるが…。
ふたつのシスボを重ねてみると、ネジの位置も同じなので、これなら、そのまま15インチのケースに収めることが可能だろう。 （つまり、双方同じシスボが使われているってこと…。）
※重ねてみたT60のシスボ。上が14インチモデル。下が15インチモデル。「変換コネクタ・カード」以外は、大きさ、レイアウト、ネジ位置とも同じ。つまり流用可能？
そこで、14インチモデルのシスボ(PKJ)を15インチのケースに収めて、動作確認をしてみると、何の問題もなく表示させることができた。やはり、シスボの流用が可能なのだ。

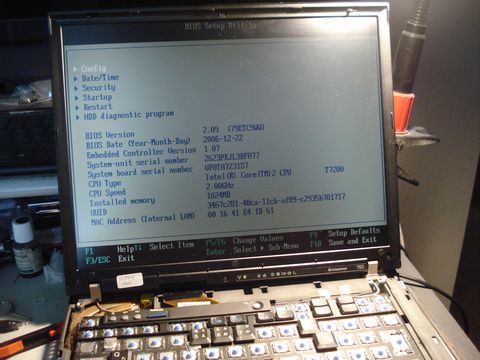

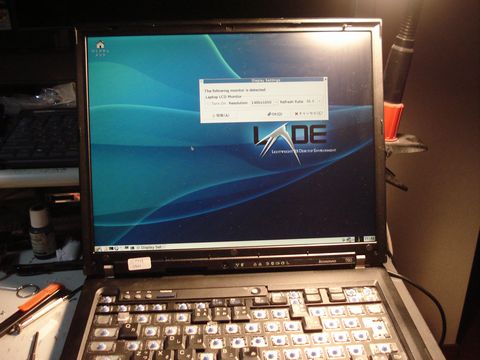

※14インチシスボを使っての15インチLCDの動作確認。問題なく表示された。
つまり、サイズを問わず正常なシスボさえあれば、15インチのT60を復活させることができるというわけだ…。
これは新たにシスボを手に入れることになりそうだが…「魔の連鎖」？
「レビューを書いて配送無料」「交換修理前提」【中古】【PCパーツ】品 ThinkPad T60 Type1952 GXB-VOA94V-0 マザーボード 国内発送 修理店対応 P16Sep15
楽天最安値に挑戦中★平日午後2時までのご注文で最短即日発送できます!中古ノートパソコン Lenovo ThinkPad T60 1952-AJ6(無線LAN WindowsXP DtoD 14インチ) 【中古】
※15インチT60搭載の「変換コネクタ・カード」(FRU P/N：41W1130)
15インチT60(2623-7XJ)は画面の乱れが治まらないので復旧をあきらめ、HDDが認識しないために取り外していた14インチT60(2623-PKJ)シスボを使って、15インチモデルを作り上げてみようと目論んだ。
※ターゲットのT60(2623-PKJ)シスボは、HDD認識障害が見られるが…。
ふたつのシスボを重ねてみると、ネジの位置も同じなので、これなら、そのまま15インチのケースに収めることが可能だろう。 （つまり、双方同じシスボが使われているってこと…。）
※重ねてみたT60のシスボ。上が14インチモデル。下が15インチモデル。「変換コネクタ・カード」以外は、大きさ、レイアウト、ネジ位置とも同じ。つまり流用可能？
そこで、14インチモデルのシスボ(PKJ)を15インチのケースに収めて、動作確認をしてみると、何の問題もなく表示させることができた。やはり、シスボの流用が可能なのだ。
※14インチシスボを使っての15インチLCDの動作確認。問題なく表示された。
つまり、サイズを問わず正常なシスボさえあれば、15インチのT60を復活させることができるというわけだ…。
これは新たにシスボを手に入れることになりそうだが…「魔の連鎖」？
