Sep 22, 2015

　電源ボタンが反応しないT61のキーボードを復活させたいと考え、いろいろと試してみた。結果、原因は電源ボタン部分の接触不良にあるのではないかと考えた。

　ということで電源ボタン部分を分解。「接点復活剤」を噴霧してみたが効果がないので、プリント基板に接着・固定されているラバーキャップ（？）を外してみた。（上手く外せず、ラバーキャップを破損してしまったが…。）
　※今回の分解はT400用のFRU P/N：42T4028（ALPS製）を使用。

※なんとかラバーキャップは外せたが「破損」…。代用を探さねば…。

　このスイッチは、ラバーキャップの内側天井（黒い部分）がプリントパターンに接触するときに通電して電源が入るような構造になっているようだ。すると、この接点の接触が経年劣化してしまっていることで、電源が入らないってことになってしまっているのではないか。

　この接点にも「接点復活剤」を噴霧してみたが、効果は薄かった。

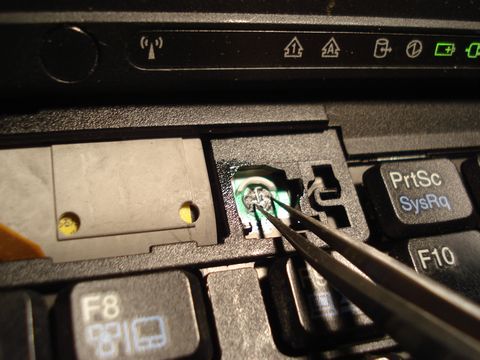

※接点をショートさせてやると電源が入る。問題はこの接点だけか…。

　ピンセットやドライバを使って、接点をショートさせてやると電源が入ることから、問題はこの接点だけと思われるが、取り外す過程で、ラバーキャップを破損してしまったので、何か代用するものを吟味しなければないらい。

　幸い、同じALPS製のジャンクキーボードがあるので、こちらで物色。右上の音量ボタンに目をつけた。ボタンを外してみると、こちらは黒いラバーキャップが接着されていたが、これを拝借することにしよう。

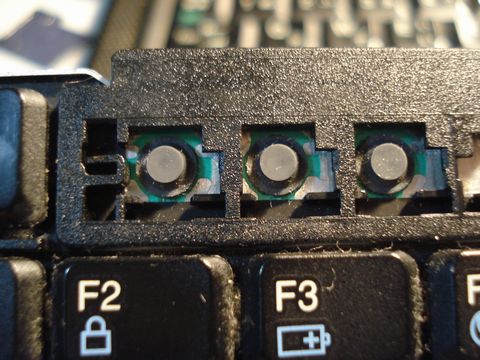

※同じALPS製の音量ボタンの内部。黒いラバーキャップを代用できそう。

　無事取り外せたので、このラバーキャップを使って、電源を入れてみる。テストに使うのは例によってZ61t。（キーテストにも使いたいので…）

　何の苦もなく、簡単に電源を入れることができた。やはり、ラバーキャップの接点の劣化が原因ということだろうか？

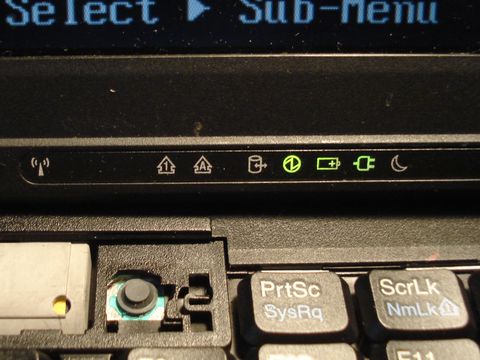

※ラバーキャップを押すだけでしっかり電源が入るZ61t。これでいけるぞ…。

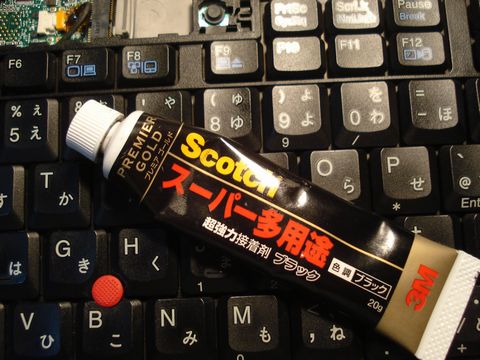

　うまくいったので、この黒いラバーキャップを接着することにする。接着剤はScotchのプレミヤゴールドを使用する。これをラバーキャップの裏側・縁に薄く爪楊枝を使って塗って、５分ほど放置。その後、基板に貼り付けた。（１日ほど放置すると完璧みたいだが…。）
