Nov 19, 2015

T60(2623-24I)の不動の原因は…浸水？

テーマ：しんくぱっど(1163)

カテゴリ： T60/60p T61/61p

　T60(2623-24I)の不動の原因をチェックしてみた。ACを挿してもまったく通電する気配がないので、一番疑うのはチップヒューズだ。分解してシスボを取り出し、基板上のチップヒューズを片っ端からテスタでチェックしてみたが、ヒューズには問題なかった。では何が原因？

※シスボを取り出して、チップヒューズをチェックしてみるが、問題ない。

　またACを挿してみると、一瞬だけLEDが点灯することがあることが判明。一瞬だけ通電するなら、問題はチプコン（チップコンデンサー）か？
　このT60。外部にビデオチップ「ATI MOBILITY RADEON X1300」を搭載しているタイプなので、なんとか復活させたいところだが、チプコンとなるとけっこう面倒な感じだ…。シスボ表面に多数実装されているチプコンは、見た目だけではその良し悪しを判断できないからだ。

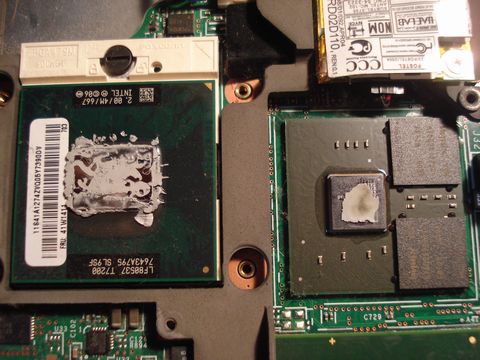

※Core2Duo/T7200と、ビデオチップ「ATI MOBILITY RADEON X1300」

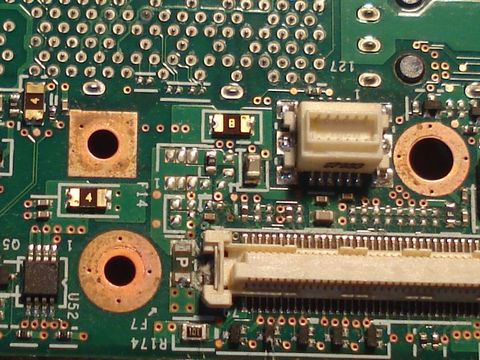

　数日だって、シスボの表面写真を眺めていていて、気がついたことが…。なんだか浸水したような痕をLCDコネクタ付近に発見。（とういか、直接のチェックでは気がつかなかったのだが…）浸水痕は、LCDコネクタから、[F7]チップヒューズ、１pin付近のチプコンなどに広がっている。もしかして、これが原因なのか…。
