Feb 7, 2016
テーマ： しんくぱっど(1186)
カテゴリ： R400 R500
壊れたＲ500(2716-RF9)のUSBポートを交換したいと思い、ジャンクなR500シスボから、交換用のUSBポートを調達した。
お次は壊れたUSBポートを取り除くのだが、シスボを傷めないように外さなければならないので、先のUSBポート調達以上に困難が予想される。
まあ、USBポートが壊れているので、USBポートを細かく破壊してしまえば、簡単に取り除けないだろうか。
ということで早速試してみたが、さすがUSBポート。頑丈すぎてニッパでは破壊できません。金やすりを使ってピンを切断してしまうのが一番いい方法な気がするが、肝心な金やすりどこにしまってあるのか…。見つけることができない。
しかたない、半田吸い取り線を使って、半田を取り除きながら、USBポートに力をかけてずらしていくあまり好ましくない方法で取り外すことにする。（シスボに余計な力がかかるのであまりよろしくないです。）
やってみて分かったのは、半田を吸い取るより、追い半田をしながら力をかける方が簡単ということ。

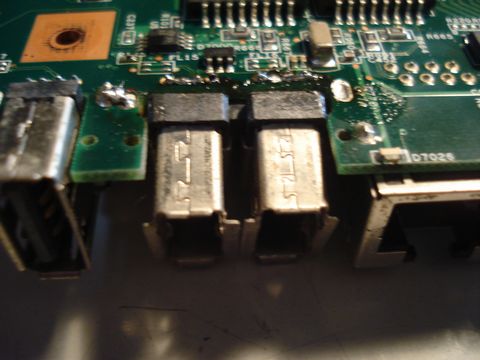

※追い半田をしながらUSBポートに力を加えて外していく。

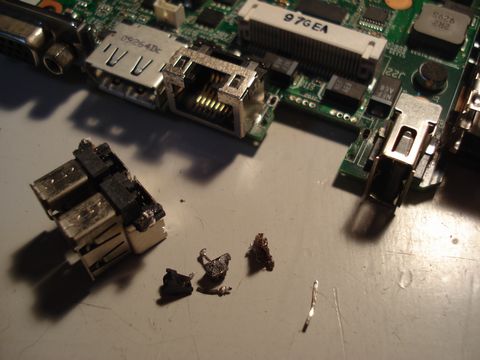

※やっと取り外せたUSBポート。けっこう苦労させられました。
作業開始からなんと１時間経過。なんとか基板やランドを傷めずにUSBポートを外すことができた。
ところがこれがたいへん…。半田吸い取り器があれば簡単だろうが、さて…、どこにしまったか…。吸い取り線や細いスチール線を使って開通させたが、けっこう時間を費やした。（なにせピンホールをしっかり開通させておかないと、USBポートをうまく取り付けられないのです。）

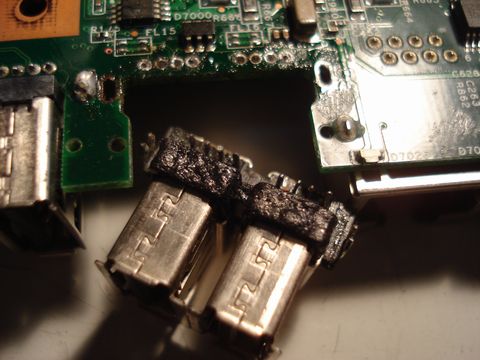

※長時間の作業で荒れ果てたシスボとヒートガンで焦げてしまったUSBポート。
きれいに整地できたら、新たにフラックスを塗って、USBポートを取り付け。半田を注してポートを固定させます。これでやっと作業終了。あとはしっかり動いてくれれば…。

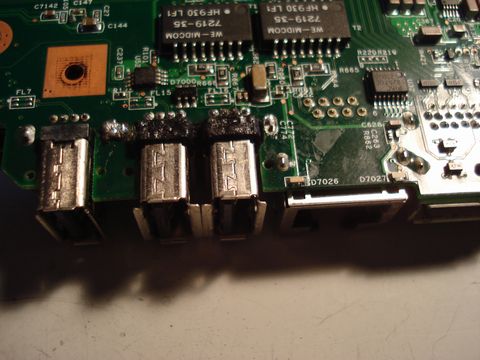

※悪戦苦闘の末、やっと交換できたUSBポート。動いてくれえ～。

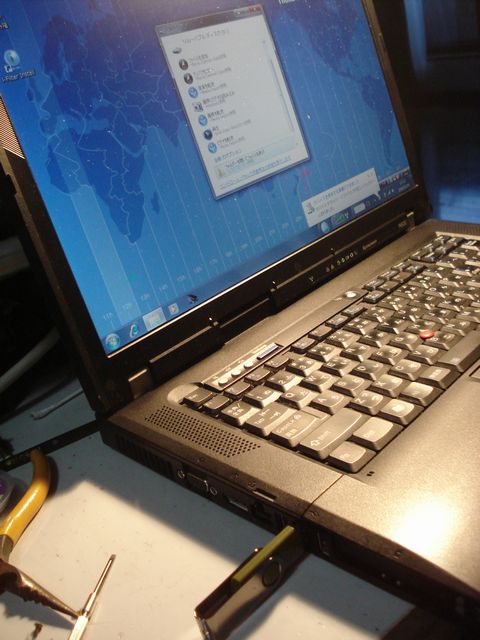

あとは組み立てて動作確認だ。（でも動かなくても、もう直す気力はありませんが…。）
結果、２つのポートともUSBメモリをしっかりと認識してくれた。よかった！壊れてなくて…。
とうころで、もう一台USBポートが壊れたR500があるのだが…。（実はこちらのR500を直したかったのだが、ちょっと勇気がなくて…。）
