Apr 1, 2016

　部品取り用（？）に、ジャンクなZ61m(9451-67J)を手に入れた。起動しないジャンク品とのことだが、もちろん動けば儲けものだ。

http://www.inversenet.co.jp/pclist/product/Lenovo/9451%252D67J.html
CoreDuoT2300E/1.66G 512M 80G DVD±R DL/±RW/-RAM 無線LAN 15.4TFT WinXP Pro

　ACアダプタを挿すと、LEDが反応する。（つまり通電する）

※15.4inchワイド液晶を搭載したZ61m(9451-67J)動いてくれれば嬉しいが。

　これはいけるかもと思い電源ボタンを押してみると、最初のbeep音が短く２回。（これまたお決まりの動作）しかし、その後、beep音が「ピー、ピッ、ピッ」となり、起動する気配がない。

　保守マニュアルによると、beep音には、次のような意味がある。

　ビープ音が1 回長く2 回短く鳴り、LCDに何も表示されない、または読み取り不能。
　1. システム・ボード

　3. DIMM

　どうやら原因はシスボのようだ。メモリを挿し直したり、交換したり、C-MOSバックアップ電池を外してみたりしたが症状は変わらず。やはり部品取りの運命のようである。

※バックアップ電池を外してもまったく変化がありません。

　ということで、早速分解を実行。パームレスト、キーボード、キーボードベゼルと外していく手順は、T60/61などと同様。しかし問題は、左ヒンジ。破損しているのかネジがアホになっているのか、取り外すことができない。
　しかたない。手順をとばして、液晶ユニットを取り外すことにする。

　液晶フレームカバーから取り外すのは、他のThinkPadと同じ手順だが、分解していくとトップカバー・ヒンジのネジ受け部分が破損していることが判明。それでも何とか分解にこぎつけた。

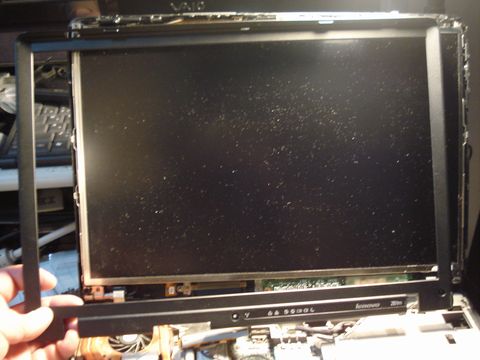

※ネジ受けが破損して取り外しに苦労した液晶フレームカバー。

　取り出した液晶ユニットは、Samsung製「LTN154P2-L05」(FRU P/N：13N7116)。WSXGA+(1680x1050)解像度だった。

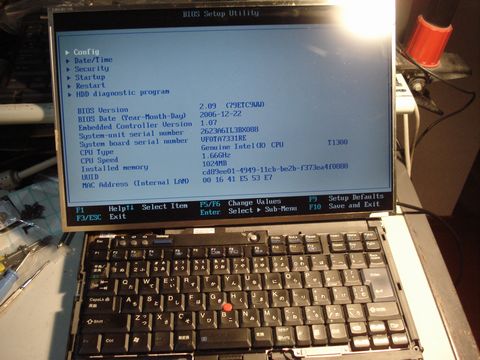

　とりあえず、T60にて動作を確認してみる。（Z61とT60/61のLCDコネクタ形状は同じなのです。）しっかりとBIOS画面が表示されるところをみると、この液晶、問題ないようだ。（これはラッキーです）
