Apr 16, 2016
テーマ： しんくぱっど(1190)
カテゴリ： T60/60p T61/61p
４×４のbeep音「セキュリティーエラー」で起動しないT61(7662-A14)。このセキュリティーエラーを回避するために、TPM(Trusted Platform Module：セキュリティーチップ）「ATMEL AT97SC3203」を剥がしてみたり、eeprom「P24S08」「ATMEL 26DF321」を換えてみたりした。
※起動させることができない３枚のT61たち。１台でも復活させたいが…。
その結果、この実験に用いたT61(7665-DW8)シスボに２つのeepromを戻すことで、なんとか４×４エラーを回避することができた。（結局もとの鞘です）しかし、「192:System Security - Emedded Security hardware tamper detected」のエラーが表示され、BIOSは拝めたが、その先へ進めることが出来ない状態になってしまった。
このDW8、実はT61(7663-A56)のTPMを実装していたのだ。
つまり、セキュリティーエラーを回避するためには、２つのeepromとTPMの３点が一致していないといけないということだろうか…。
しかし、この実験の過程でA14とDW8のTPMを破損し、使えない状態になってしまっていたのだ。唯一生きているのはA56のTPMだけだ。その上、A56の「26DF321」は 、取り外しの過程で破損してしまっているため、３点揃う組み合わせがない のだ…。

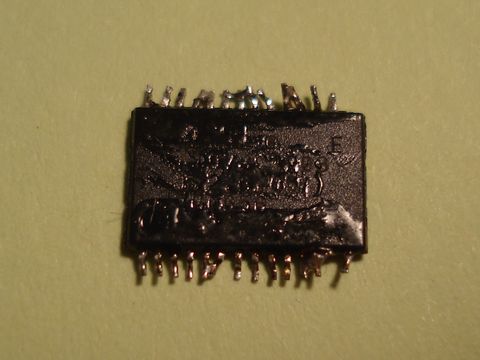

※破損したセキュリティーチップ(TPM)。チップ剥がしに失敗してしまい…。

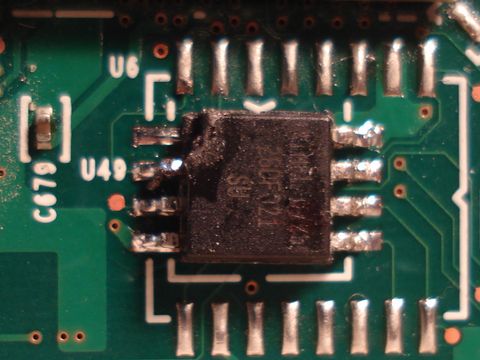

※破損した7663-A56のBIOS「26DF321」。１番ピンが欠落してしまった。
■T61シスボの状況（○＝健在、●＝お亡くなり）
7665-DW8/シスボ○/P24S08○/26DF321○/TPM●：パーツ取りしたT61
7663-A56/シスボ●/P24S08○/26DF321●/TPM○：ヒートガンで炙りすぎたT61
■シスボとeeprom、TPMの組み合わせ
・シスボ(DW8)、P24S08(DW8)、26DF321(DW8)、TPM(A56)では「192エラー」
・シスボ(DW8)、P24S08(A56)、26DF321(DW8)、TPM(A56)では「192エラー」
・シスボ(DW8)、P24S08(A56)、26DF321(A14)、TPM(A56)では「192エラー」
・シスボ(DW8)、P24S08(DW8)、26DF321(A14)、TPM(A56)では「192エラー」
結局、手持ちのシスボ、「P24S08」「26DF321」「TPM」をどのように組み合わせても、「１９２エラー」を回避することはできなかった。BIOSを拝むことができるのに、OSを起動できないとは、なんとももったいない。

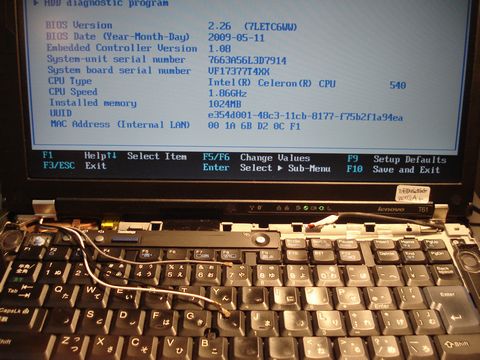

※BIOSは覗けますが、OSを起動できないとは…。なんとももったいない。
なんとかする方法はないものだろうか…。
※起動させることができない３枚のT61たち。１台でも復活させたいが…。
その結果、この実験に用いたT61(7665-DW8)シスボに２つのeepromを戻すことで、なんとか４×４エラーを回避することができた。（結局もとの鞘です）しかし、「192:System Security - Emedded Security hardware tamper detected」のエラーが表示され、BIOSは拝めたが、その先へ進めることが出来ない状態になってしまった。
このDW8、実はT61(7663-A56)のTPMを実装していたのだ。
つまり、セキュリティーエラーを回避するためには、２つのeepromとTPMの３点が一致していないといけないということだろうか…。
しかし、この実験の過程でA14とDW8のTPMを破損し、使えない状態になってしまっていたのだ。唯一生きているのはA56のTPMだけだ。その上、A56の「26DF321」は 、取り外しの過程で破損してしまっているため、３点揃う組み合わせがない のだ…。
※破損したセキュリティーチップ(TPM)。チップ剥がしに失敗してしまい…。
※破損した7663-A56のBIOS「26DF321」。１番ピンが欠落してしまった。
■T61シスボの状況（○＝健在、●＝お亡くなり）
7665-DW8/シスボ○/P24S08○/26DF321○/TPM●：パーツ取りしたT61
7663-A56/シスボ●/P24S08○/26DF321●/TPM○：ヒートガンで炙りすぎたT61
■シスボとeeprom、TPMの組み合わせ
・シスボ(DW8)、P24S08(DW8)、26DF321(DW8)、TPM(A56)では「192エラー」
・シスボ(DW8)、P24S08(A56)、26DF321(DW8)、TPM(A56)では「192エラー」
・シスボ(DW8)、P24S08(A56)、26DF321(A14)、TPM(A56)では「192エラー」
・シスボ(DW8)、P24S08(DW8)、26DF321(A14)、TPM(A56)では「192エラー」
結局、手持ちのシスボ、「P24S08」「26DF321」「TPM」をどのように組み合わせても、「１９２エラー」を回避することはできなかった。BIOSを拝むことができるのに、OSを起動できないとは、なんとももったいない。
※BIOSは覗けますが、OSを起動できないとは…。なんとももったいない。
なんとかする方法はないものだろうか…。
