起動はするが、液晶表示されないことが判明したSL510(2875-4GJ)。
今回は、その原因を追究・克服すべく、SL510を分解することにした。
分解は、他のThinkPadと同じく、「パームレスト」「キーボード」「キーボードベゼル」「上半身」の順に進めていった。

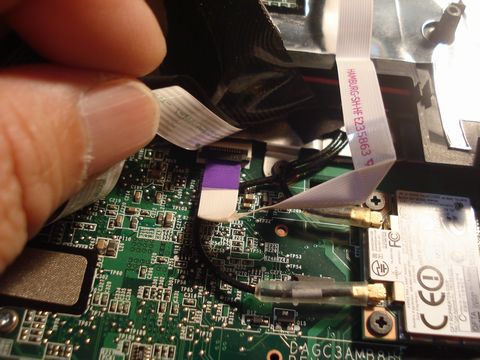

※パームレストの取り外し。タッチパッドのケーブルの取り外しに苦労した。

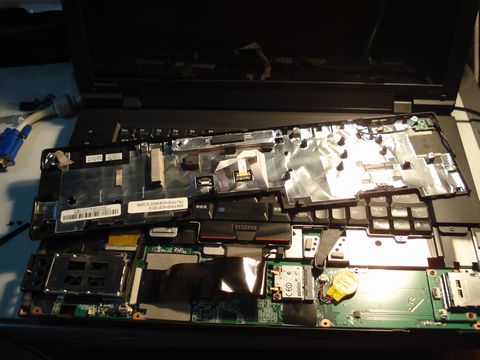

※コネクタがキーボードのフレキの下となるため、取り外しに注意が必要だ。
取り外しは、だいたいスムーズに進んだが、苦労したのはキーボードベゼルの取り外し。保守マニュアルを見て分かったのだが、まさかCPUファンの下にネジが隠れているとは…。
このネジを外さないと、キーボードベゼルを取り外すことができない。わざわざCPUファンまで外さないと、分解できないというのは、ちょっと面倒な話だ。

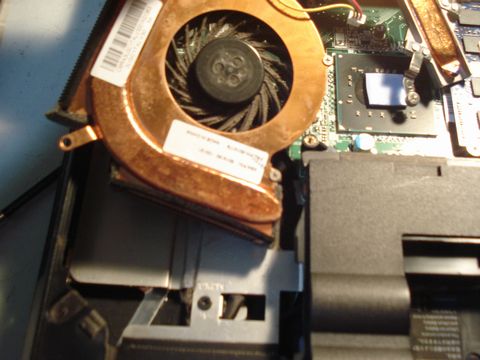

※CPUファンの下に隠れたネジ。これを外さないとキーボードベゼルと外せない。

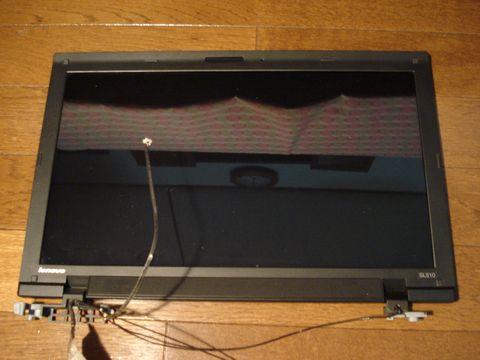

やっと、SL510の上半身を分離することができた。
これからさらに分解を進めていこうと思ったが、とりあえず一つ目の障害の可能性を確かめるべく、もう一度、シスボのLCDコネクタにケーブルを挿し直して電源を入れてみると…。
なんと、POST画面が表示されました…。
…ということは。この障害。単にシスボ側LCDケーブルとコネクタとの接続不良ってことか？

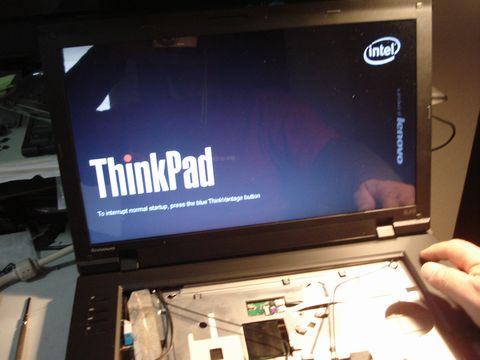

※LCDケーブルのコネクタを挿し直したらしっかりと画面表示された…。
画面表示が可能になったので、分解したSL510を再度組み立てて、XPが入ったHDDを起動させてみた。
XPの起動も何の問題もない。

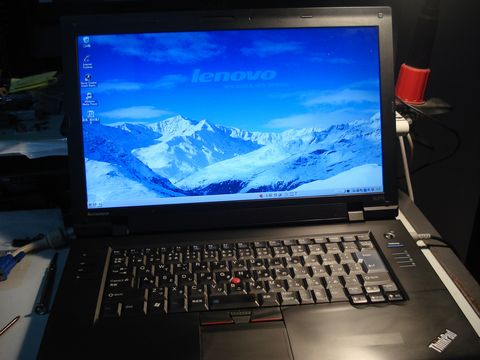

※問題なくXPが起動したSL510。
結局、動作確認できないジャンク状態で入手したSL510。液晶表示に問題があったが、あまり苦労せず、障害を克服でき、とてもお得な買い物だったと思う。（いつも、こんなにうまくいく訳ではありませんよ…。）
今回は、その原因を追究・克服すべく、SL510を分解することにした。
分解は、他のThinkPadと同じく、「パームレスト」「キーボード」「キーボードベゼル」「上半身」の順に進めていった。
※パームレストの取り外し。タッチパッドのケーブルの取り外しに苦労した。
※コネクタがキーボードのフレキの下となるため、取り外しに注意が必要だ。
取り外しは、だいたいスムーズに進んだが、苦労したのはキーボードベゼルの取り外し。保守マニュアルを見て分かったのだが、まさかCPUファンの下にネジが隠れているとは…。
このネジを外さないと、キーボードベゼルを取り外すことができない。わざわざCPUファンまで外さないと、分解できないというのは、ちょっと面倒な話だ。
※CPUファンの下に隠れたネジ。これを外さないとキーボードベゼルと外せない。
やっと、SL510の上半身を分離することができた。
これからさらに分解を進めていこうと思ったが、とりあえず一つ目の障害の可能性を確かめるべく、もう一度、シスボのLCDコネクタにケーブルを挿し直して電源を入れてみると…。
なんと、POST画面が表示されました…。
…ということは。この障害。単にシスボ側LCDケーブルとコネクタとの接続不良ってことか？
※LCDケーブルのコネクタを挿し直したらしっかりと画面表示された…。
画面表示が可能になったので、分解したSL510を再度組み立てて、XPが入ったHDDを起動させてみた。
XPの起動も何の問題もない。
※問題なくXPが起動したSL510。
結局、動作確認できないジャンク状態で入手したSL510。液晶表示に問題があったが、あまり苦労せず、障害を克服でき、とてもお得な買い物だったと思う。（いつも、こんなにうまくいく訳ではありませんよ…。）
