Aug 5, 2016

バックライト交換に失敗したT61の復旧

テーマ：しんくぱっど(1190)

カテゴリ： T60/60p T61/61p

　電源を入れてみると、なるほどバックライトがうっすらと点灯。バックライトが破損しているのなら、点灯すらしないはずだ。しっかり点灯しないということは、接続不良か？

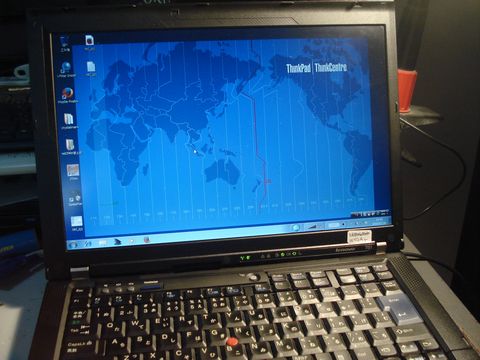

※液晶の一部しか明るくならないバックライト。原因は？

　上半身を分解して液晶ユニットを取り出してみる。「Don't Touch!」と記載され、触らない方がいい液晶の制御基板側のフィルムが剥がされていて、手前側の冷陰極管（CCFL）を収めた部分がちょっと浮いているように見える。ユニットの分解痕に苦労がにじみ出ているようだ。

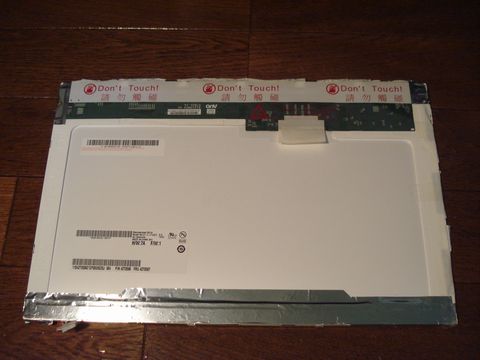

※取り出した液晶ユニット。「Don't Touch!」とあるがフィルムが剥がされている。

　CCFLを摘出してみると、CCFLを収めたスチールフォルダの口が曲がってしまっているように思える。ということは、しっかりとアクリル板（導光板）にはまっていなかったのがバックライトがうまく点灯できていない理由なのだろうか？

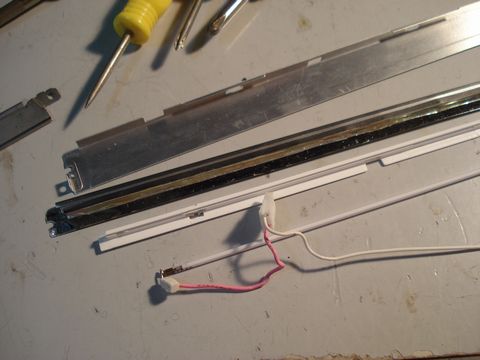

※手前から、CCFL、ケーブルフレーム、スチールホルダ、スチールカバー。

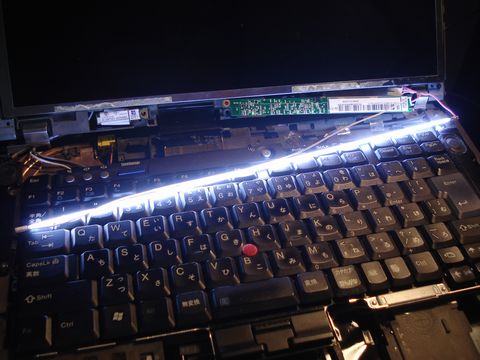

※CCFLの点灯テスト。明るさに問題はない。原因は接触不良ではないようだ。

　実際、CCFLだけの点灯確認をしてみると問題ないので、スチールフォルダがしっかりとアクリル板にはまってなかったのが、今回の障害の原因なのだろう。

　…が。

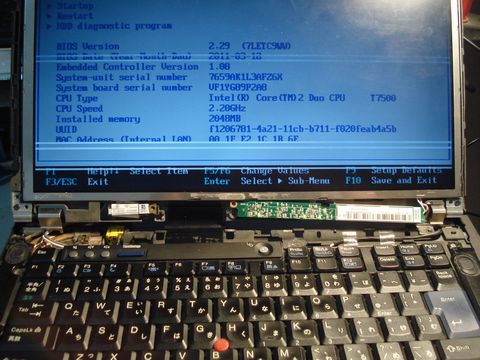

　ライン抜けがたくさん見られる。これは復旧させるのが難しいぞ…。

　経験では、液晶ユニット横の「TFTドライバ回路」と呼ばれる部分をいじってやると、ライン抜けが治まることがあったが、指で液晶ユニット横を押さえてみるがなかなか効果がない。
