　通電するが液晶表示されないT400(7417-RZ7)。その原因を追究してみた。



　AC電源を挿してみると、ふたのLEDが点灯するので、その原因はシスボのチップヒューズ切れではないということだ。ふたを開けてみるとLEDインジケータの ランプが消えた。原因がLCDケーブルの不具合という可能性が高いということか…。

　電源ボタンを押してみると、バックライトは点灯しないが、うっすらと液晶に表示されているようだ。やはり、原因はLCDケーブルにあるのだろうか…。


　原因特定のためT400を分解したところ、けっこう内部は埃が蓄積していたので、分解清掃を実施。CPUはCore2Duo/P8600が実装されていた。


※清掃のため、細部まで分解していく…。

　分解ついでにシスボのチップヒューズもチェック。やはり切れていない。おまけに、LCDケーブルを挿して通電検査してみたところ、LCDケーブルの一番ストレスがかかる曲がる部分を押さえてみると、LEDが点灯したりしなかったりする。ということは、やはりこれはLCDケーブルの障害なのだろう。



　手元に、先日逝かれたT400(7417-T5J)の上半身があったので、とりあえず上半身を載せ換えて確認してみたが、正常に表示されるので、そのまま組み上げることにした。





　ということで、１台お亡くなりになったが１台復活することができたので、プラスマイナスゼロといった状況。（故障パーツが１台分増えてしまったが…。）


●T400の主な故障の原因とその対処方法

　これまでの経験から振り返ってみると、T400の主な故障の原因は次のようなものだ。

　①　LCDケーブルの断線
　この障害ではバックライトが点灯しない他、LEDインジケータも点灯しないことが多い。LCDケーブルを交換することで復旧できる。LCDケーブルの断線箇所を特定してバイパス配線する方法も考えられる。

　②シスボのチップヒューズ溶断
　この障害ではバックライトとLEDインジケータも点灯しない。シスボのチップヒューズを交換することで復旧できる。リスク覚悟なら、チップヒューズをバイパス配線することで回避できる。


※シスボのチップヒューズ[F8]。バックライト切れではこのヒューズが溶断していることが多い。

　③USBポートの破損・短絡
　この障害では通電するが、起動させるとそのままフリーズしてしまう。USBポートの短絡したピンを伸ばすことでとりあえず回避できる。USBポートの交換はかなりリスクが高いができないことはない。

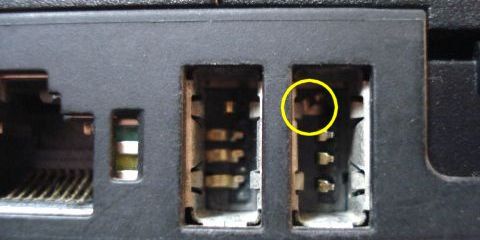

※写真のUSBポートは、一つのピンが折れ曲がり、GNDに接している。

　④パスワードの設定
　パスワードにはSVP（スーパーバイザーパスワード）とPOP（パワーオンパスワード）があるが、ＰＯＰは比較的簡単で、Ｃ-ＭＯＳバックアップ電池を外して起動させることでクリアできる。SVPはEEPROMの5-6pinをショートさせることで解除できることもある。TPM(Trusted Platform Module：セキュリティーチップ）の設定次第では解除できない。


※EEPROMの5-6pin短絡でSVPを解除できることもある。

　⑤シスボの問題
　この障害では、通電するが起動しないもの、通電すらしないものがあり、その原因特定は困難を極める。追究の労力を考えると、あきらめることが得策だと思う。

​
