　HDDコネクタが破損してしまったL512(4447-A11)。コネクタを交換しようと、壊れたコネクタを半田ごてで外したら、シスボのランドまで破損してしまった。



　でも、破損したランドは12V給電なので使わないと踏んで、不動のL520のHDDコネクタを取り外して、交換することにした。

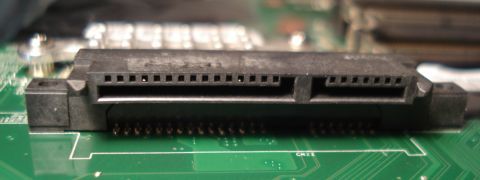

※L520のHDDコネクタ。表面実装タイプなので、流用できそうだが…。

　問題は、どうやってこのコネクタを外すのがいいのかということだが、先日半田ごてで失敗しているので、今回はヒートガンでの取り外しに挑戦してみることに…。
　ヒートガンの熱風でコネクタが溶けてしまうのを防ぐために、アルミホイルでコネクタをマスキングして実行。しかし…。

　ちょっと、焦げてしまいました…。


※L520から取り外したHDDコネクタ。ヒートガンの熱でちょっと焦げてしまいましたが…。

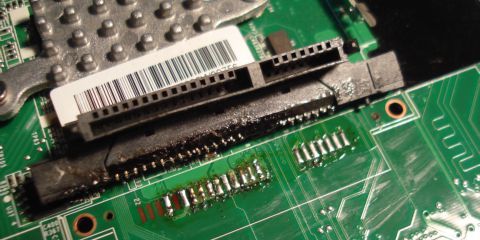

　まあ、ここで躊躇してもしょうがないので、あとはL512のシスボに半田付け。これは１ピンずつ丁寧に半田づけしていった。

　さて、うまく半田づけできたのだろうか？

　12V給電がされないが大丈夫だろうか？

　11pinも接続されていないが、どんな影響があるのだろうか？

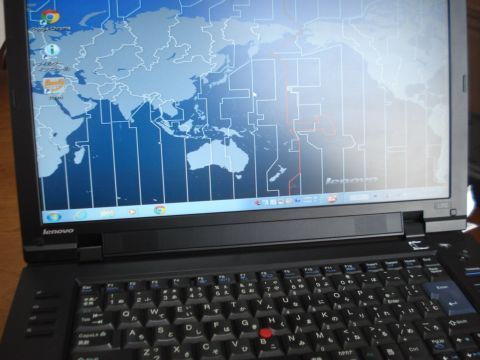

　試しに、win7が入ったHDDを取り付けて起動確認してみたところ、無事、起動することができた。



　この後、念のため、HDDにリカバリーDVDを使って、win7をリカバリーしてみたが、問題ないようだ。

　ちょっと、失敗はあったが、なんとかL512を復活させることができたぞ。

​
