Apr 29, 2018

　修理のし甲斐のあるT420(4177-CTO)。動作確認時に映らなかった上半身を調べてみると、液晶ユニットは、AU Optronics製「B140RW02 V1」(FRU P/N：93P5693)。1600x900解像度のHD+液晶だった。

http://www.panelook.com/B140RW02%20V1_AUO_14.0_LCM_overview_466.html

　これはなんとしても復活させなければならないが、映らなかった原因はおそらく、左ヒンジ破損によるLCDケーブルの不具合・接続不良だろう。

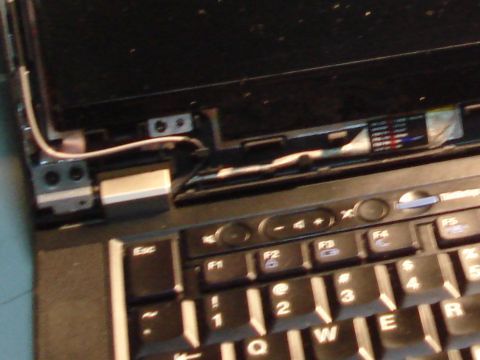

※壊れたヒンジの影響でLCDケーブルに負荷がかかったのか、液晶が正しく表示されない。

　動作確認できた上半身の液晶ユニットAU Optronics製「B140XW03」(FRU P/N：93P5691)と交換で実装してテストしてみると…。

　結果は1600x900のHD+解像度で表示された。

　HD+液晶はけっこう高価なので、これはラッキーだぞ。

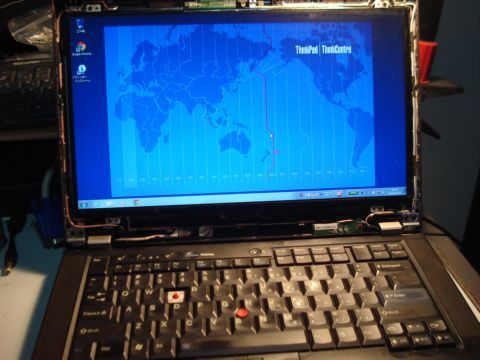

※HD+解像度で表示されたT420。キーボードは歯欠け動作品に変更してある。

　あとは、ベースカバーの入れ換えと、パームレストのクリックボタンの不具合の解消だが…。

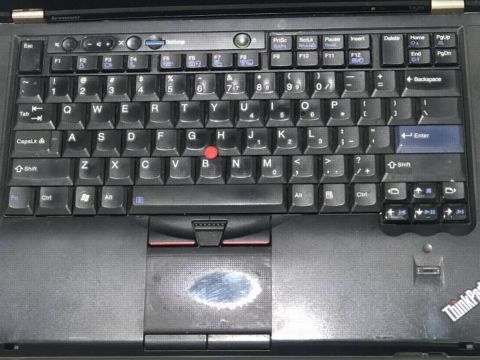

※搭載されていたキーボードの左右のクリックが効かなかった。また手前のパームレストの右クリックも効かない。タッチパッドの剥げも気になる。パームレスト自身にも割れがあるので、パームレストを丸ごと交換したいところだ…。
