　T400/R400にはバックライトが点灯しない障害が発生することがあり、その原因の一つにLCDケーブルの断線があげられる。すでに手元には、４本ものバックライトが点灯しないLCDケーブルがある。

　T400/R400のLCDケーブルには、フレキシブルケーブルが使われているが、一番ストレスがかかるだろう曲がる部分を指で押さえてみると、 いままで点灯していなかったLEDインジケータが点灯する現象が見られた。ふたの開閉が何度も繰り返されたことによってケーブルに負荷がかかり、断線に至ったと考えられる。




　この問題を解消する一番の方法は、新しいLCDケーブルを手に入れることだが、なにせ、新品は2.1K円以上するので、購入するのに躊躇する。

　買うと高いので、なんとか修理することができないものかと思い、LCDケーブルの結線状況を調べてみることにした。


　シスボ側のコネクタとインバーター側のコネクタの結線状況を目視とテスタを使って調べるのだが、フレキケーブルに貼り付けられている保護テープ類はすべて取り外す必要があった。


※T400のLCDケーブルコネクタ。左：インバータ側、右：シスボ側

　目視とテスタで調べた、シスボ側のコネクタの結線状況は以下の写真の通り。（数字は、インバータ側のコネクタのピン番号）

　テスタで試してみると、５・６ピンに断線が見られるようで、通電しなかった。（５・６ピンは、フレキケーブルの一番右外側を通るため、断線の可能性が一番高いのだろう。）



※T400のLCDケーブルのシスボ側の結線情況。５pinがケーブルの一番外側を通る。


　理屈的には、この二つのピンをバイパス結線してしまえばいいことになるのだが…。
　まあ、悩んでいても解決しないので、思い切って問題のピンに被覆線を半田付け。



　あとは、確かめるだけだが、これはけっこう怖かった…。

　結果は、無事、バックライト点灯。LEDも点灯している。

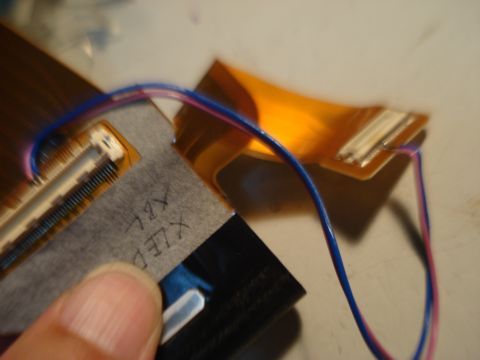

※問題のピンをバイパス配線することで、バックライトもLEDも復活。（やりました！）

　これで、LCDケーブルを新たに購入しなくてもすむぞ…。（バイパス配線にふさわしいケーブルについてはもっと考える必要があるけど…。）

​
