※ジャンクなT410シスボにCPUやメモリ、キーボード、上半身を取り付けて動作確認。

　使用するシスボは浸水後が見られ、復旧を試みたが、通電すらしないジャンク品。でもBIOSやEEPROMは使えるかもしれない。





　SVPが分からないとき、SVPを回避する手っ取り早い方法は、SVPが保存されているEEPROM「PS08」を付け換えてしまうこと。このEEPROM付け換えの方法は、セキュリティーが強化されている状態では不可能に近いが、けっこう成功することが多い。

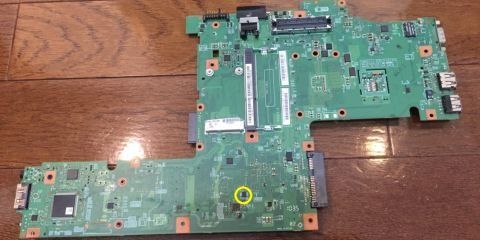

　T410のEEPROMは、シスボの裏。hddコネクタ近くに実装されている8pinの「PS08」シルク印刷は[U22]。このEEPROMのピンにフラックスと半田をたっぷりと盛って、半田を溶かして一気に取り外す。ついでにBIOSチップも取り外しておいた。（BIOSチップは、シスボ表、スピーカーのコネクタ近くにある）

■T410のeepromの所在
http://www.ja.axxs.net/t410.htm

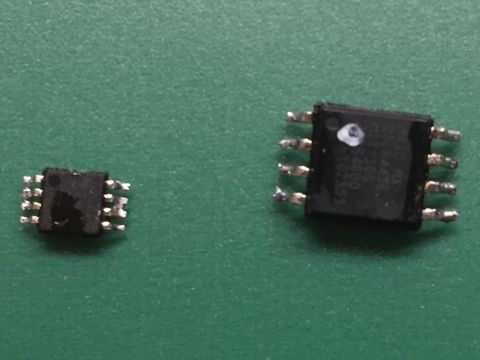

※T410から取り外したEEPROM「PS08」（左）とBIOSチップ（右）

　eepromを取り外したので、これを載せ換えようと思ったが、その前にeepromの5-6pinショートを試してみようと思った。

　eepromの5-6pinショートは、SVPを解除するための方法の一つで、5-6pinをショートさせることで、パスワード入力を回避してしまおうという方法だ。
　T410の場合、eepromはシスボ裏側にあるが、ちょうどいい具合に、5-6pinをつなぐ回路が表面にある。

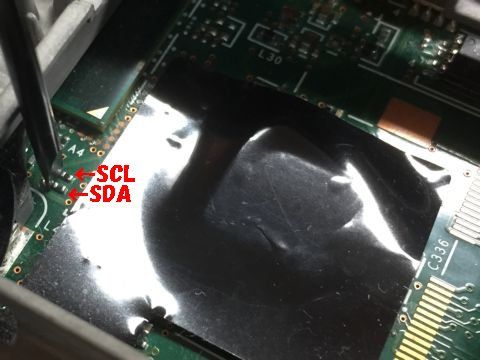

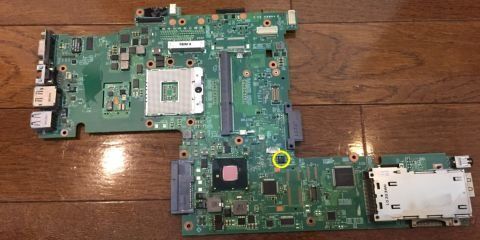

※T410シスボ表面。タッチパッドの下辺りにある。[A4]が目印になる。

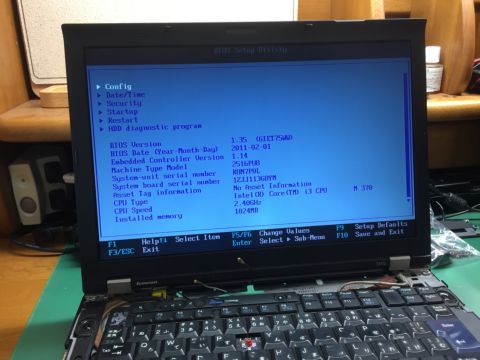

　で、このショートを試してみる。起動前からショートさせておくと、立ち上がらないが、POSTが終了してからでは、SVPパスワード入力画面になってしまう。POST画面を待って5-6pinをショートさせると、なんとBIOSに入ることができた。
　もちろん、SVPは設定されたままなので、再起動させればパスワード入力画面になってしまうだろう。

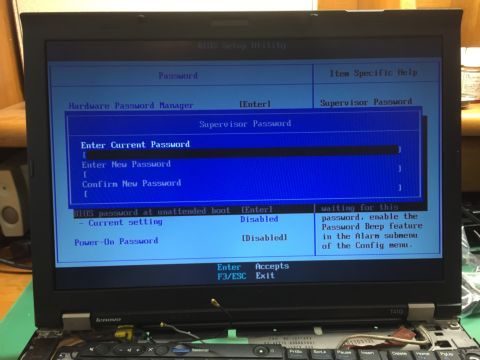

※SVPは設定されたままなので、パスワードを変えようにも、前のパスワードを求められる。


　これは、起動はできてもBIOSを変更できない状態になるのかもしれない。と思いながら、ふと、このBIOSメニューの途中で5-6pinをショートさせたらどうなるのかと考えた。もしかしたら、SVPの読み込みをキャンセルできるかもしれない。
　ということで、ショートのタイミングをいろいろと試してみる。

　もちろん、パスワードの画面が出ている状態では無理だろうと推測できるので、その前の画面、[Security]の画面でショートさせたらどうか試してみたが、何の変化もなし。では、その前の画面BIOSの初期画面が表示されているところでショートさせてみると…。

　なんと…。

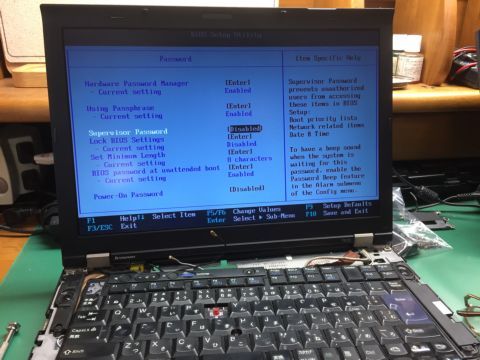

　SVPが[Disabled]になっている。つまり、SVPが解除された状態。（といっても、SVPを読み込まなかっただけなので、このまま再起動したら、また元の木阿弥になってしまうだろうなあ…。）



　ということで、新しいパスワードを設定してしまうことにする。（そうすれば、今までの不明のSVPは上書きされてしまうはずだから…。）

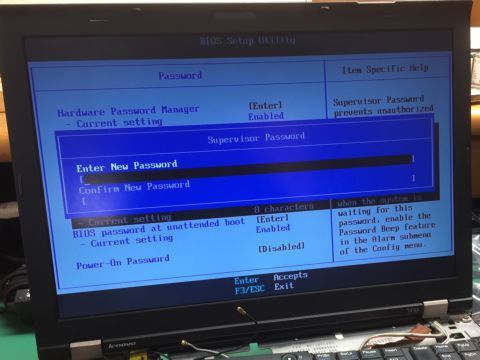

※新しいパスワード入力。分かり易く「１２３４」を入力しておく。

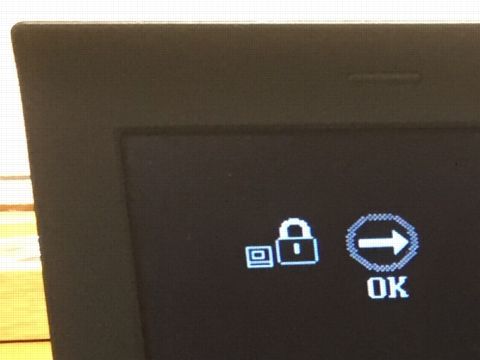

※起動時のパスワード入力。「１２３４」と入力したら［ＯＫ］。SVPが書き換えられた。


　結局、eepromの5-6pinショートを使って、SVPの解除に成功。操作手順はかなり曖昧だけど…。これは便利だ。
（たまたま、T410のeepromは5-6pinショートがし易かったから…。）

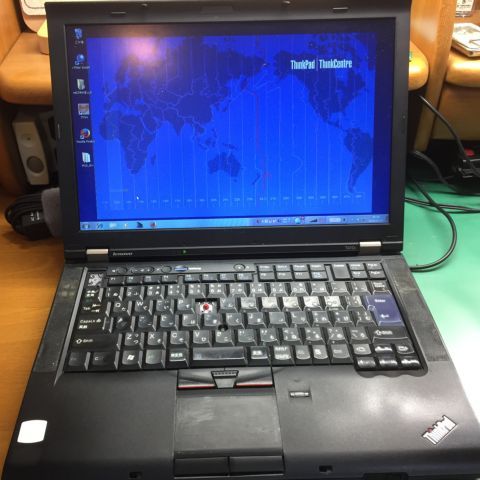

※win7が動作するようになったT410ジャンク。後はキーボードの復旧かな…。

​
