　通常のファンエラーが出る場合でも、電源ボタンを入れたとき、ファンが回る確認動作が行われることが多いが、今回はそれも確認できなかった。分解取り外しをして詳しくみていくことにしたが、なんと、ファンのケーブルの断線を発見。





　CPUファンを摘出してみたところ、４本のケーブルが完全に断線してしまっていた。これではファンも回らず[ESC]が効かなくて当たり前だろう。

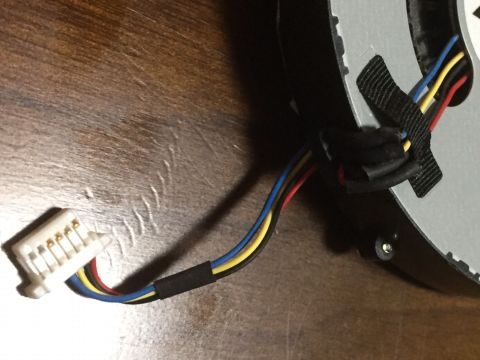

　早速、切断してしまったケーブルの被覆をはがして、一つずつ半田を使って結線。熱収縮チューブで仕上げていく。（このケーブルに合う収縮チューブがなくちょっと大きめに…。）




　すぐに仮組みして動作確認をする。結果は…。

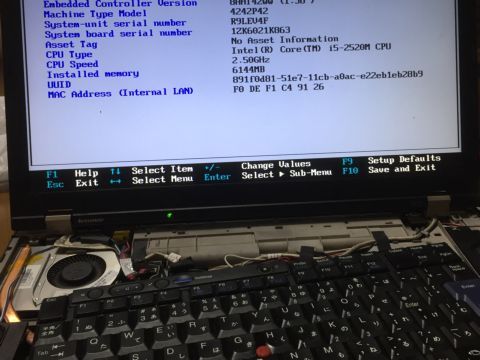

　無事、BIOSを拝むことができた。

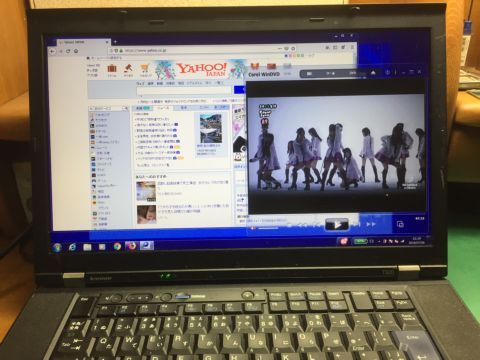

　比較的簡単な修理だけで復活することができてよかった。




　CPUファンケーブルの断線は、今まで直面した障害の中で始めてなのだが、どうして断線が起きてしまったのだろう。もちろん、分解時の扱い如何ではケーブルが切れたり、コネクタが損傷したりすることが起きるのだが、今回の断線は、CPUファンの縁の部分。ケーブルが張られた状態では、CPUファンに力がかかれば切れてしまう可能性がある。ファンの部分は、シスボに固定されておらず、浮いた状態にあるので、ファンにかかったなんらかの力で断線してしまったのではないだろうか。これを防ぐには、やはりケーブルに遊びがないといけないってことかな…。

​
