　T530(2394-6A6)の液晶はラインが抜けたまま放置していたが、そのままでは精神的によくない。やはり液晶ユニットを交換することにした。

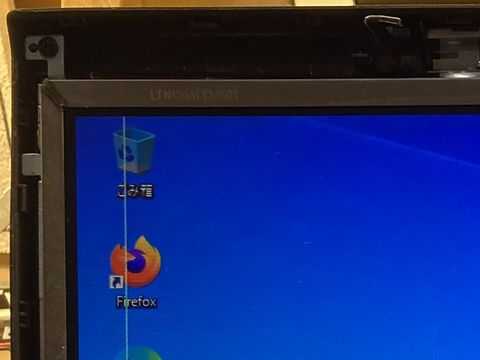

※左側に縦にライン抜けが見られる。

　交換するのは、AU Optronics製「B156HW01」(FRU P/N：42T0765)。フルHDの15.6inch液晶ユニット。高品質との噂もあるのだが…。


https://www.panelook.com/B156HW01%20V4_AUO_15.6_LCM_overview_686.html

■ThinkPad W510 の液晶パネル交換奮闘記
http://moonseiya7.livedoor.blog/archives/773937.html

　AUO B156HW01 V.4 は高品質だと思っていたのだが、なんとギラツキがあった。発色は普通レベル。CHIMEI 製の物よりはましなので、当面の間は使えそうだが、やはりギラツキが気になる。
　ThinkPad T510 4313-CTO の Full-HD を入手したところ、搭載されている液晶パネルは AUO 製の B156HW01 V.4 のようで、この液晶は青味は強いが、広域色のためか鮮やか過ぎる程綺麗な発色で彩度を落とさないと使いにくい物だったが、ギラツキは皆無で素晴らしかった。そのため AUO B156HW01 V.4 なら全て良いパネルと思っていたのだが、。
FRU の数字が違うことに気が付いた。

W510の液晶５
　実はまだ取り寄せていない。何度も液晶パネルの購入に失敗したので、もう少し研究してから次で決めたいと思う。

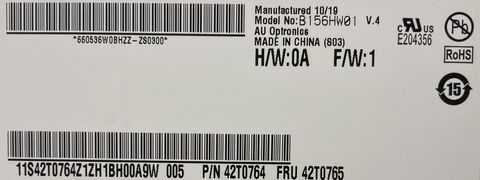

　T510の素晴らしい液晶パネルを lenovo サポートでパーツの型番を調べると
Mfg P/N 42T0764
FRU P/N 42T0765
となっていて、AUO の B156HW01 V.4 だった。どうやら、同じ B156HW01 V.4 でも Mfg P/N と FRU P/N まで拘らなければ良いパネルは入手できないことが分かった。


　まあとりあえず、換装する。

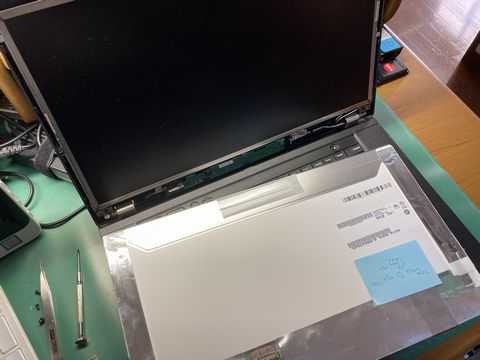

※完全分解は面倒なので、上半身のヒンジネジを緩めて、交換していく。


※予想通り画面が乱れます。これは、win10にフルHD液晶が正しく認識されていないため。


※BIOS設定を初期化するため、スタートアップ設定を変更し、再起動します。


※[F1]でBIOSに。セットアップ・ディフォルトを実行し、初期化します。

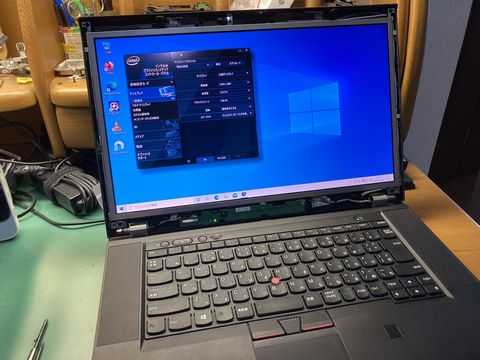

※無事、フルHD画面が表示されました。

　液晶ユニットの交換は、完全に上半身を取り外してから分解していくのが安全なのだが、なにせ面倒だし、動作確認する際に仮組して行うことになるので、ここは、液晶フレームカバー（フロントカバー）のみを外して行うことにする。後は、ヒンジのネジを緩めて、ヒンジと液晶ユニットを固定している左右のネジを外して、上半身から分離する方法だ。ヒンジと上半身（トップカバー）を固定するネジを全部一度に緩めてしまうと、トップカバーのネジ受けを破損してしまう可能性があるので、ネジは１つずつ緩めながら作業するといい。

　フルHD液晶に換装してwin10を起動すると、画面が正しく表示されない。これは、win10がレガシーBIOS（Basic Input/Output System）から、新しいUEFI（Unified Extensible Firmware Interface） BIOSに進化したためだ。通常、win10は、機種の変更を感知してそのデバイスにふさわしいドライバを自動的にインストールしてくれるみたいだが、これを強制的に実行しようとする場合は、ThinkPad本体のbiosを初期化して、変更があったことをwin10に知らせるのが手っ取り早い。
　つまり、biosのセットアップ・ディフォルトを実行するのだが、起動時にスキップされるbiosに入るタイミングをもとに戻すために、スタートアップ設定を変更して起動させる。
　後は、[F1]でbiosに入り初期化すれば、win10はフルHDに対応している。



　無事表示されたので、気になるのはその品質なのだが、はたしてどうなんだろう…。（比べるものがないことには…。）

​
