　いったい原因は…？

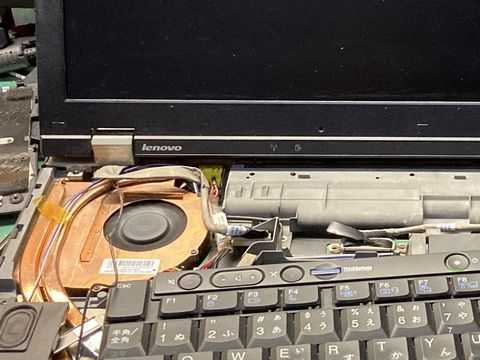

※ファンは回るものの「ピッ、ピッ」とビープ音が鳴り起動する気配のないT510。

　まさか、クリーニング中にシスボが液晶が逝かれた？

　接触不良って可能性もあるぞ…。

　ということであれこれ試してみるのが…。

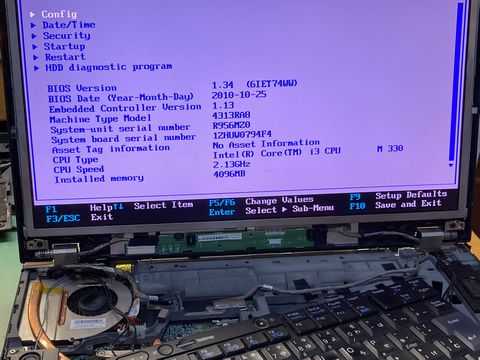

※液晶ユニットの動作確認。別のT510で表示されるので問題なさそう。


※別の上半身（液晶ユニット）で試しても、起動する気配がない…。


　あれこれ調べてみたが原因が特定できない。

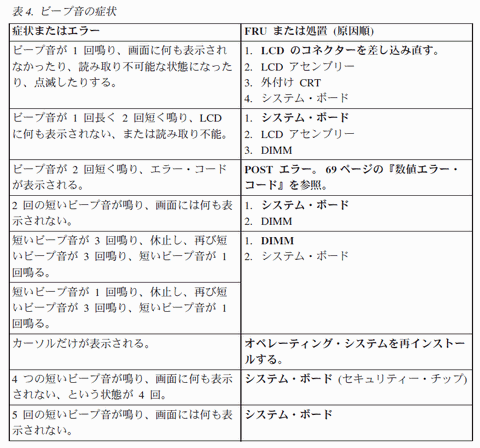

　T510保守マニュアルには、ビープ音のエラーの意味が次のようにまとめられている。


※「T510保守マニュアル」より


　やはり、シスボが絡むエラーのようだが、いったい…。


　ふと、このT510がGPU搭載機であることを思い出した。

　もしかして、起動できない原因が「GPUトラブル」って可能性もあるのでは？

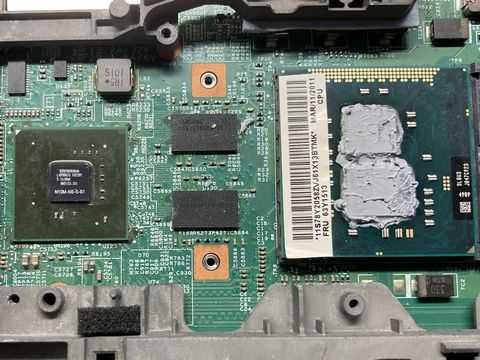

※CPUソケットの左側に、GPU「NVIDIA NVS 3100M」が…。

　「GPUトラブル」とは、T60/61などの時代に多発した、GPU（Graphics Processing Unit)に絡むトラブル。シスボに直付けされたGPUの部分的な発熱・冷却のにより、BGA(Ball Grid Array)接点にクラックが生じ、トラブルに至るケースだ。

　まあ、ダメもとで試してみる価値はあるだろう。


　ということで、早速、準備。

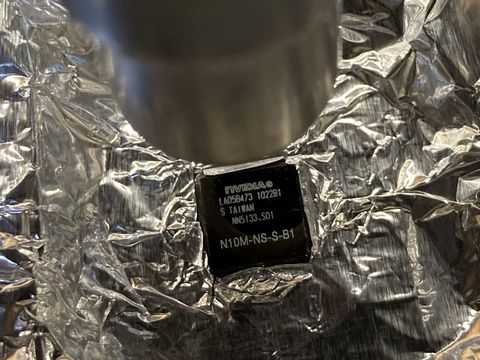

　まずは、GPUコアのまわりをアルミホイルでマスキングして、ヒートガンの熱風が当たらないようにする。

　ヒートガンでGPUコアを炙って…。

　後は、アルミホイルを取り外して、組み上げて、動作確認するだけ。



※GPUのリフロー。ヒートガンで４０秒ほどGPUコアを炙る。

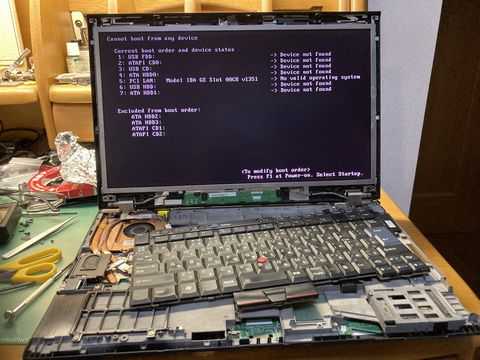

　結果、起動しました。




　LEDバックライト液晶なのに赤みがかっていたのも、GPUトラブルの前兆だったのだろうか…。

​
