※電源が入らなくなったというT510(4313-PW3)。見た目はよい状態だが…。

　このT510/410シリーズにありがちな電源トラブルは、経験的には、キーボードユニット上にある「電源ボタン」の劣化である。但し、その場合には、ACを挿すとLEDが点灯し、通電が確認できるのだが…。

　このPW3は通電が確認できなかった。（ということは、より深刻な障害があることになる）

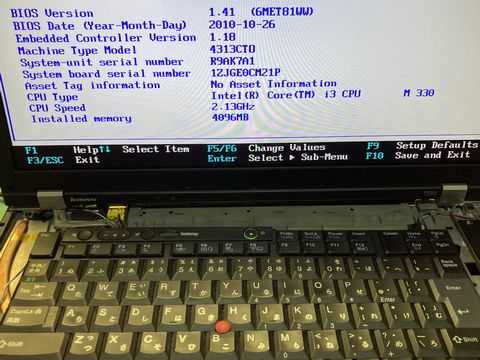

※キーボードユニットを取り外しての別機種で動作確認してみると、起動した…。


　キーボードユニットが正常であるか確かめるために、別のT510に取り付けて動作確認をしてみた。結果、問題なく電源が入ることから、PW3の障害の原因は、より内部（おそらくシスボ）にあることになる。

　これは簡単ではなくなってきたぞ…。

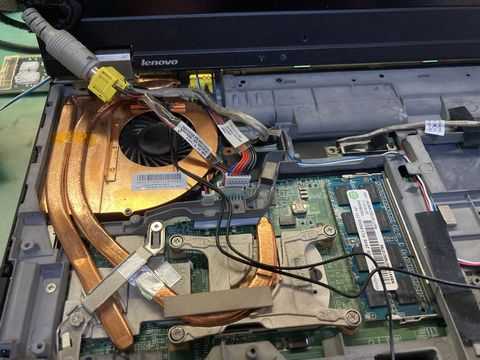

※別のDCジャックを使った確認。これでも電源が入る気配がない。

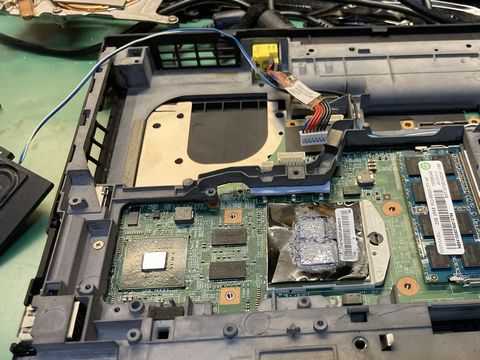

※cpuを動作確認がとれているものと交換してみるが…。これでも…。


　この問題のT510は、gpu搭載機種ということから、gpuトラブルも原因として考えられる。（※「gpuトラブル」とは、直付けされたGPU（グラフィックチップ）が自身の発熱と冷却の繰り返しの中で、半田クラックを起こすトラブル。このトラブルは、gpuのリフローで直ることもある。）

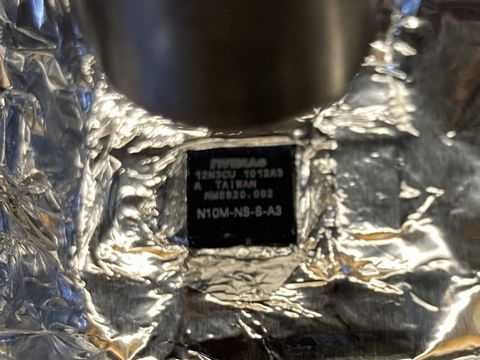

※gpu（外部グラフィックユニット）のリフロー。これで直ったこともあった…。


　いろいろ試したが、やはり電源が入る気配がない…。これはシスボ上のどこかのチップに原因があるに違いない。

　ということで、とうとうシスボを取り出して、基板上のヒューズやチップに異常がないか確認することにした。

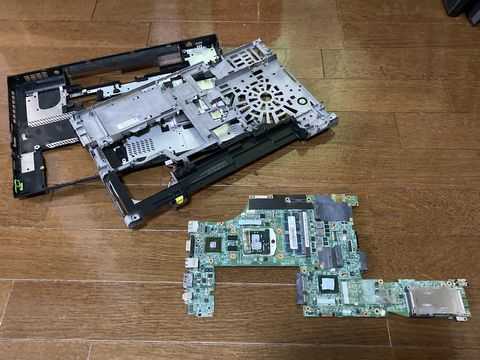

※取り出した問題のT510シスボ。この基板のどこかに原因があるはずだ。

　チップヒューズは、シスボ裏面、絶縁カバーの下に配置されていたので、まずはこの黒いビニールカバーを外し、シスボ上のシルク印刷をたよりに、チップヒューズの通電確認を行った。

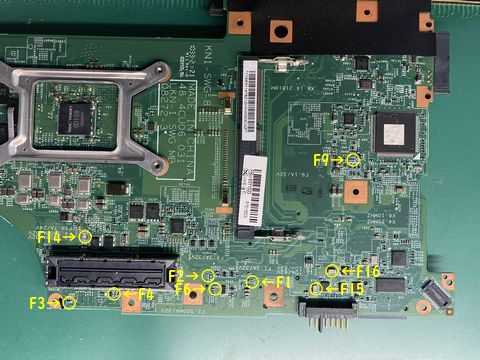

※シルク印刷から見つけたT510シスボ裏面のチップヒューズレイアウト。

　発見したチップヒューズにテスタを当てたが、溶断しているヒューズは発見されなかった。これはつまり、この障害の原因が、チプコン（チップコンデンサー）などの他のチップにあるということだ。


　しかし、チプコンのチェックはなかなか困難だ。「膨らんでいる」「焦げている」「破損している」など、見た目で分かればまだしも、そうでない場合、基板上にある数多くのチプコンを一つ一つ取り外してチェックしない限り、不良箇所を特定することは難しい。

　今回は、シスボに実装されたままのチプコンにテスタを当ててチェックしてみた。この方法では不良チップを特定することはできないが、「怪しい箇所」を見つけることは可能だ。コンデンサーの故障は主に「開放」と「短絡」があるが、正常なコンデンサーは帯電すると電気が流れなくなるため、グランドに接続されているチプコンに両方向に電気が流れたり、抵抗値がゼロに近かったりすると「怪しい」ことになる。

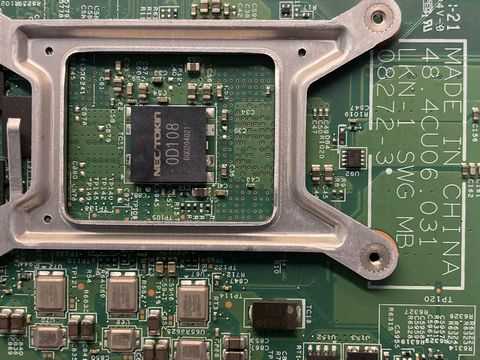

※cpuソケット裏側のチップたち。テスタを当てるがどうも怪しい気がする。

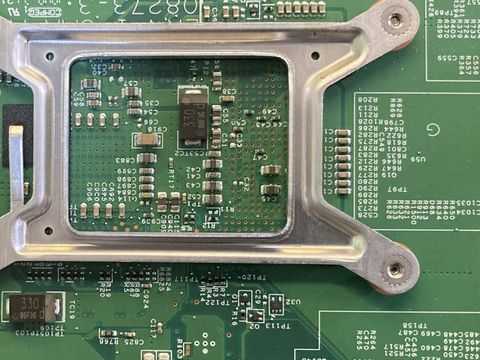

※GPU非搭載のT510のcpuソケット裏側。上とかなりちがいます。

　テスタを当ててみると、どうやらcpuソケット裏側のチプコンの動作が怪しく思えてきた。この中に、問題の箇所があるのか？
