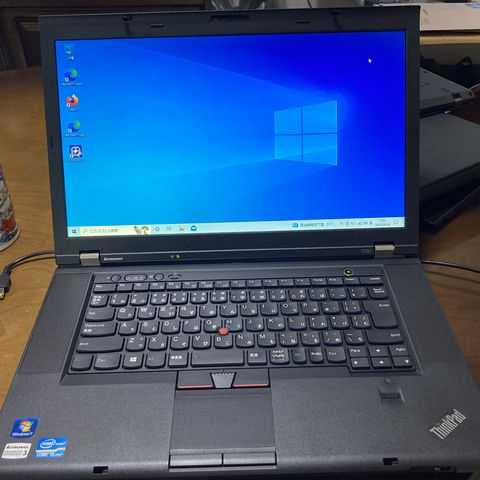

手に入れたT530は、起動させると指紋認証を求めるメッセージが出る代物。



　指紋認証なので、本人でない限りまったく太刀打ちできない。しかし。この画面で[ESC]すると、パスワード入力画面になることから、なんとか対応できそうな感じだ。

　そこで、指紋認証を無効にするために、パームレスト側のコネクタを外し、さらにPOP（パワー・オン・パスワード）をクリアするために、C-MOSバックアップ電池のコネクタも外して、バッテリなしで起動させた。

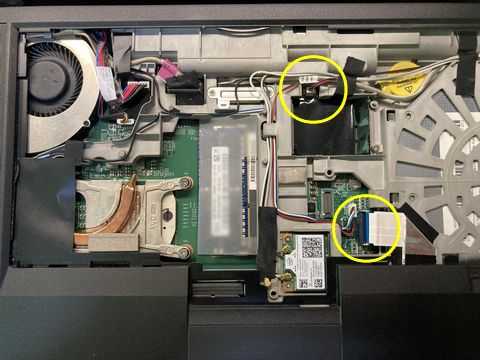

※パームレスト側とバックアップ電池のコネクタを外す。

　結果、パスワード入力画面は回避できなかったが、[Enter]を押すことで、BIOS画面に入ることはできるようになった。（つまりPOPは解除成功。SVP（スーパー・バイザー・パスワード）が残っているため、BIOSロックがかかった状態）



　このままでも使うことはできるが、BIOS設定を変更することはできない。win10で運用するならたいして問題ではない （BIOSロックのため日付・時刻設定がBIOS上でできないが、OSから変更することが可能。）が、win11を導入しようと思うと、不具合がありそうだ。
　win11導入のためのシステム要件である「SecureBoot」と「TPM」を有効にできないのだ。


※win10をインストールしたhddを使うことができるが…。

　やはりここは、「BIOSロックを解除したい」ということで、eepromの5-6pinをショートさせるという古典的な方法で、SVPを解除することにした。

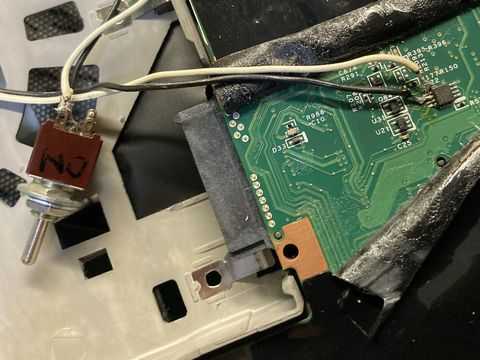

　T530のeepromはシスボの裏面、hddコネクタ付近にある[U22]というチップ。この5pin、6pinにスイッチをはんだ付けして、POST時にON/OFFをタイミングよく切り替える。


※eepromの5-6pinのはんだ付け。ピンが細かすぎて難儀。

　うまくすると、パスワード入力を回避して、BIOSに入ることができる。（なんと今回は１回目で成功）

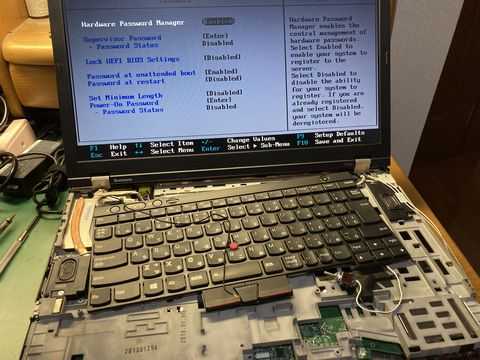

※新たなSVPを上書き保存して、未知のSVPをクリアする。

　この方法で、SVPを解除することができたので、晴れてwin11をインストールすることができる。
（もちろん、指紋認証のデータもBIOS上でクリアできるようになる。）

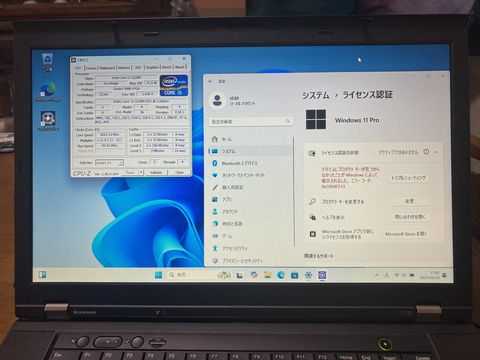

※win11のインストール結果は…。ライセンス認証できなかった。

　ということで、win11をインストールすることはできたのだが、残念ながらライセンス認証をクリアすることはできなかった。

​
