2021.11.22
テーマ： ガンプラ製作記(730)
カテゴリ： ガンプラ
勢いでちゃんと最後まで制作過程書かないとお蔵入りしそうなので勢いで進めます。
といいつつウマ娘のCMがメイショウドトウになってなんとなく観てしまう今日この頃です。
あの揺れがいいんですよ。
さてさて前回腰回りはLED仕込んだので前後の組み立てです。本当に配線だらけですね。
前後のパーツをドッキング

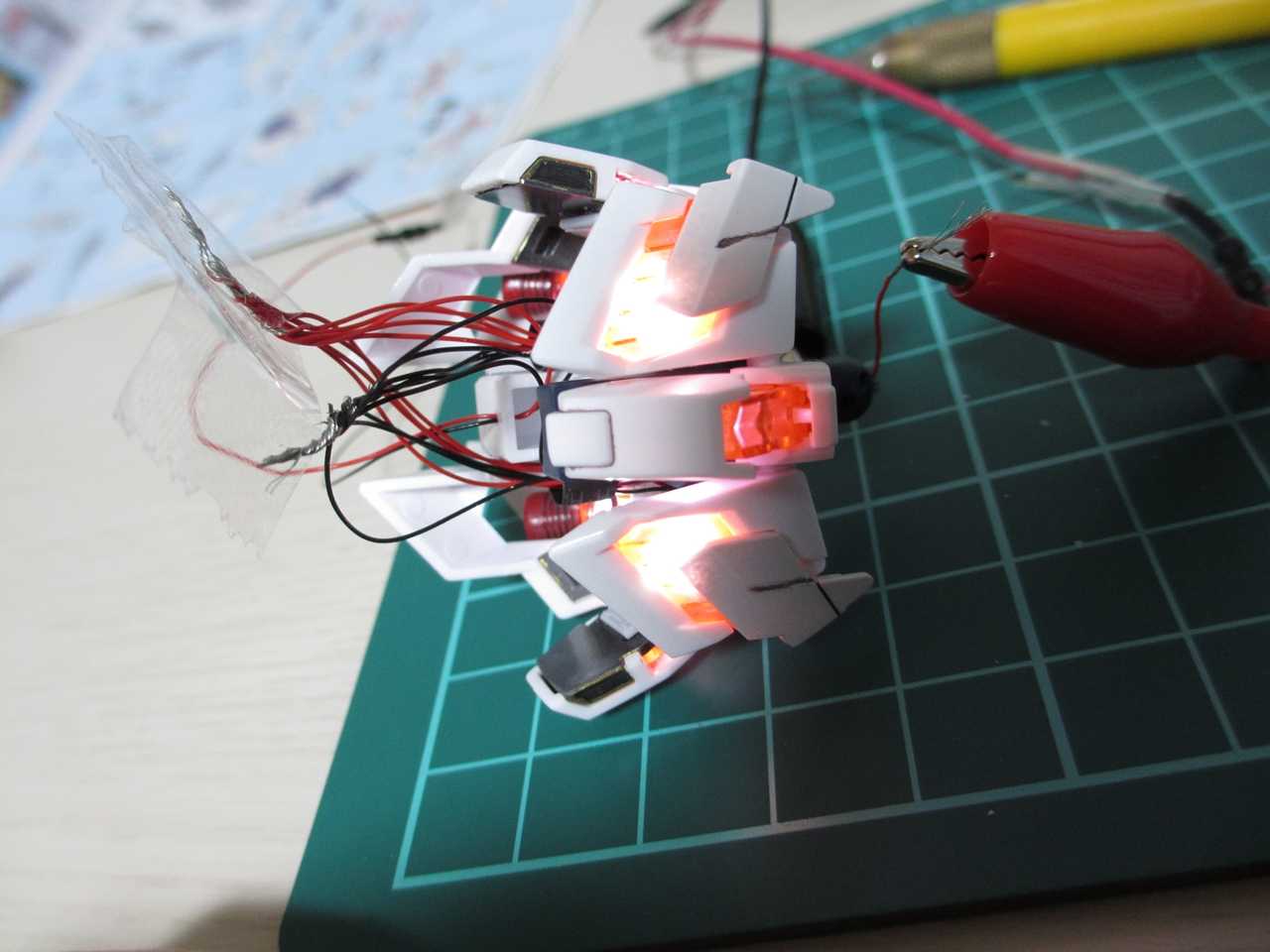

定番の発光テストです。抵抗ありでもちゃんと光ってますね。行けそうな気がしてテンション上がってた頃です。このころ仕事が山盛りで仕事後2時ぐらいまで頑張って配線してたなー
光ってますねー前スカートは光りすぎなので裏側にガンダムマーカー塗りました。

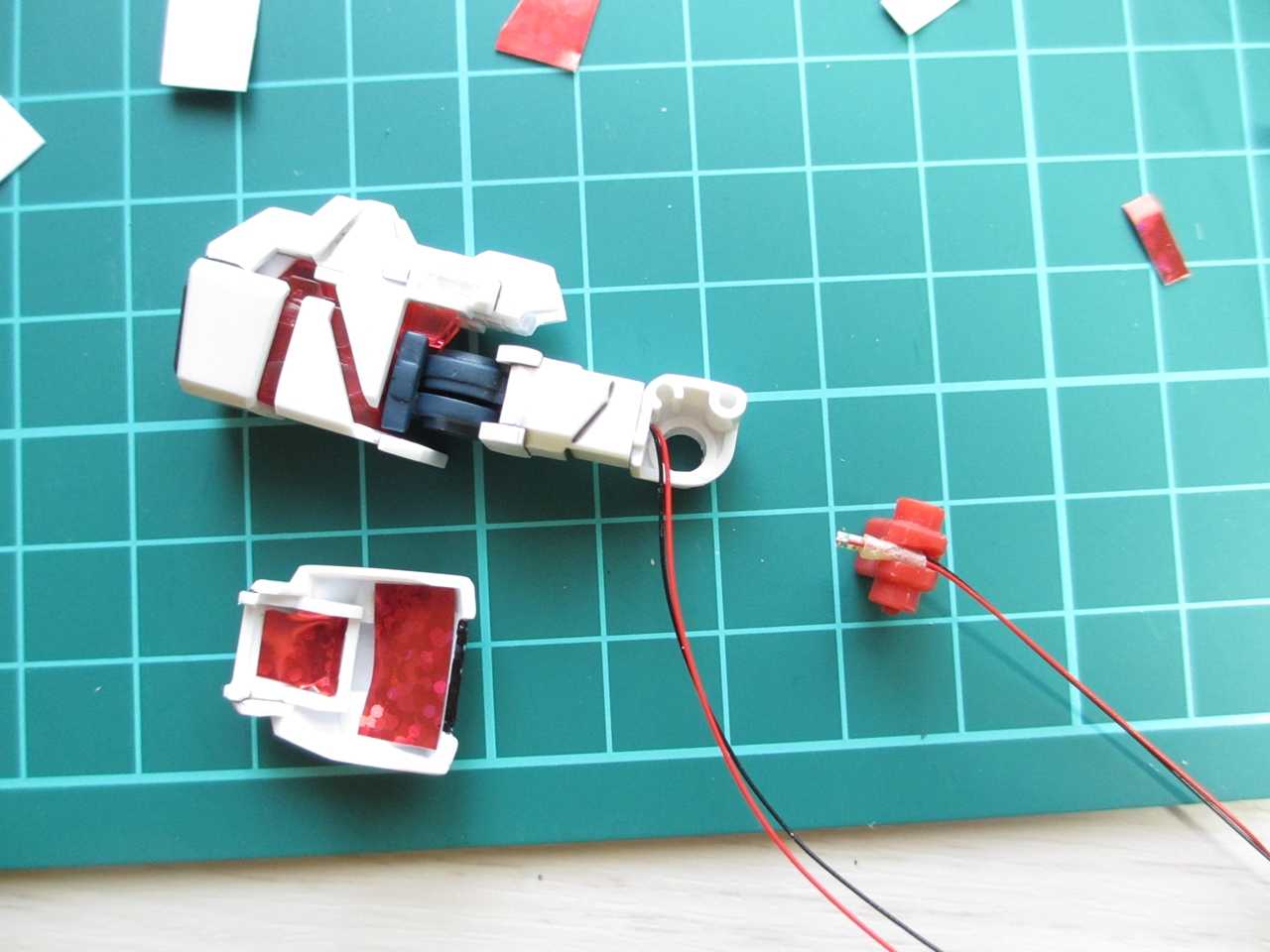

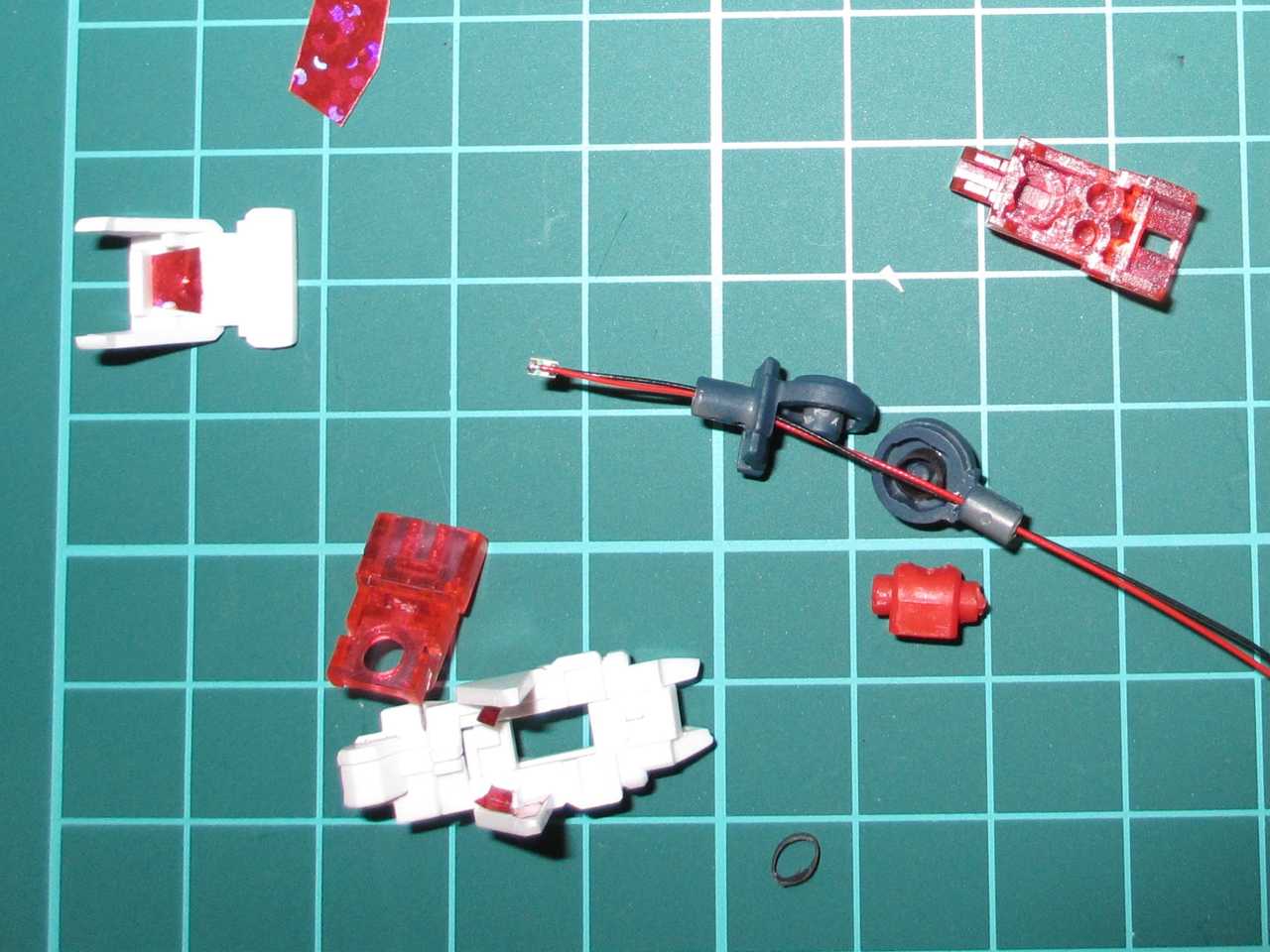

次は腕から肩に進みます。腕は1個だけなので簡単と踏んでいましたが、意外と苦労したのが肘の間接です。この部分はプラスチックがはめ込むだけなのですぐ分解するんです。一応熱収縮チューブで粘りを出してみましたがあまり効果はなさそうでした。白パーツ裏はシール張って、クリアパーツに穴を開けてLED押し込んで固定します。関節中央に穴を開けてポリキャップ内を通して肩まで上げます。
関節は意外と広かったけどすぐ隙間ができるのが欠点
関節に隙間が、肩は鬼門でしたムズイ。

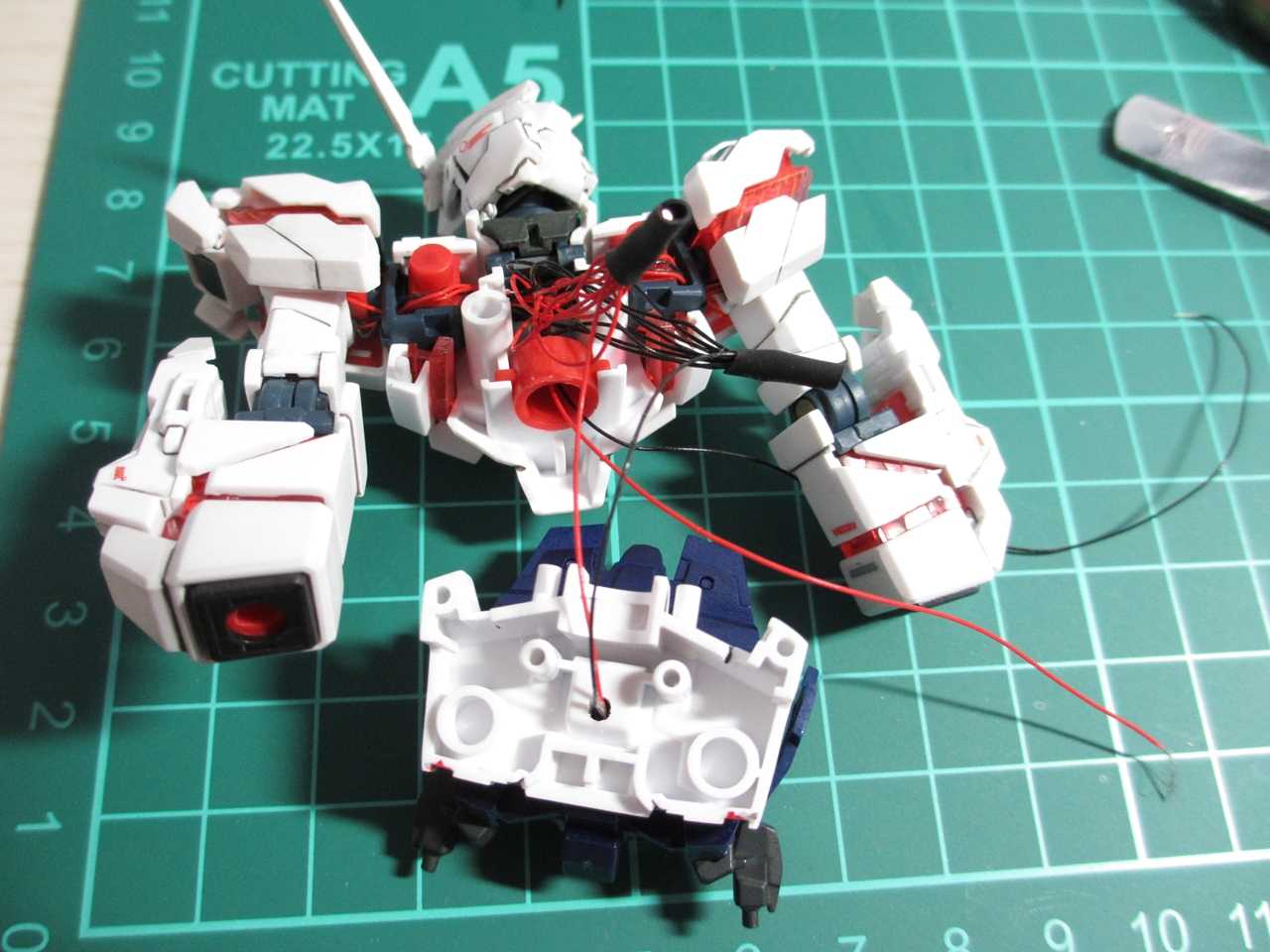

ここまで来たら上半身の結合です。肩と腕は結合する場所が無かったので、そのまま4本胸に線を入れました。両腕8本と胸部4本、頭部2本、バックパック2本を並列にして下部へおろす2本と接続します。狭いので熱収縮チューブでしっかり絶縁して中央に配線を押し込みます。中央が広いですがかなり力技ではめ込みました。次やるならバックパック側に何本か逃がした方が楽かもしれません。
ここを押し込むのは勇気と根性です。

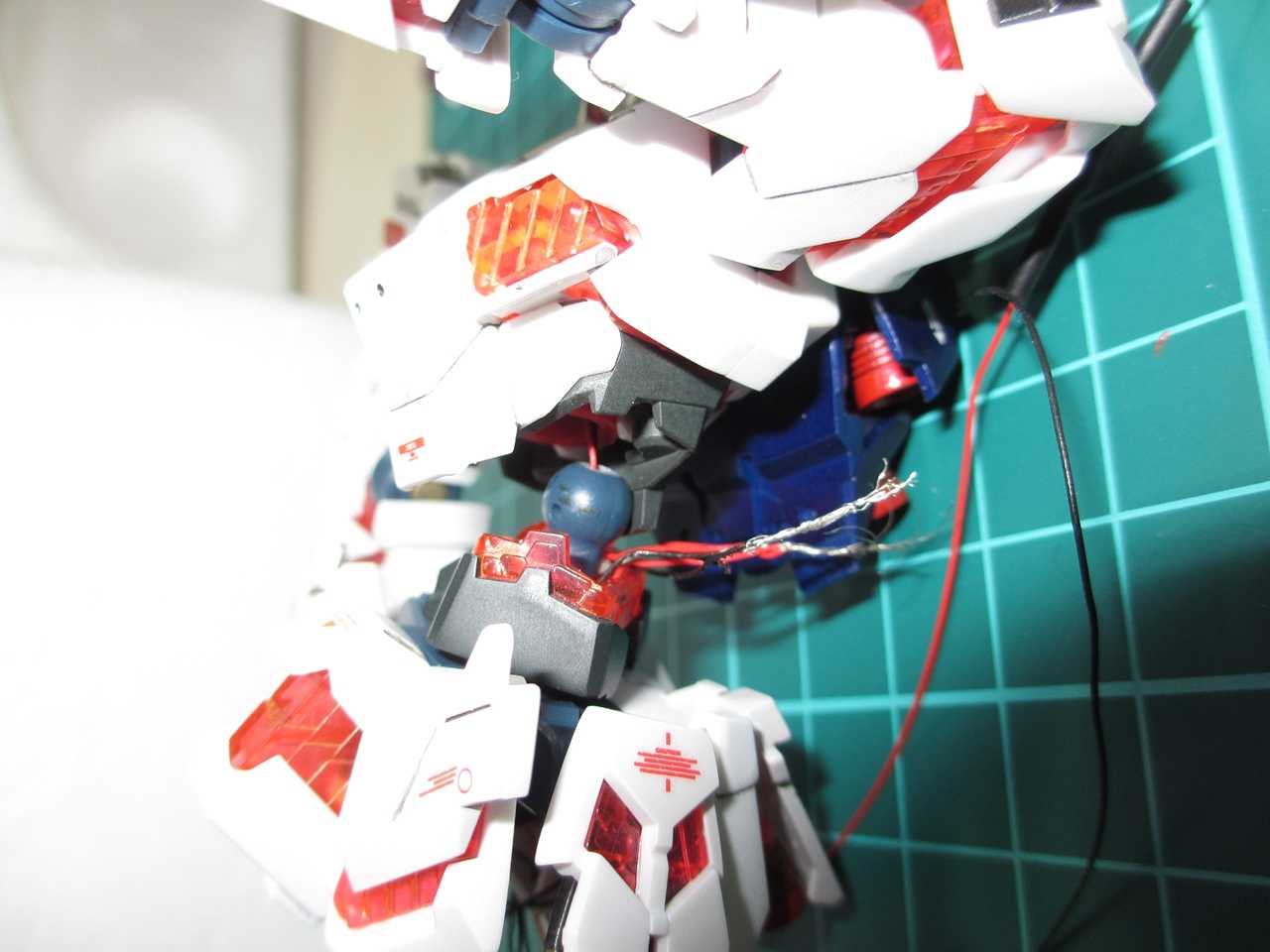

腰の1個はジョイント中央に穴を開けています。このボールジョイントは中央に穴を開けて配線を通しています。ここで上部と腰、腰から下へ降りる線を半田付けしています。両面テープで絶縁して、後ろ側の左右に押し込みます。ここは狭いので半田付け難しかったです。失敗すると半田の熱でパーツとかしそうで。でもケーブル長くしすぎると入れる場所が無い。そして発光してもあまり見えない場所ですね。後で気づいたのですが、上部からの線はボールジョイントより後ろ側に普通に穴開けて通す方が楽でした。無理に中央通す意味はほぼなかったです。
なかなかの難所です。

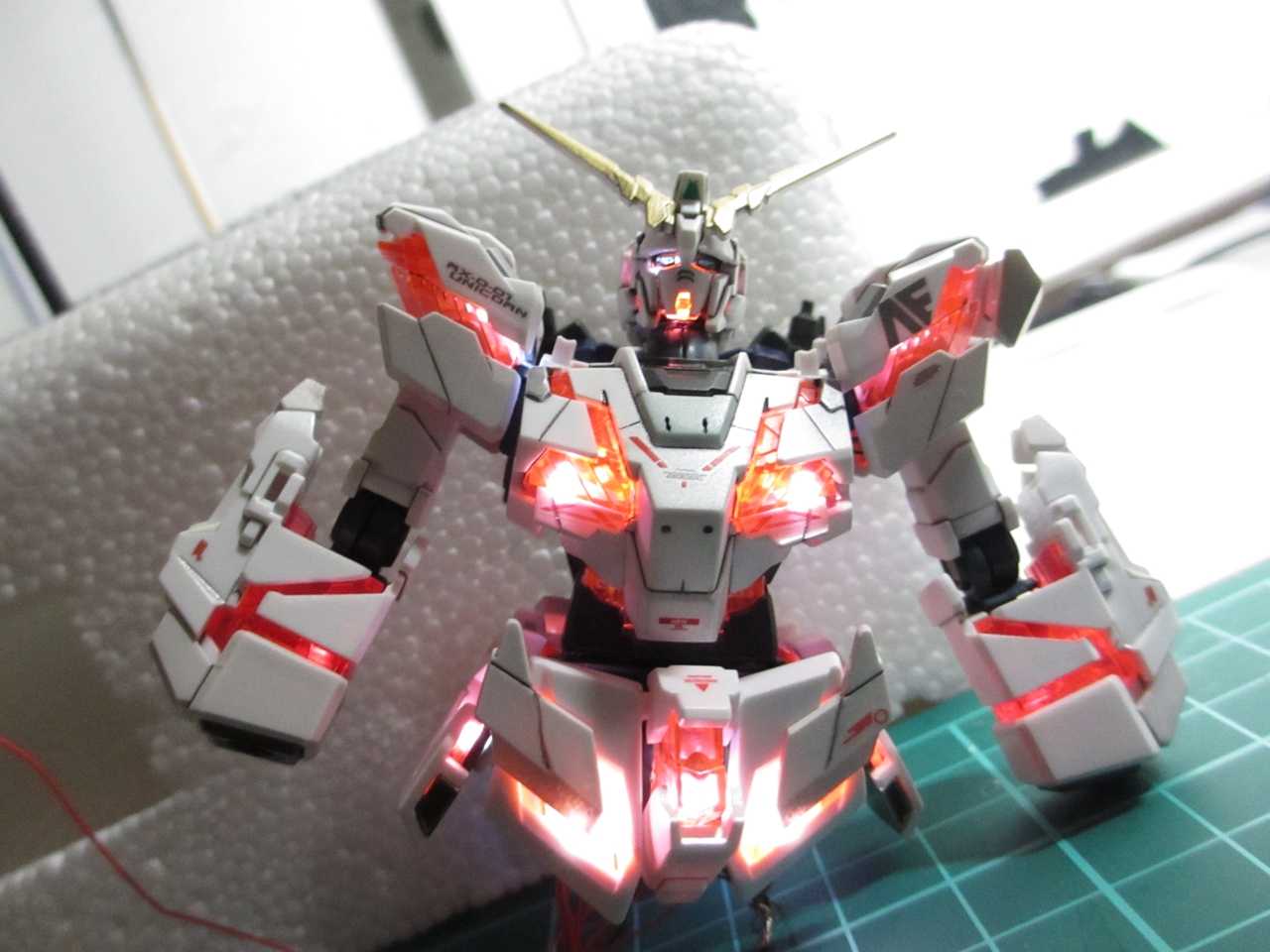

上半身と腰を接続して発光テストです。頭部のツインアイが今一な光り方ですね。でもすでに分解できない。ここまできたらデカールとトップコート吹きながら勢いで完成を目指すのみ。後戻りはできないのです。クリアーパーツも半光沢のトップコートで塗りつぶすのです。発光すれば艶消しでも何でも光るのだー
腰回りはかなり明るいですね。
足をはめて全部のケーブルを半田付けして腰アーマー後部に押し込んでほぼ完成です。あれなんか光ってないような事件発生です。色々調べたのですがショートはしてなさそうなのでなんでかなーと思いつつ完成をめざしたんですが。今一発光しかせずがっかり。抵抗入りの新品を8個ぐらいテストしてもちゃんと光っていたので抵抗取ったのがもんだいなのか？と思いつつ考えてたんですが。

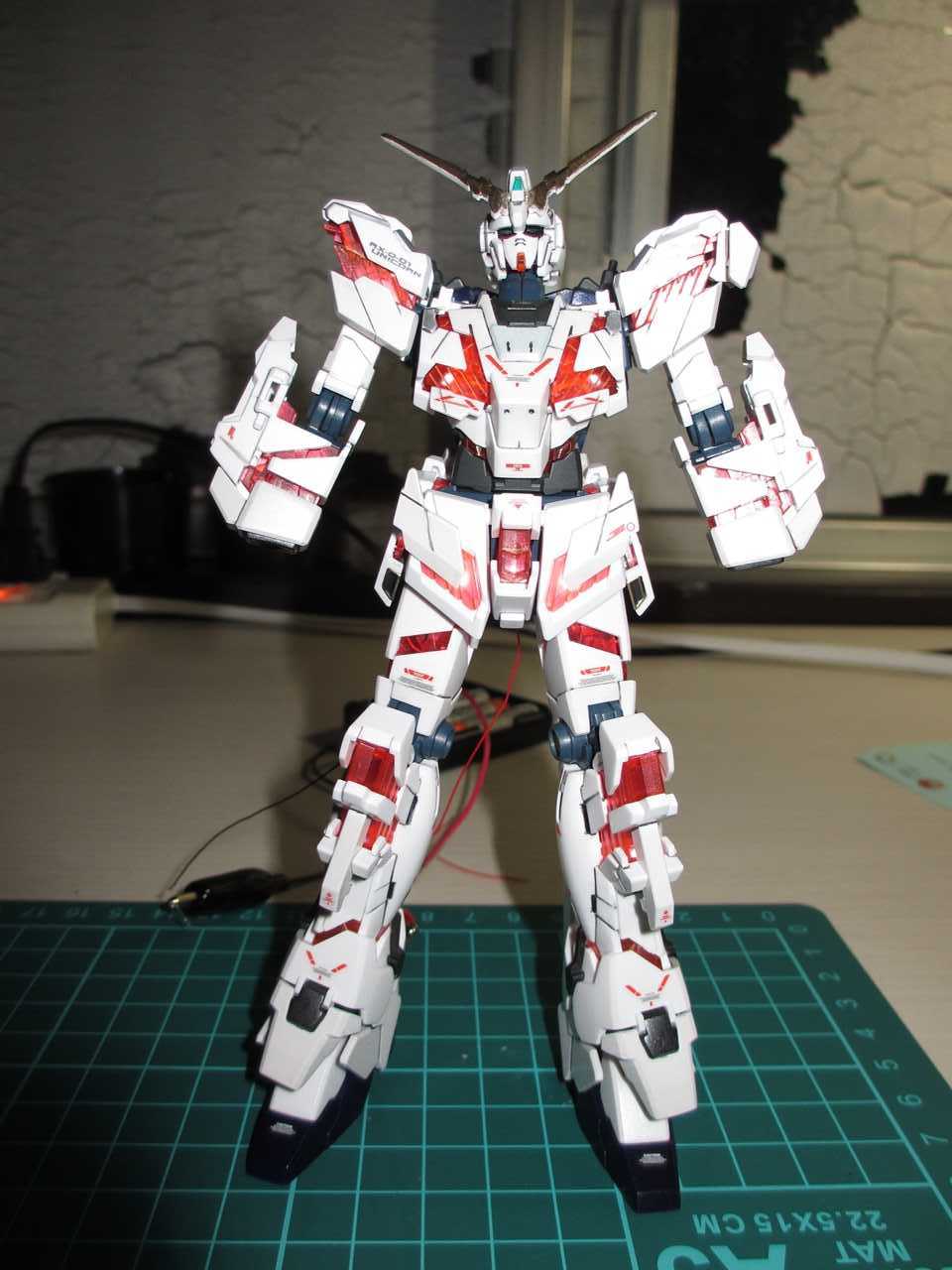

明るさ不足でがっかり
ガンスタで指摘いただいた電圧不足を試してみることにしました。ショートしてもこんだけ光らないならやり直しですしね。電池BOX直結で3v、6Vと流してみると6Vでちゃんと発光しました。やっぱり24個並列は電圧低下が起こってたんですね。6Vでショートさせた経験から怖くて直結する勇気が出なかったのが敗因です。そのまでは怖かったのでボリューム式の抵抗をいれて電圧変えれるようにしました。

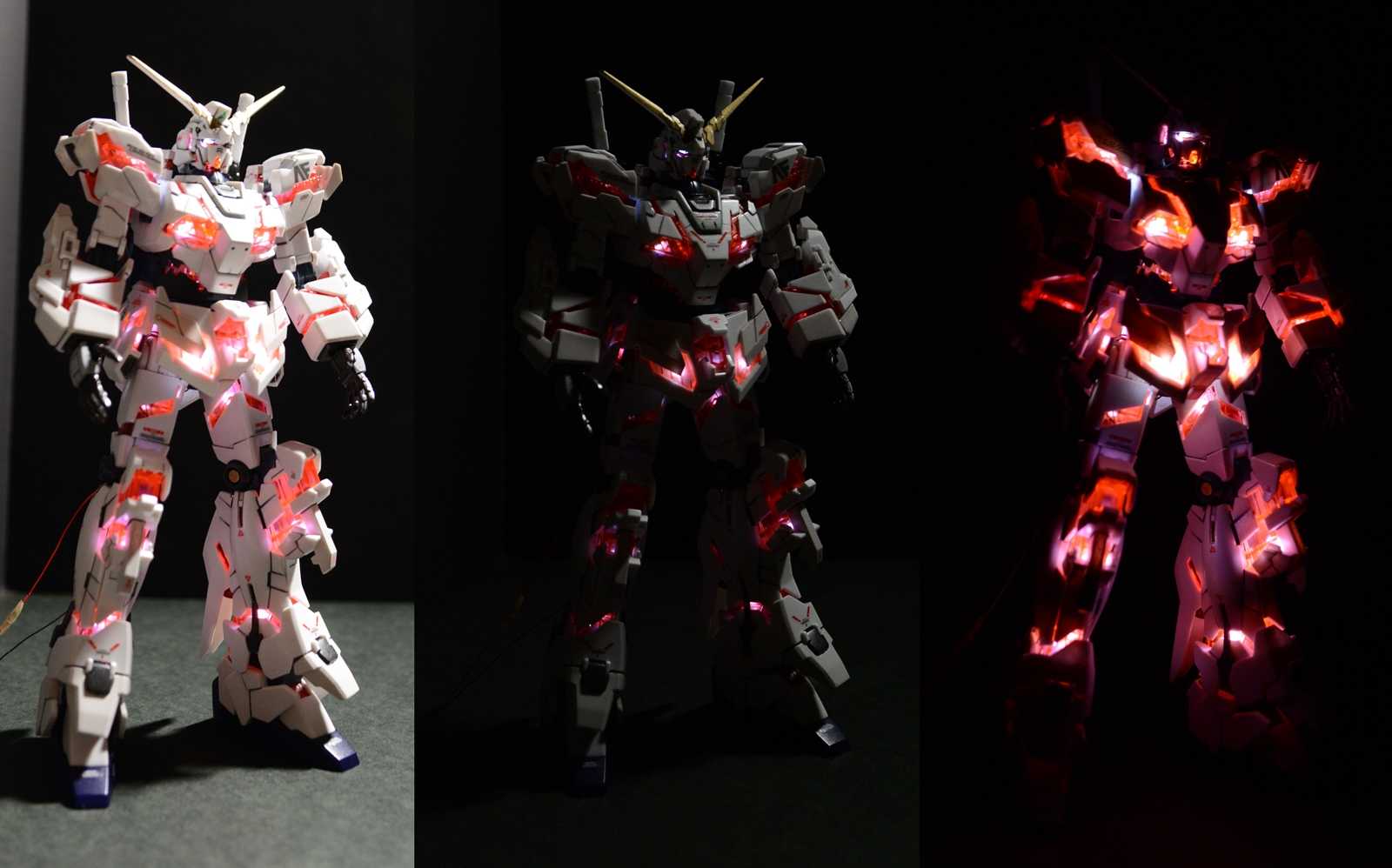

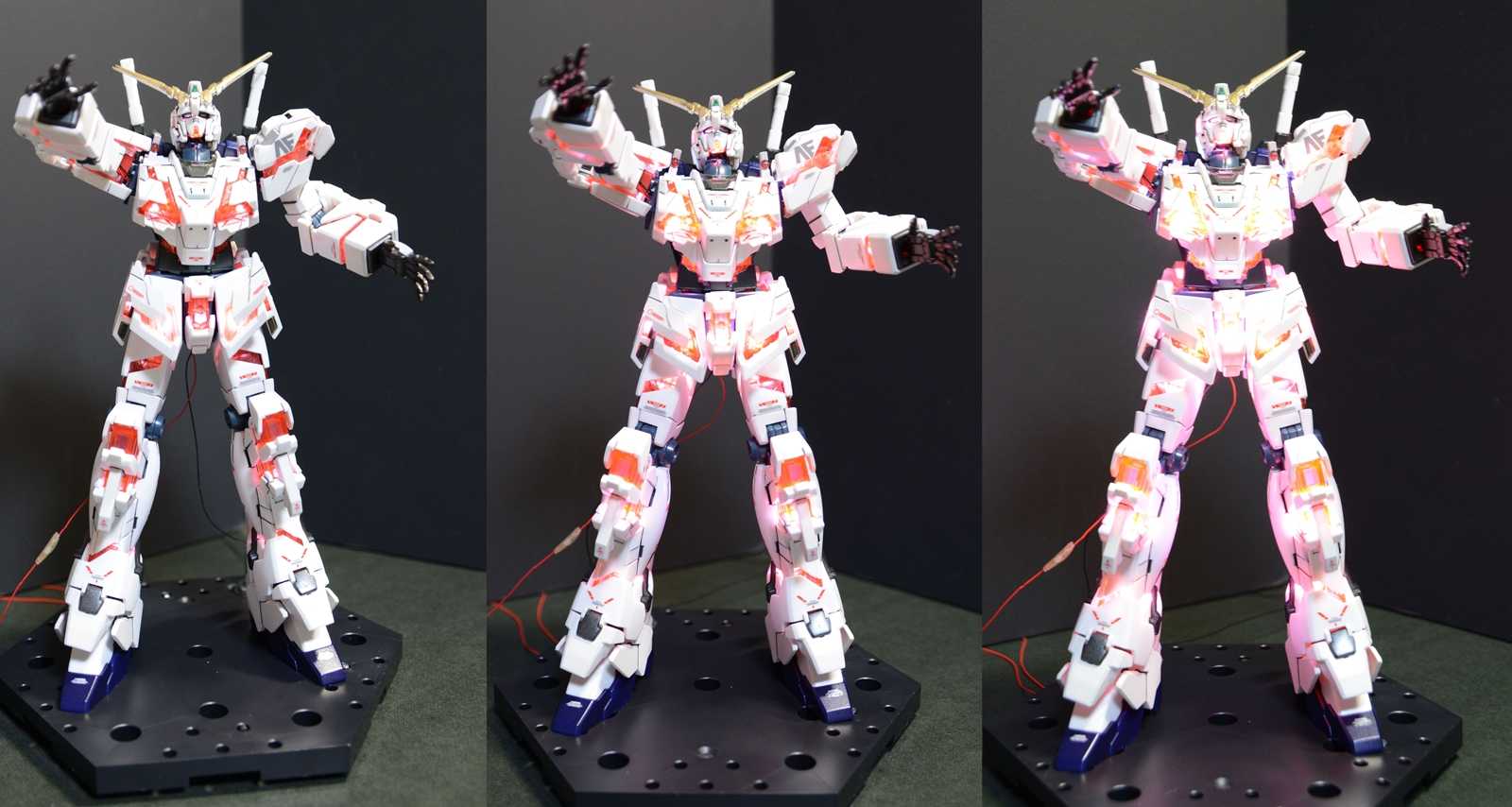

暗くすると光ってるカ所がわかりやすいかな

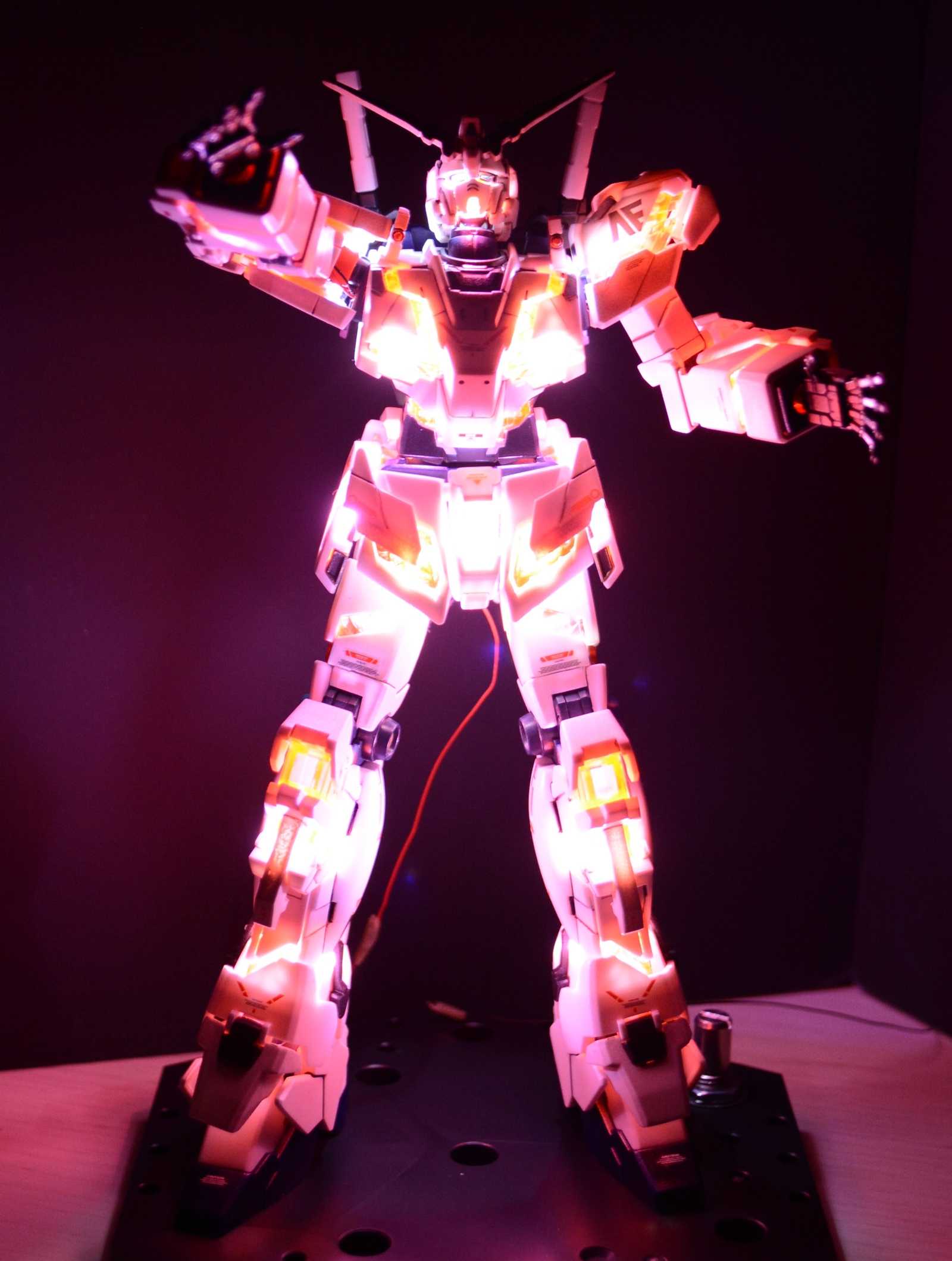

フル発光は自分の光で撮影できるぐらいです。
あとは武器とシールドですが、今から塗装なのでできるのはまだ先になりそうです。完成したらまた色々写真追加しようと思います。
お付き合いありがとうございました。
といいつつウマ娘のCMがメイショウドトウになってなんとなく観てしまう今日この頃です。
あの揺れがいいんですよ。
さてさて前回腰回りはLED仕込んだので前後の組み立てです。本当に配線だらけですね。
定番の発光テストです。抵抗ありでもちゃんと光ってますね。行けそうな気がしてテンション上がってた頃です。このころ仕事が山盛りで仕事後2時ぐらいまで頑張って配線してたなー
次は腕から肩に進みます。腕は1個だけなので簡単と踏んでいましたが、意外と苦労したのが肘の間接です。この部分はプラスチックがはめ込むだけなのですぐ分解するんです。一応熱収縮チューブで粘りを出してみましたがあまり効果はなさそうでした。白パーツ裏はシール張って、クリアパーツに穴を開けてLED押し込んで固定します。関節中央に穴を開けてポリキャップ内を通して肩まで上げます。
ここまで来たら上半身の結合です。肩と腕は結合する場所が無かったので、そのまま4本胸に線を入れました。両腕8本と胸部4本、頭部2本、バックパック2本を並列にして下部へおろす2本と接続します。狭いので熱収縮チューブでしっかり絶縁して中央に配線を押し込みます。中央が広いですがかなり力技ではめ込みました。次やるならバックパック側に何本か逃がした方が楽かもしれません。
腰の1個はジョイント中央に穴を開けています。このボールジョイントは中央に穴を開けて配線を通しています。ここで上部と腰、腰から下へ降りる線を半田付けしています。両面テープで絶縁して、後ろ側の左右に押し込みます。ここは狭いので半田付け難しかったです。失敗すると半田の熱でパーツとかしそうで。でもケーブル長くしすぎると入れる場所が無い。そして発光してもあまり見えない場所ですね。後で気づいたのですが、上部からの線はボールジョイントより後ろ側に普通に穴開けて通す方が楽でした。無理に中央通す意味はほぼなかったです。
上半身と腰を接続して発光テストです。頭部のツインアイが今一な光り方ですね。でもすでに分解できない。ここまできたらデカールとトップコート吹きながら勢いで完成を目指すのみ。後戻りはできないのです。クリアーパーツも半光沢のトップコートで塗りつぶすのです。発光すれば艶消しでも何でも光るのだー
足をはめて全部のケーブルを半田付けして腰アーマー後部に押し込んでほぼ完成です。あれなんか光ってないような事件発生です。色々調べたのですがショートはしてなさそうなのでなんでかなーと思いつつ完成をめざしたんですが。今一発光しかせずがっかり。抵抗入りの新品を8個ぐらいテストしてもちゃんと光っていたので抵抗取ったのがもんだいなのか？と思いつつ考えてたんですが。
ガンスタで指摘いただいた電圧不足を試してみることにしました。ショートしてもこんだけ光らないならやり直しですしね。電池BOX直結で3v、6Vと流してみると6Vでちゃんと発光しました。やっぱり24個並列は電圧低下が起こってたんですね。6Vでショートさせた経験から怖くて直結する勇気が出なかったのが敗因です。そのまでは怖かったのでボリューム式の抵抗をいれて電圧変えれるようにしました。
あとは武器とシールドですが、今から塗装なのでできるのはまだ先になりそうです。完成したらまた色々写真追加しようと思います。
お付き合いありがとうございました。
