ＡＴＶドリブン（リア）スプロケットの交換

テーマ：ＡＴＶ(146)

カテゴリ： ATV

はっきり言ってエンジンがぶっ壊れそうで超怖いです。

タコメーター（回転計）が無いので何回転しているのか分からないし。

エンジンの追加サポートを付けると振動は幾分減るらしいけど、やはりできるだけ低回転で速度を稼ぐのが良でしょう。

排気量をアップしてトルクが余裕ありまくりなので、スプロケットの減速比で高速側に持っていきたいのよね。

が、ドライブ（フロント）スプロケットの歯数を増やすには限界がある。

現在１６丁を付けているが、ネットで売ってるのを見ると最大でも１７丁しかない。

とりあえず１７丁は買ってみたが、やっぱり１丁だけ上げてもなぁ。

こうなったらドリブン（リア）スプロケットを換えてやるかー。　

ﾄﾞﾘﾌﾞﾝｽﾌﾟﾛｹｯﾄ35丁

買ってしまいました３５丁ドリブンスプロケット。

元のが４０丁なので５丁減らすことになります。

３５丁を選んだのは、デフ用のスプロケットはネットで探してもこれしかなかったから。

３０丁のは見つけたんだけど、１０丁はさすがに減らしすぎだろ。

デフ用じゃないヤツは１丁単位でけっこうあるんだけどねぇ。

６個開いている穴が取付用の穴で、その周りの貫通していない４つの穴がマグネット用の穴ですな。

しかしマグネットは本当に４つでいいのか？

デジタルスピードメーターの速度表示が疑わしいのだが、サイクルメーターが失敗したので確認できずじまいになっていました。

速度表示があるナビをネットで探していたが、どうにも安いのが見つからない。

ナビ自体は必要ないし、２万円以上も出す気にはなれない。

スマホもＧＰＳが付いてるじゃないか！（バッテリー消費が激しいので使ってないけど）

しかしナビはあるものの、速度表示できるものが見つからない。

悩んだ末に思いついた。

「ちょっと待てよ。速度だけ知りたいんだからナビじゃなくてもいいんじゃないか？」

はい、ありましたスピードメーターアプリ。

しかしＧＰＳのスピードメーターなんて信用できるのか？

疑わしいので車に乗って速度表示を比べてみました。

やはりＧＰＳだと表示にタイムラグがあるものの、しばらく定速で走ってみると誤差はほとんど無し。

こりゃいける。

サイクルメーターなんて買うんじゃなかったよ。。。

四輪バギーに乗り換えてデジタルスピードメーターと比べてみると、メーター表示が２０ｋｍ／ｈの時にアプリの表示は２５ｋｍ／ｈ。

おお、やっぱり誤差があった！

オレの体感は間違ってなかったのだー。

（運転しながら写真は撮れないので計測中の写真はありません。）

つまりメーターが４０ｋｍ／ｈの時は５０ｋｍ／ｈで走ってたことになるね。

ということは、マグネットを４個から５個に増やせばピッタリじゃん！

？？な人のために一応計算をしてみます。

デジタルメーター内部の設定は分かりませんが、センサーが１回感知した時の距離を設定してあるものだと思います。

これをＬ（ｋｍ／回）とすると、

Ｌ（ｋｍ／回）ｘスピードセンサーが感知する回数（回／ｈ）＝表示速度（ｋｍ／ｈ）

が、成り立ちます。

つまり、Ｌは変えずに２０ｋｍ／ｈを２５ｋｍ／ｈと表示させたければ、感知する回数を２５／２０にすればいいわけで、マグネットの数を１．２５倍にすれば良いことになります。

よって、現マグネット数４個ｘ１．２５＝５個　となるっちゃ。

ｽﾌﾟﾛｹｯﾄ型紙

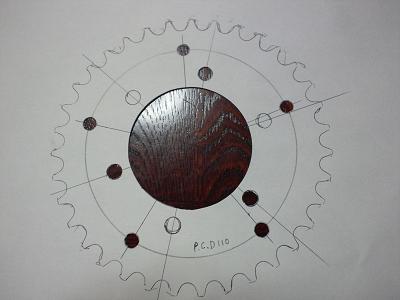

マグネットをできるだけ等間隔に取り付けるために型紙を作りました。

Ａ４のプリント用紙の上にスプロケットを置いて型取って（歯は必要ないけど）、マグネットの取付位置は長男にコンパスと分度器を借りてカキカキ。

カッターナイフで穴をキリキリ。

３６０°÷５＝７２°ごとに取り付けることにします。

型紙をスプロケットに置いてマグネットを取り付ける位置に印をつけて接着剤で取り付けます。

ﾏｸﾞﾈｯﾄ取付

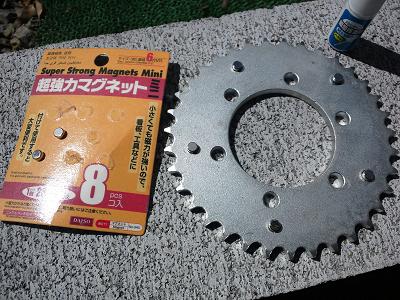

マグネットは穴が開いていないスプロケットの裏側に取り付けました。

穴を掘って取り付けたほうが外れにくいだろうけど、また位置を変えることがあったら穴が邪魔になる可能性があるので表面に接着のみ。

ずれたとしてもマグネット自体の磁力で飛んでいくことはないだろうし、もし無くなっても予備がたくさんあるし、なんたってダイソーで売ってるんだから問題なし。

そもそも穴を開けるにしても、穴の深さを正確に全て揃えないとセンサーとの距離がバラバラになってしまう。

ボール盤もってねーし、電動ドリルで深さを揃えるのは難しい。

ていうか、めんどくさい。（これが一番大きい）

これでいいのだー。

さて、スプロケットは準備できたが、ここからが大変だ。

なんたってドリブンスプロケットはリアの駆動部をバラさないと交換できないのじゃ。

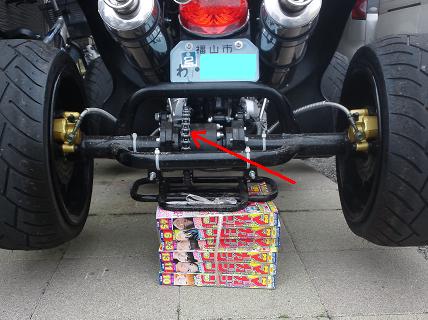

ﾘｱｽﾌﾟﾛｹｯﾄ位置
