ＡＴＶライトカウルのバルブＬＥＤ化

テーマ：ＡＴＶ(146)

カテゴリ： ATV

前回

直径２５ｍｍの塩ビ管の短いのを買ってきて、１箇所に穴を開けてボルトの先端に差し込んで脱落防止とし取り付けました。

これはもうこれで完了とします。

走行に関係ないし、もうこれでいいや。

さて今回は、飾りと化していたライトカウルのバルブをＬＥＤに交換します。

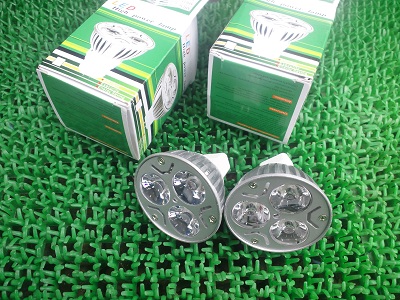

MR-16LEDﾊﾞﾙﾌﾞ

ＭＲ－１６のＬＥＤバルブを２個購入しました。

１個が３Ｗ（１Ｗ×３）で色温度６０００Ｋのホワイト色です。

ヤフオクで１個３００円の送料が７５０円でした。

元から付いていたヤツは１個２０Ｗだったので、計３４Ｗの節約になります。

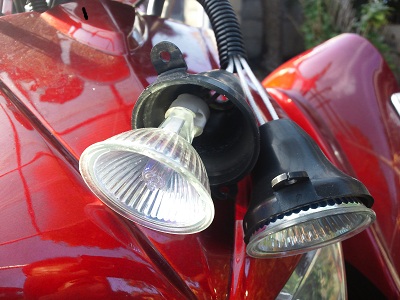

ﾗｲﾄｶｳﾙﾊﾞﾙﾌﾞ

ソケットに差し込んでプラスチックのカバーで抑え込む仕組みです。

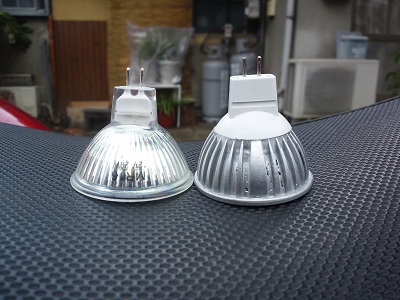

MR-16ﾊﾞﾙﾌﾞ比較高さ

左が元のバルブで右がＬＥＤバルブです。

高さ（長さ）がＬＥＤバルブのほうが長いので、取付ネジの長さが足りなくて買いに行きました。

難儀な型のバルブだねぇ。

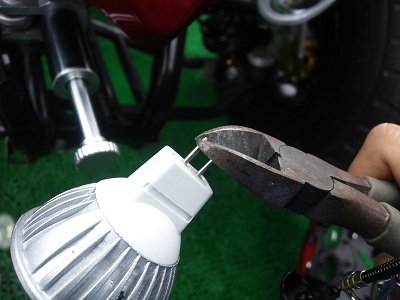

MR-16ﾊﾞﾙﾌﾞ端子ｶｯﾄ

端子も長くてソケットに完全に入らなかったのでカットしました。

難儀だねぇ。

規格がバラバラなのかな？

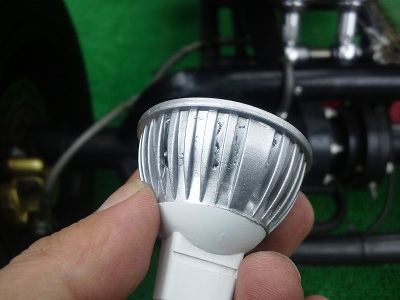

MR-16LEDﾊﾞﾙﾌﾞ鋳巣

それにしても、どうよこの鋳巣？

リフレクターじゃないから穴が開いてても問題ないってことですか？

もう不良品としか思えませんね。

このカバーはアルミ製だからヒートシンクとしての役割なんだと思うけど、穴が開いてたほうが熱が逃げていいんでしょうかねぇ。

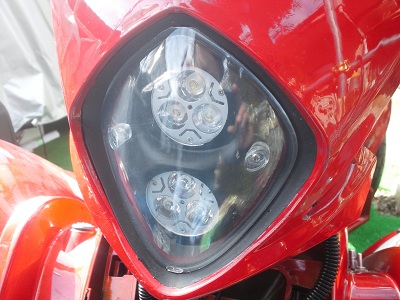

MR-16LEDﾊﾞﾙﾌﾞ取付状態

気にせずに取り付けが完了しました。

三つ目の２段でなかなかかっこいいじゃないか。

なんかモビル〇ーツっぽい？

ちなみにオレはガ〇ダムには興味が無いのであまり詳しくありません。

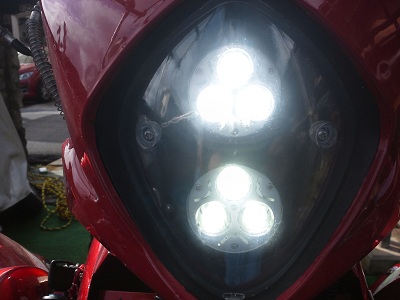

MR-16LEDﾊﾞﾙﾌﾞ点灯

点灯状態です。

夜間に試していないので分かりませんが、リフレクターの機能はほとんど期待できないのでただ光っているだけの状態だと思います。

ヘッドライトとしての機能は果たさないでしょう。

まあポジションランプってことで良いかと。

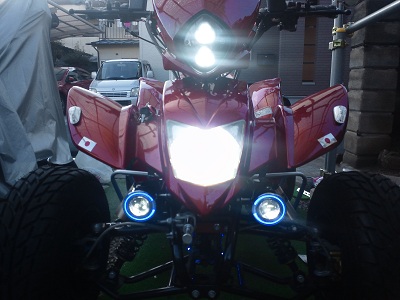

ﾗｲﾄ全点灯

ライトを全部点灯するとこんな感じ。

ヘッドライトのＨＩＤ以外は全部ＬＥＤになりました。

あ、ウィンカーが違ったか。

まあそのうちＬＥＤにしよう。

ＬＥＤが好きだー。
