2020/02/04

ワルサーP38型電子ライターの修理　その１

テーマ：私のBMWライフ～☆(605)

カテゴリ：ガレージ生活開始だぞ　by non's Garage

　んと、ライターです。

　昨年、ジョークを交えて行き付けのスナックにプレゼントしました。
　不二子ちゃんや女スパイがと～～っても素敵なところに隠してたりしてるでしょ。

　ピストルのタイプはガーターベルトでのストッキングや太ももホルダーに隠す それ
　とは異なりますがね。

　お品のパッケージがこれ。↓

　書いてありますね、
　このモデルはそう、コミック・アニメで有名なあの『ルパン三世』の愛用している

　まんまの大きさではないが、手にしたときの重量感がいい。
　たとえば水鉄砲や銀玉てっぽう (知らない人が増えてる？) のようにプラスチック製
　で軽い････ではないのだ。　  ズッシリ  としていて  指先にもピッタリ  の大きさだ。

　まぁ反面、携帯持ち運びには重くてシャツがズリ下がる。大きいのでポケットに収まり
　辛い。　グリップがこぼれ出していたら路上で【職質】必至

　しかしこいつの一番の目玉は、なんと言っても本物を制作している WALTHER（ワルサー）
　社の  公認  の製品。つまり設計図からの各寸法や形状の出所が 本物から という事。

　表題下の Photoは修理後の状態。　「ヤッター」と声が聞こえてくる場面のだ。

 さ  　て
修理その１

　早かったな････一発目が。

　スナック、色々なお客さんが出入りしている。男性客はニコニコしながら手にしたり、
　ピストルの名前、ルパンを口に出して酒のつまみに。扱いに慣れている御人もいらっしゃる。

　一方の女性スタッフ、
　　　　　　　　　　　　ダメだこりゃ

　上 Photo の ◎ グルングルン 360度回しちゃうのだ！

　『きゃ～、これ回るわぁ～』

　って、　 おぃ !

　これは『安全装置』である。
　写真にある『横向き』の状態でトリガー（引き金）が引けて機能を果たせる。

　( 映画 : 『ルパン三世vs名探偵コナン THE MOVIE』　の終盤、機内で江戸川コナン君が
　　ルパンが向けるワルサーP38でこいつの位置を見て「撃つ気が無い」と指摘していた。)
　　この安全装置が下がっている場面、２回出てきますよ (^_-)v

　ロック状態↑

　で、グルングルン 360度回わされた結果、内部の機能が アジャパー しちゃったのだ。

アジャパー : 別名「なんてこったい！」とも言うらしい。

non's Garage に持ち帰り、

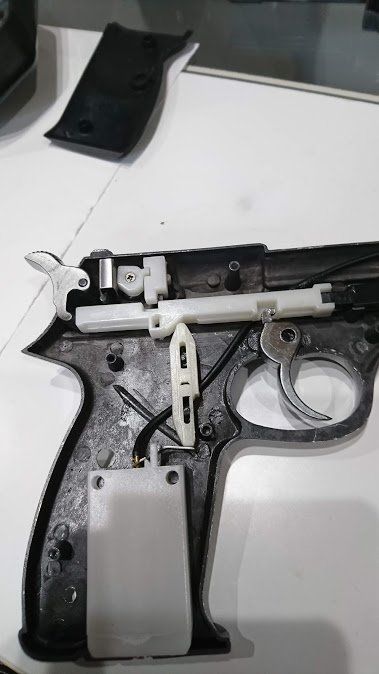

　カバーと言うか本体というかケーシング？胴体を割ってみた Photo。 ↑
　（実際には正してしまった後の撮影だが）

　中々割れなくて、斜めにしてたひょんな時に割れてしまい、一部のパーツが
バラバラ～ 　と転げてしまった････。

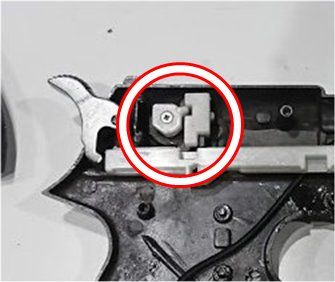

　で、安全装置に係わる内部がこれ ↓

　写真の状態はロック解除状態で、機能を果たせる（トリガーを引ける）状態。
　ネジで止めてあり突起（でっぱり）がある［多角形］が安全装置レバーの上下に連動する。

　ロックするには、
　表のレバーを下げ［多角形］が回転し突起がお隣右の［角ばった尺取り虫みたいなパーツ］
　を引っかけて下げる。
　　　　　　↓
　するってぇ～と、下がった先っぽが下の［横長の棒］プラスチックパーツの凹みにハマり
［横長の棒］がスライド出来なくなり、これでトリガーが引けなくなるって仕組みだ。

 で、
　この突起がグルングルン 360度回わされて元に戻れずに "常時ロック状態" となってしまった
　という訳。

　簡単な構造なので、機械いじり・パズル解きが好きに方は難しくないだろう。

［角ばった尺取り虫みたいなパーツ］の凹みにネジで止めてあり突起（でっぱり）
　を入れればいい

　突起が折れてなくて良かった････。

　実はこの修理後もまだ グルングルン 360度回しちゃう人がいて同様の不具合
　があったが、内部構造を知れば バラさなくても直せる よ。

　方法は、

　　　1. ピストルを逆さまにして、
　　　2. ちと叩く。　　←（角ばったしゃくとり虫を引き上げる）
　　　3. 安全装置レバーをロック解除位置（真横）より上に一度持っていき、
　　　　レバーをロック解除位置（真横）に。　 ←（突起をしゃくとり虫にハメる）
　　　4. ピストルを戻す。

　で  直っちゃう  んです。　（突起が折れてなければ･･･。）
　数秒足らずでその場で直してしまい、一躍ヒーローに

（2分間位だけ）

修理その２

　そんでもって、気を付けていたのに バラバラ～ と転げてしまった為に修理の続きが発生
　してしまった次第で････

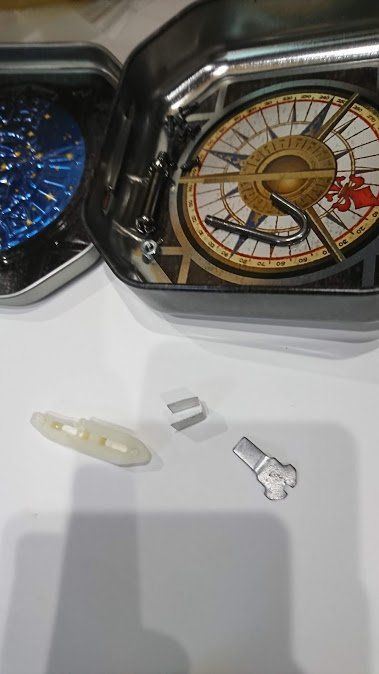

　外したネジ類を入れてあるのが、
　ディズニー・シーの『パイレーツ・オブ・ザ・カリビアン』の限定イベントの時に買った
　例のコンパスをモチーフにした飴の缶。

　缶の　 外 　に出ている３っのパーツの装着が修理-2 のテーマだ。

　まず真ん中の［コの字型］の部品、
　双方を差し込んでジョイントってこともあるが、ここでは平ら面のバネって～のが分かる。

　だから、↓

　こうだね。
　［多角形］にする意味は、レバーが カチンカチン とそれぞれの場所で留まってもらう
　ためで、平らな面を平らなバネで押す必要があるって事

　バッチリ

　続いては残りの２っのパーツだ。
　場所を特定するため、この割れた中身と

　　　　　ず～～～～～～～～～～～～～～っとにらめっこ｡｡

トリガー引くと［横長の棒］が前に押されて動く｡｡
　　　　　　　　　　↓
　するとその前の電子着火装置が押されて、先っぽで火花が出る｡｡
　　　　　　　　　　↓
　上方にあるのは説明済みの［安全装置］関係と、ここでは自重で下がるだけの［撃鉄］｡｡
　　　　　　　　　　↓
　あとは［ガスタンク］とガスを送るホースがあるだけ････。

　ん････

　［横長の棒］の後方に斜めのでっぱりが････
　　　　　　　　　　　　　スライドした時に相手をゆっくり押し込むため

　不明パーツの左側のプラスチック製のは、穴が縦長に････
　　　　　　　　　　　　　　　　　　　　　　　　　　スライドさせるため

　しかも先っぼが鋭角に尖がってるぢゃん･･･・
　　　　　　　　　　　　　　　　　　　スライド時、滑らかに滑らせるため

　右の丸くて先っちょがくぼんでる････
　　　　　　　　　　　　　　　　　釘抜きみたいな機能で丸みは強度のため

ま てよ
　トリガー引いて、どうやってガス出すんだ？

　ずっと拳銃の機能の事だけで見つめていたが、こいつはライターだ

　ホース途中では潰す以外にはどうにもならないので［ガスタンク］付近に注目する。
　すると、スライドさせるための縦長の穴２か所にピッタリの突起をめーっけ
　トリガーの動きをボンベ方向にもたらす機構だ

　ってことは、その動きでガスの栓の開き閉めを････
　と見つめると、先っちょがくぼんでる部分はホース根本の太さにピッタリ

　［ガスタンク］のホースが出てすぐの形､､､､
　　　　　　　　　　　　　その隣に何かを載せる台みたいのが････

釘抜きみたいな機能のパーツをそこに当てると｡｡
　　　　　　　　　　　　　　　　　　　　シーソーみたいに動くぞ････

なるぼとね

出来ました

　タンクから出てホースが差し込んである部分に仕掛けがあり、普段はガスが止まっていて
釘抜きみたいな機能のパーツで引き揚げている間だけガスが出るようになっていた。

　プラスチック製で縦長の穴の部品、こいつで釘抜きみたいな機能のパーツを押してシーソー
　のように動かしてガスを出してたんだ

　解っちゃうともぅ楽だよね～☆

　からくりの様な機械仕掛け、面白いでしょ～～～
