Better　Life

< 新しい記事

新着記事一覧(全271件)

過去の記事 >

2012年05月27日

”よりBetterな”健康情報（エアウィーブ）

カテゴリ：美容・健康アイデア情報

今日のテレビ番組で２番組にかぶって登場していた話題商品！！

番組「ヒットの泉」によると
バンクーバー冬季五輪選手団約２００人中７０人が使用していたという逸品です。

空気をあむ？！快眠マット「エアーウィーブ」

暑くなるこれからの時期にぴったりなアイテムです。

他の番組でも紹介されていた

この商品に 秘められた知的財産 を見つけました。

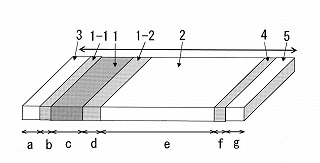

airweave01

特開2010-154965
【出願日】平成２０年１２月２６日（２００８．１２．２６）

【出願人】株式会社ウィーヴァジャパン

【発明の詳細な説明】
【技術分野】
本発明は、マットレスの製造方法、その製造装置及びマットレスに関し、特に褥瘡マットレスなど、人体の健康を高めるために利用するものである。

【背景技術】
褥瘡が起こりやすい部位は、肩（甲骨部）、肘関節、臀部（仙骨部、坐骨）、大腿部（大転子部）、かかと（ショウ骨部）などが挙げられる。ある一定の場所に２００ｍｍＨｇ以上の圧力が持続的に２時間以上加わると、褥瘡が発生する可能性が高まるといわれている。褥瘡を防止するには、体圧分散させること、通気性を良くすることなどと言われている。このため、これらの 部位の反発力を小さくして体圧分散 させることが重要な要素となる。

また、褥瘡を防止するには、体位変換させて血液の循環を良くすることも重要であるが、体位変換を容易にするには、マットレスの肩部を柔らかくすると良いことが知られている。
従来、褥瘡予防のための立体網状構造体のマットレスとしては特許文献１に示す発明が挙げられる。
【特許文献１】特開２００８－１４２３１３
また、図８（ａ）示すウレタン系マットレス、図８（ｂ）に示す表層にウレタンマットレスを使用し、下地にポリエステル系の綿マットを使用したもの、図８（ｃ）に示す部分的にウレタンマットを使用したマットレスが発明されている。

【発明が解決しようとする課題】
しかしながら、こうしたマットレス製品への要求は多様化して来ている。たとえば、良い寝姿は自然に立っている姿が良いとされており、このような自然な寝姿にするためには、マットレスの反発力を部分ごとで変える必要がある。それにもかかわらず、製品多様化への対応がいまだ十分ではない。

特許文献１記載の立体網状構造体マットレスは、上下方向に密度を変更したものであるが、人体に沿った方向に対しては、均一である。したがって、肩の部位、腰の部位の沈み込みによる問題は依然として解消されておらず、褥瘡予防或いは褥瘡抑制の点でいまだ十分なものではない。

また、立体網状構造体マットレス以外のものでも同様である。マットレスの組織が連続的でなく、一体的でなく、部分的に穴を開けたり、切断して反発力の違うものを挿入したものがあるが、連続的でなく違和感があり、長期間の使用に耐えない。また、ウレタン系マットレスは長期使用に耐えないおそれがある。また、表層にウレタンマットレスを使用したものでは、下地にポリエステル系の綿マットを使用し、表層や合わせ部に磨耗など生じるおそれがある。部分的にウレタンマットを使用したマットレスでは、合わせ部で磨耗など生じるおそれがある。

そこで、本発明は、マットレスの反発力を連続的に自由に変えることを可能とし、耐久性を向上させ、肩、腰の部位の褥瘡を予防することができるマットレス製造方法、その製造装置及びマットレスを提供することを目的とする。

上記に鑑み、本発明者は、立体網状構造体の反発力を連続線条の押し出し方向に連続的に変えることに着目し、本発明を完成させたものである。すなわち、本発明は請求項１～６記載の発明である。

本発明のマットレスの用途としては、主として、矯正用マットレス、褥瘡用マットレス、リハビリ用マットレス、介護用マットレス等が挙げられる。

本発明によれば、マットレスの密度は0．015～0．07g／cm3の範囲の中で変化させることが好ましい。反発力を調整するには、たとえば、無端コンベアの引取速度を変化させて密度を変えることが好ましい。

密度が０．０１５ｇ／cｍ3を下回ると、押し出した線条が接合せずに、リンキングが生じるおそれがある。また一方、密度を０．０７ｇ／cｍ3を超えると、反発力が１３０ｇ／cｍ2を超え、マットレスとしては不適当になる。

四面成形の場合、上下、左右の４面のいずれも、外周面領域には、中心部に比して、相対的に密度の高い部分が有り、十分な強度を備えている。

熱可塑性樹脂としてポリエチレン、ポリプロピレンなどのポリオレフィン、ポリエチレンテレフタレートなどのポリエステル、ナイロン６６などのポリアミド、ポリ塩化ビニル、ポリスチレン、上記樹脂をベースとし共重合したコポリマーやエラストマー、上記樹脂をブレンドしたもの等が挙げられる。

マットレスのサイズについて、例えば、幅２５０ｍｍ～２５００ｍｍ、厚さは１５ｍｍ～３００ｍｍが好ましく、長さ方向においては製造過程では無端状であるので、適宜の長さ（例えば１３００ｍｍ～２５００ｍｍ）に切断するが、それらのサイズ例に限定されるわけではない。

また線条は、中実或るいは中空のいずれでもよい。線径は、０．４ｍｍφ～３ｍｍφの間で適宜採用可能である。

【発明の効果】

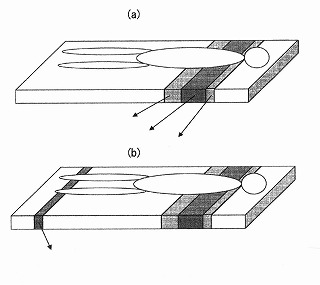

請求項１～６の発明により、肩部に相当する第１の部位を柔らかくしているので、 患者等の利用者がスムーズに寝返りを打つことができる 。また臀部に相当する第２の部位をやわらかくしているので、 臀部の褥瘡を防止できる 。さらに、マットレスの耐久性を向上させることができる。また、請求項４の発明により、 踵部の褥瘡を防止できる 。
