2012年08月02日

”よりBetterな”便利情報（ジョーロキャップ）

カテゴリ：便利文具・小物情報

ペットボトル再利用アイデアシリーズ　第５弾！！

今日のアイデアはペットボトルを如雨露に変えるキャップ。

キャップに小さな穴を多数あければ簡単にできてしまう。

たいしたアイデアではない。実際そんな商品もある。

でも紹介する特許申請の商品は「なるほど良く考えてあるアイデア商品」です。

zyouro01

特開平11-155400
【出願日】平成９年（１９９７）１１月２６日
【出願人】株式会社大和科学教材研究所

【発明の名称】如雨露口及び如雨露

【発明の属する分野】
本発明は、清涼飲料水等を容れて販売するボトル状容器を利用した如雨露及び、該如雨露の如雨露口に関するものである。

【従来の技術】植木鉢への水やりのために、ペットボトルと呼ばれる合成樹脂容器を利用することが行われている。又、ペットボトルからシャワー状に散水するための孔付きのキャップも提案されている(実用新案登録第３０２２８８６号)。

【発明が解決しようとする課題】上記散水用のキャップをボトルに装着した場合、 ボトルを手で押し潰さなければ水の出が悪く、ボトルの押し潰し毎の散水、すなわち、間欠的な散水となる。 又、ボトルへの水の補充は、 キャップを外さねばならず不便である。

本発明は、上記問題を解決できる如雨露口及び該如雨露口を具えた如雨露を明らかにするものである。

【発明が解決しようとする課題】

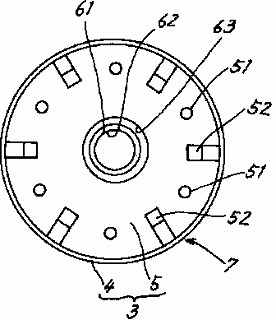

本発明の如雨露口は、ボトル状容器(１)の口部(２)への取付部となる筒部(４)と該筒部(４)の一端に設けて筒部(４)の端部を閉じる閉塞板(５)と、該閉塞板(５)から筒部(４)中を通って筒部(４)の他端開口から突出し、両端が開口した吸気管(６)とから構成され、閉塞板(５)には、吸気管(６)の外側に散水孔(51)を開設している。

具体的には、散水孔(51)は閉塞板(５)の外周部に開設され、閉塞板(５)の内面には閉塞板(５)と容器口部(２)の端面との間に隙間を形成するためのリブ(53)が突設されている。

又、本発明の如雨露は、ボトル状容器(１)と、該容器の口部(２)へ取付けた如雨露口(７)とによって構成され、如雨露口(７)は、ボトル状容器(１)の口部(２)への取付部となる筒部(４)と該筒部(４)の一端に設けて筒部(４)の端部を閉じる閉塞板(５)と、該閉塞板(５)から筒部(４)中を通って筒部(４)の他端開口から突出し、両端が開口した吸気管(６)とから構成され、閉塞板(５)には、吸気管(６)の外側に散水孔(51)を開設している。

【作用及び効果】

水を容れた容器(１)を逆さにすると、散水孔(51)(52)から水が流出する。この水の流出によって、逆さになった容器(１)の内が負圧になり、吸気管(６)を通じて外気が侵入し、容器(１)内が大気圧になる。これによって散水孔(51)(52)からの水の流出が持続する。容器(１)内は大気圧に保たれ負圧にならないから、散水孔(51)(52)からは途切れなく水が流出するのである。吸気管(６)の容器(１)中の先端部において、外気の圧力と容器内圧力とが平衡するから、 容器を逆さにしても吸気管(６)からは、水は流出しない

「なるほど！！」ジョーロキャップ

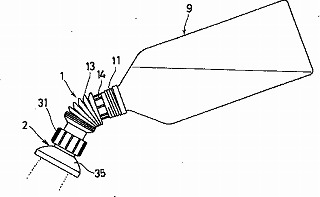

zyouro03

特開2001-211766
【出願日】平成１２年２月１日（２０００．２．１）
【出願人】ミノル化学工業株式会社

【発明の名称】ペットボトル用ジョウロの口と水差しの口

【発明の属する技術分野】本発明は、使用済みペットボトルをジョウロないし水差しとして使用できるように、ペットボトルの口に取り付けられて使用される「ペットボトル用ジョウロの口と水差しの口」に関するものである。

【発明の背景】従来のジョウロは、水タンク部の側面から細長い管が斜め上方に向けて延びて水差し部が形成されていた。従って、 従来のジョウロは、収納に場所をとるものであり、置きづらく、不使用時には非常にジャマな存在になっていた 。よって、この横型のジョウロを縦型にできれば好都合である。また、従来のジョウロでは、タンク部の水の残量の把握が困難であった。

一方、飲料用容器等として使用されるペットボトルは、使用後の空容器の処分が社会問題化しており、その有効な再利用ができれば好都合である。さらに、ペットボトルは、垂直に置くことができて場所をとらないし、しかも通常、透明ないし半透明であるから、それをジョウロとして再利用できれば、水の残量も容易に把握できて好適である。

本発明は、上記事情に鑑みてなされたものであり、その主たる目的は、使用済みペットボトルを容易且つ安価に、ジョウロや水差しとして使用できるようにすることにある。

なお、その際、単にペットボトルのキャップに複数個の穴を開けただけのような構成では、シャワー散水できる面積が狭く、水の広がりを出すことができない。しかも、そのような構成では、ペットボトルの口を下方に向けると、内部の水が直線状に比較的強く出てしまうので、草花を傷めたり、土をほじくって流してしまうなどの不都合がある。その上、そのような構成では、ペットボトル本体からの 散水部の伸縮や角度調整ができなかったので 、葉に隠れた根元への水やり等が難しかった。よって、本発明では、この点に十分配慮して、ジョウロ本来の自然な散水を容易に行うことができるペットボトル用ジョウロの口を提供することを目的とする。

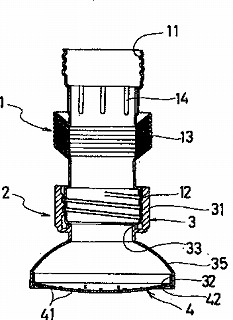

【課題を解決するための手段】上記目的を達成するため、本発明のペットボトル用ジョウロの口は、ペットボトルをジョウロとして使用するためのジョウロの口であって、基端部に、ペットボトルの口にねじ込まれて取り付けられる雌ねじ部を形成されており、先端部が、先端側に行くに従って大径となるよう形成されると共に、先端面に多数の散水穴を形成されており、基端部と先端部との間に、 ジャバラ部 が形成されていることを特徴とする。

また、本発明のペットボトル用ジョウロの口と水差しの口は、上記構成に加えて、前記ペットボトル用ジョウロの口は、パイプ部材とシャワー部材とからなり、パイプ部材は、基端部に前記雌ねじ部を形成されると共に、中央部に前記ジャバラ部を形成されており、シャワー部材は、基端部がパイプ部材の先端部に着脱可能に取り付けられ、先端部に前記散水穴を形成されており、シャワー部材に代えて、水差し部材を取り付け可能とされており、この水差し部材は、先端部が先端側に行くに従って小径となるよう形成される一方、基端部がパイプ部材の先端部に着脱可能に取り付けられることを特徴とする。

こちらのフレキシブルヘッドのジョウロキャップの商品は見つかりません。
