”よりBetterな”便利情報（魔法のホース）

カテゴリ：便利文具・小物情報

本日は、マジックのようなびっくり商品を紹介します。

動画をみると生き物みたいに不気味に動き出します。

商品名は、「 魔法のホース 」

手品の商品ではございません。伸び縮みする散水用ホースですよ！！

こういう商品をみるとどういう仕組みかとっても気になってしまいます。

そのカラクリは実案明細書に！！

【登録番号】実用新案登録第３１８１５９６号（Ｕ３１８１５９６）
【出願日】平成２４年１２月３日（２０１２．１２．３）

【実用新案権者】中西泰
【考案者】【氏名】▲兪▼ 林武中華人民共和国浙江省台州市三門県珠番鎮上方村１０９号
【考案者】【氏名】中西泰兵庫県豊岡市庄１２８番地の１

【考案の詳細な説明】
【技術分野】
本考案は、散水ホース、特に伸縮性二層散水ホースに関するものである。
【背景技術】
従来、水道ホースはその柔軟性と硬さ程度によって主にプラスチックホース、金属ホースと金属とプラスチックの複合管に分かれている。その中の金属ホースは固定的な水路に配置されることが多く、一般的に臨時に水を通す用途には使用されない。

そのため、曲がるフレキシブルな水道ホースとしては主にプラスチックホース及び金属とプラスチックの複合管であり、その中に金属とプラスチックの複合管（例えばアルミニウムプラスチック管）は、構造が単一で、硬度が比較的高く、臨時に水を通す作業において、コストが高いだけではなく、持ち運ぶにも不便であり、取り付けと取り外しが面倒である。

他方、プラスチックホースは性質的にはフレキシブルで、コストが低いが、依然として多くの欠陥が存在する。まず、プラスチックホースが老化しやすく且つ耐久性はよくない。また、長い距離の通水作業においてプラスチックホースを切断すると接続は煩わしいので、切断しないで用いるが、プラスチックホースの長さが長くなるので持ち運び時に絡まり合って結び目になりやすく、持ち運びにも不便である。

また、プラスチックホースはネジ付きの水道ホースと接続するのが不便である。そこで、不使用時には短いホースであるが、使用時にはある程度離れたところまで散水や給水できる伸縮自在な螺旋形通液ホースが提案されている（特許文献１）。

【特許文献】【特許文献１】特開平９－１６６２５０号公報

【考案の開示】
【考案が解決しようとする課題】
しかしながら、液体が通過可能なホースを伸縮可能なるように螺旋形に成形すると、伸縮動作により、絡まりやすく、螺旋形を保持するのにホースの内部または外部にその螺旋形を保持するための形状保持材を設けることが必要となり、製造コストが高くなる。

また、反復使用すると形状保持材を設けても次第に一旦解かれた螺旋形を元の状態に戻すのが困難となる。そこで、本考案は水圧の利用によりホースの伸長及び収縮を行うことができれば使い勝手が良いことに鑑み、使用時には注水の圧力により自動的にホースが伸長され、不使用時には水圧の減退により元の状態に収縮して戻る取り扱い性に優れる伸縮性散水ホースを提供することを目的とする。

本考案は伸縮可能なホース体とホース体両端に設置する接続部材により構成される散水ホースであって、
伸縮可能なホース体は 内部に水圧により径方向及び長手方向に膨張する軟質ゴムホース と該ゴムホースをカバーし、 径方向に膨張不能で長手方向に伸長可能 であって、 内部ゴムホースの径方向の膨張を制限 し、ゴムホースの 長手方向へ伸長を誘導する保護カバー とからなり、外部保護カバーの長さは内部ゴムホースより 長くして折り畳んで 、その両端は内部ゴムホースの両端とともに前記接続部材に取り付けられ、該接続部材は小径部と大径部を有する変径ジョイントを含み、小径部はパッドカバーを介してファスナー部材で内部ゴムホースの端部と緊密に接合される一方、大径部は螺合部材を介して水道蛇口及び散水ノズルに接続され、内部ゴムホース内の水圧により自動的に伸長及び収縮可能なることを特徴とする伸縮性二層散水ホースにある。

【考案の効果】

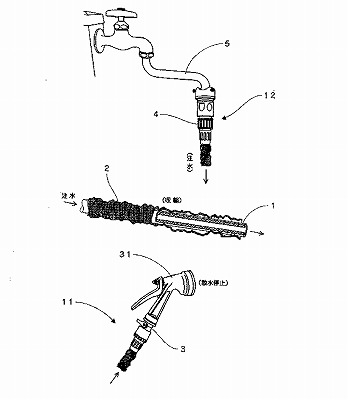

本考案によれば、本考案の伸縮性二層散水ホースは、常態では全体に収縮した状態で、蛇腹状に折畳まれた外部保護ホース１内部に細長いゴムホース１が挿入されており（図１）、比較的短尺で持ち運びに便利である。
hous01

図1

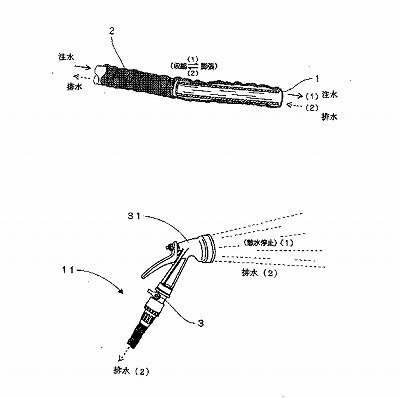

この状態で内部ゴムホースの先端を閉じて後端より注水すると、細長い収縮した内部ゴムホース内に水が充満し、径方向に膨張するが、外部保護ホースにより径方向の膨張が制限されるので、外部保護ホースの蛇腹を解放するとともに長手方向に伸長する（図２(1)）。

hous02

図2

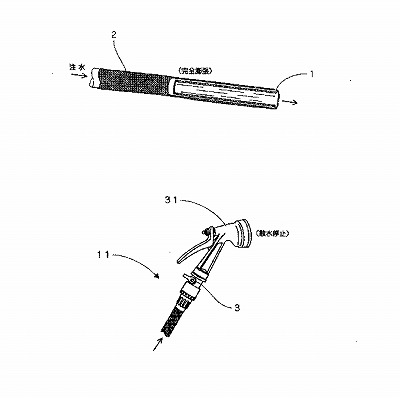

最終的に、内部ゴムホースが全長に伸び、外部保護ホースと一体となって棒状になり、散水可能状態となる（図３）。
hous03

図3

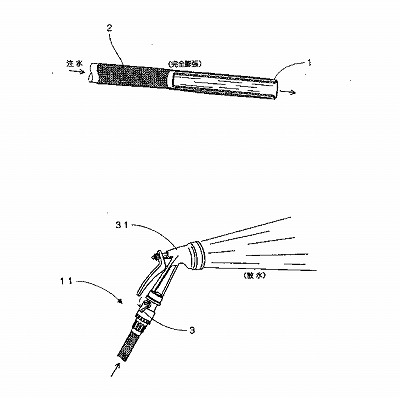

この状態で注水を継続しつつ先端ストップ栓３を開放すると、散水ノズル３１から散水される（図４）。
hous04

図4

散水が終了すると、先端ストップ栓３を開放したまま注水を停止すると、拡張された内部ゴムホースの収縮圧により内部水を散水ノズル３１から放水しつつ外部布製ホース２とともに内部ゴムホースが収縮し（図2(2)）、元の状態に復帰する（図１）ので、本考案の散水ホースは内部のゴムホース内の水圧により伸縮し、ホースの散水及び収納に適切な状態を自動的に確保することができる。
