こんばんは。
コロナの第5波がそれなりに沈静化の様子を見せています。何とかこのまま収束に向かってほしいものですね。
さて、米国製高級6球ラジオ用に改造した汎用電源を手持ちのバッテリーラジオにつないでみました。

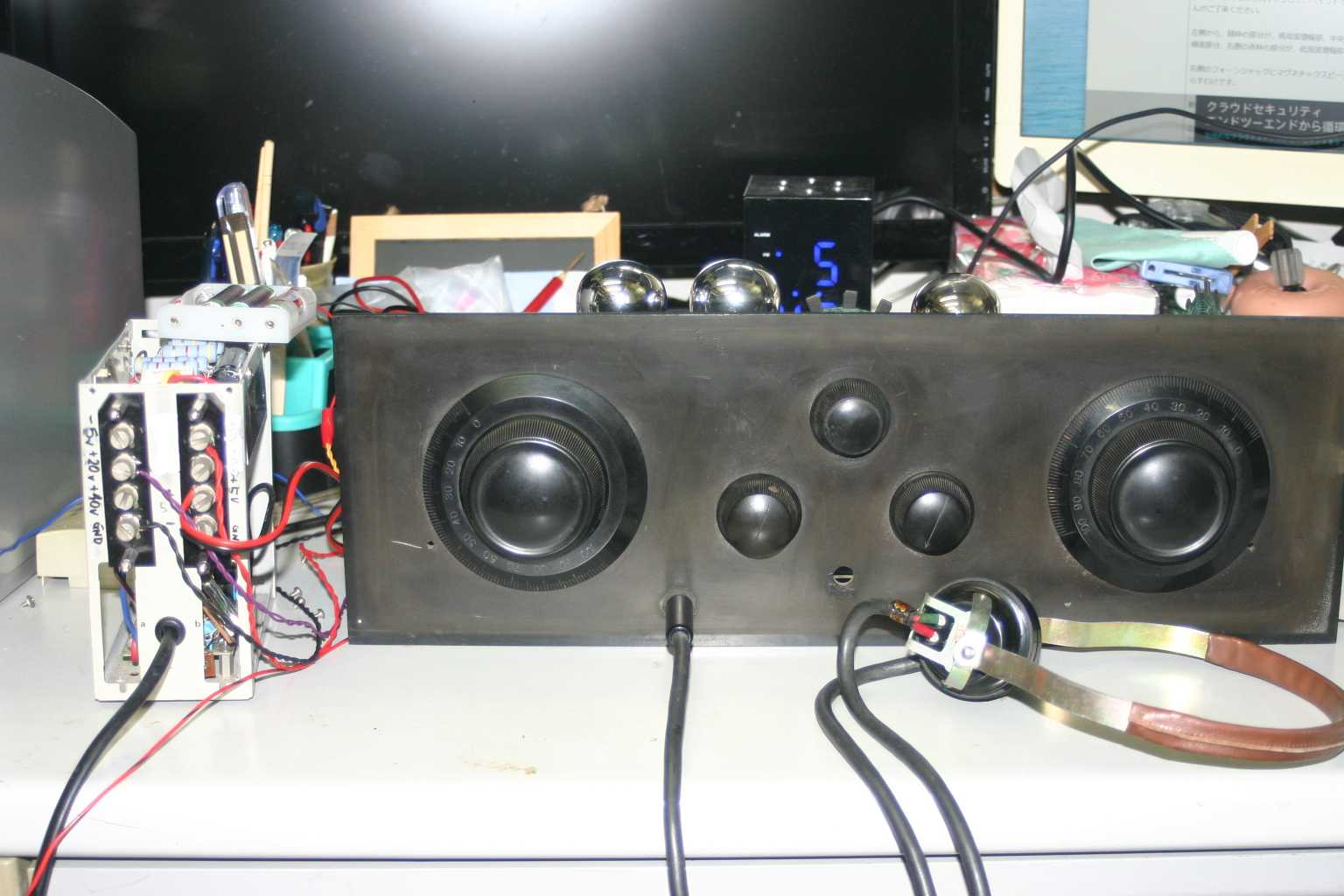

最初に繋いでみたのは、最初に入手したアンティークラジオです。
UX-201Aを3本使用の再生式ラジオです。(入手した時の画像)
このラジオは、B1+90V B2+45V A+6V の6つの電源で動作します。
使用電流も少ないと推察されるため、B1+90Vのケーブルを汎用電源のB2+67.5V端子に、B2+45VのケーブルをB4+22.5V端子に繋いでみました。(写真撮るの忘れた
)
もちろん、ヒーター用のケーブルもつなぎます。
実測してみると B2+67.5V端子は、87.4V
B4+22.5V端子は26.7Vでした。検波段の電圧は22.5V程度が良いという情報もあるので、これOKかなと思います。
NHK第一(594Kc/s)とローカル局(1530Kc/s)を受信できました。
ただし、マグネチックスピーカーをつないでみたのですが、
音量はかなり小さいです。
マグネチックレシーバーで聴くのが正解なのかもしれません。![]()
次に、こちらのラジオに繋いでみました。

UX-201A 4本の再生式ラジオです。
今回は、高周波増幅段に真空管は差さずに、3球式として使ってみます。
早速つなげようと思ったのですが.......
回路図を見てみると、B-とA+が接続され、A-とC+が接続されていて、
C電源が独立していないと駄目な設計になっています。(
汎用電源は、B-とC+が共通(グラウンド)になっています。)

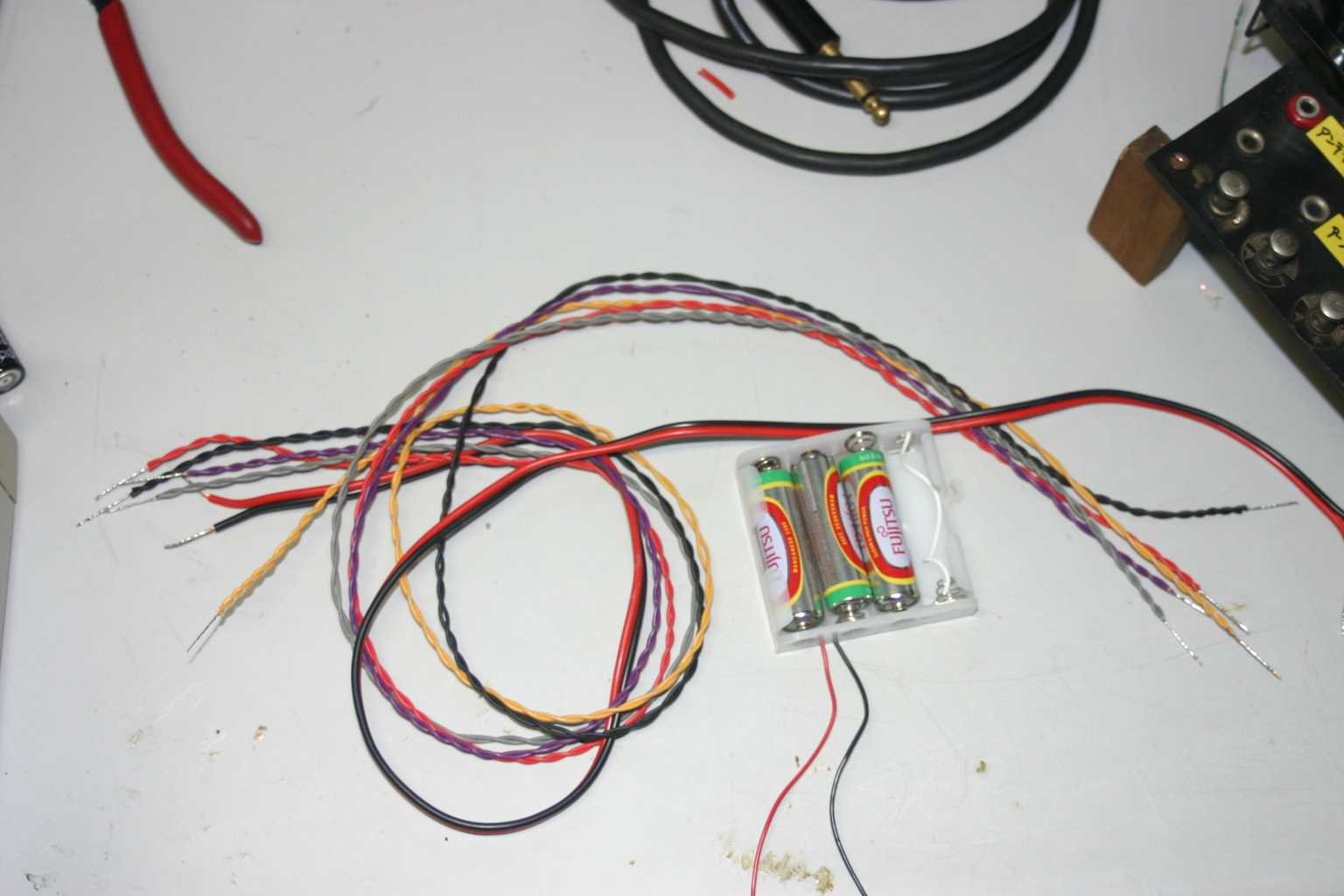

それで、今回はC電源を乾電池3本で運用することにしました。B電源は、+90Vと+45Vが必要です。

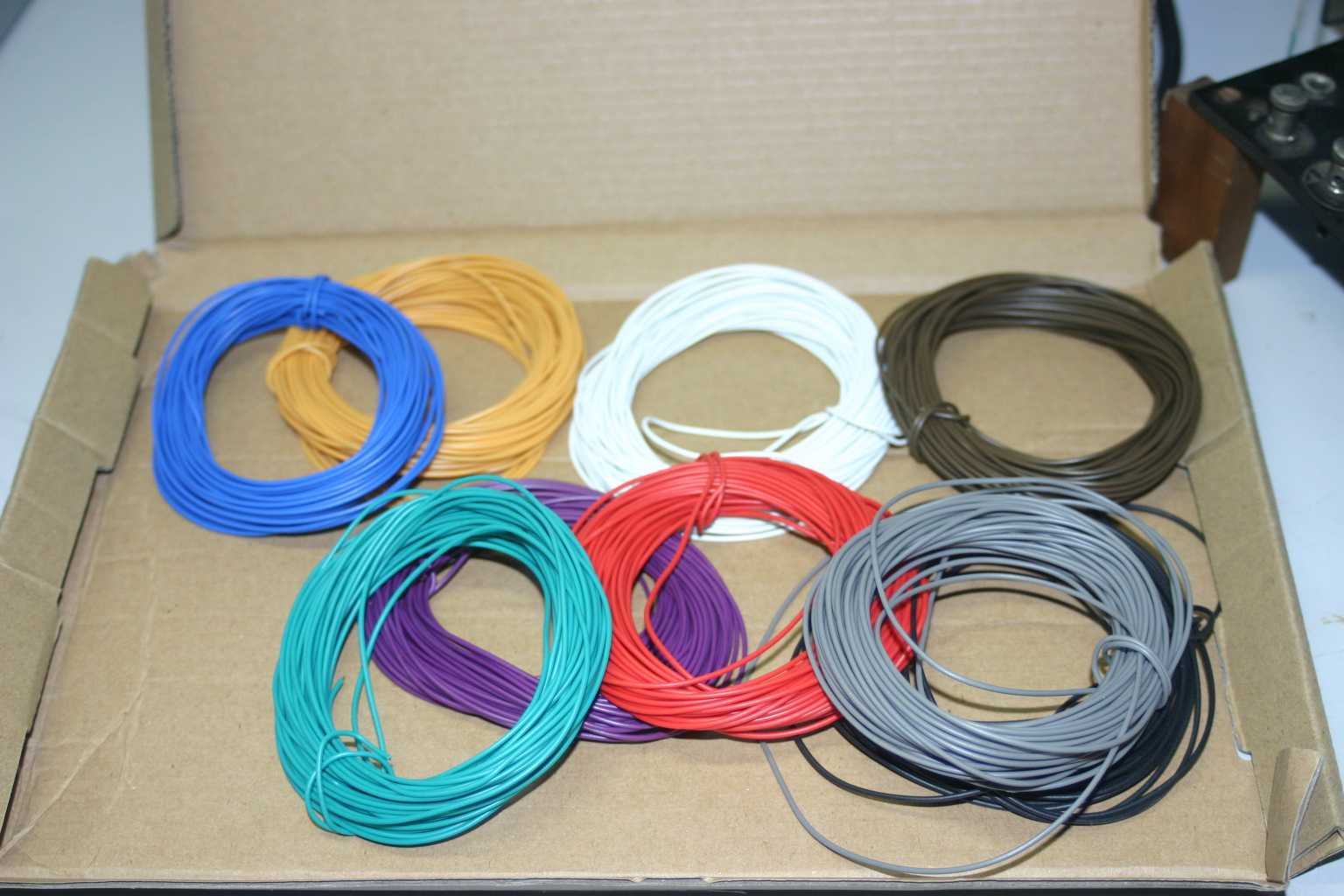

接続ケーブルは、B電源用にネット通販で購入したカラーコードを使います。
DX1210-1 電線・カラーコード 10色 10m*10個
断面積:0.12mm²
電流:1 A という規格ですので、念のため折り返して使用することにしました。

A電源は、赤黒のSPコードを使用します。

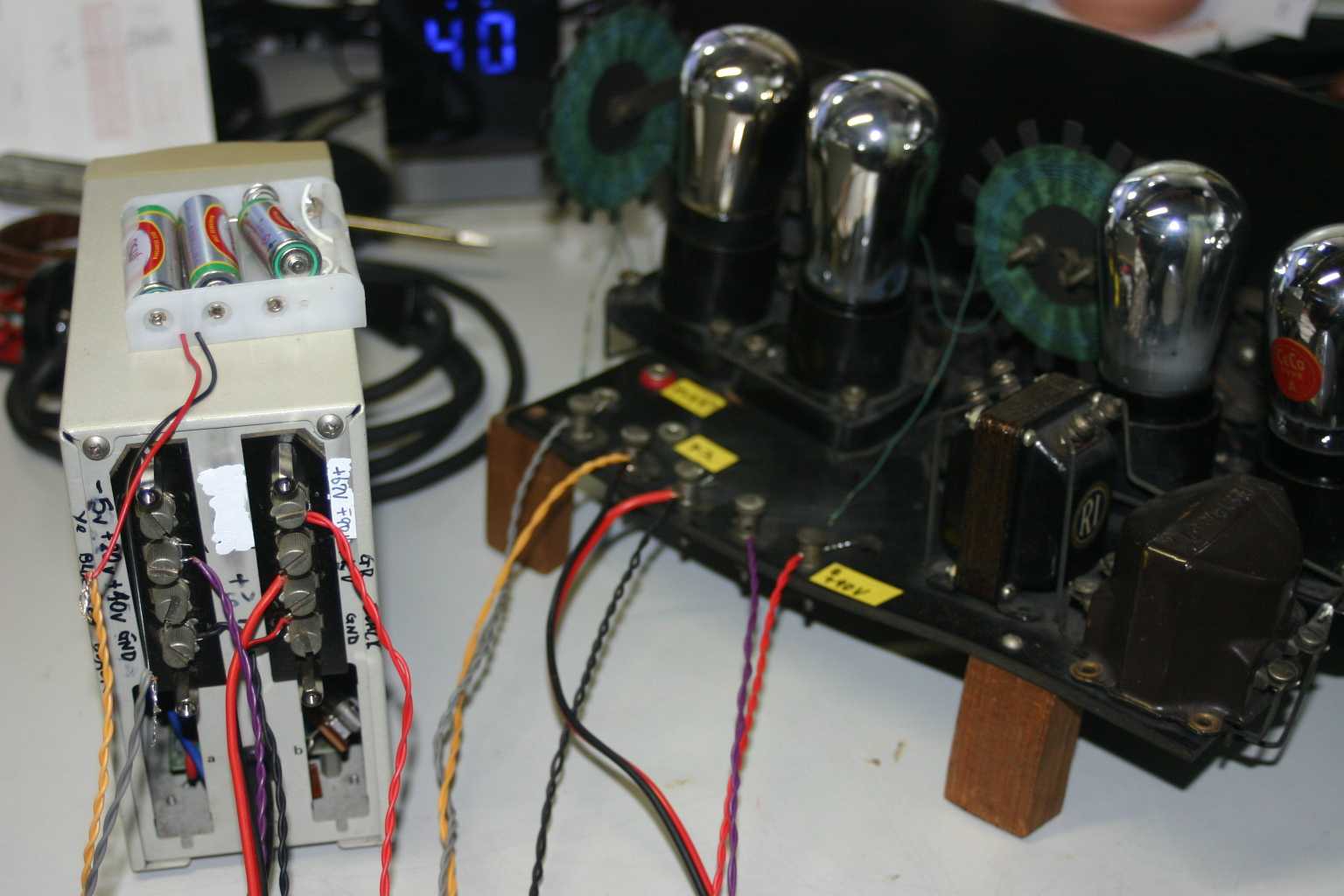

こんな感じで接続

やはり、安全を期して、
B1+90Vのケーブルを汎用電源のB2+67.5V端子に、B2+45VのケーブルをB4+22.5V端子に繋いでみました。

7mほどの外部アンテナを繋ぎ、NHK第一、NHK第二、TBS、ローカル局の4局を受信出来ました。
汎用電源の端子を実測してみると
B2+67.5V端子は、96.9V
B4+22.5V端子は28.5Vでした。
先のラジオよりも消費電力が少ないみたいですね。
高周波増幅段の真空管をつなぐとちょうど良いかも知れません。
以上、「
アンティークラジオのレストア番外編 汎用電源を使ってみた
」 でした。
