2014.05.04
カテゴリ： スターウォッチング
Meade Autoguider Port Module (APM) #07509 のプチ改造をしました。
分解や改造は故障の原因となるばかりでなく、メーカーの一切の保証を受けられなくなります。分解や改造は自己責任で行って下さい。
ここで紹介するのは、やってはいけない改造です。
なぜなら、 私自身がこの改造によりオートガイダー（NexGuide）を破壊した経験 があるからです。
ですので絶対に真似しないでください。
オートガイドやPCによるガイドをしている天文家によく見かける光景ですが、電線ケーブルがグルグル巻きで足にひっかけでもしたらたいへんな思いをする。
ですので、電線ケーブルを少しでも減らしたい。
一方、ST-4端子の１番ピンはNCピンで余っているので、これを＋電源の供給源としたい。
以前にも同様の改造を行いましたが、今回は、Meade Autoguider Port Module (APM) #07509に対して行います。
詳細は過去の記事を参照ください。
NexGuideの耐圧は14Vですので、ST-4端子の1番から流入させる電圧も14Vを超えると壊れます。

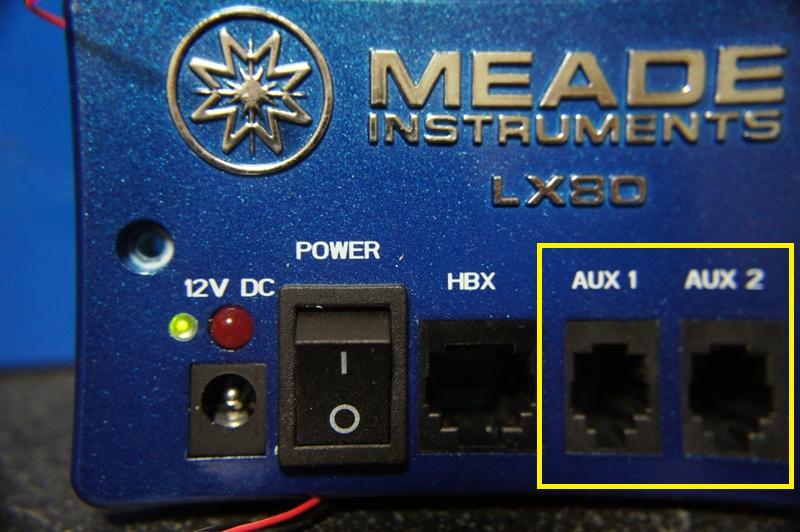

そして、赤道儀側ですが、今回はMeade LX80のAUX Portの端子の+12Vを利用します。
AUX Port上の４番ピンが+12Vです。

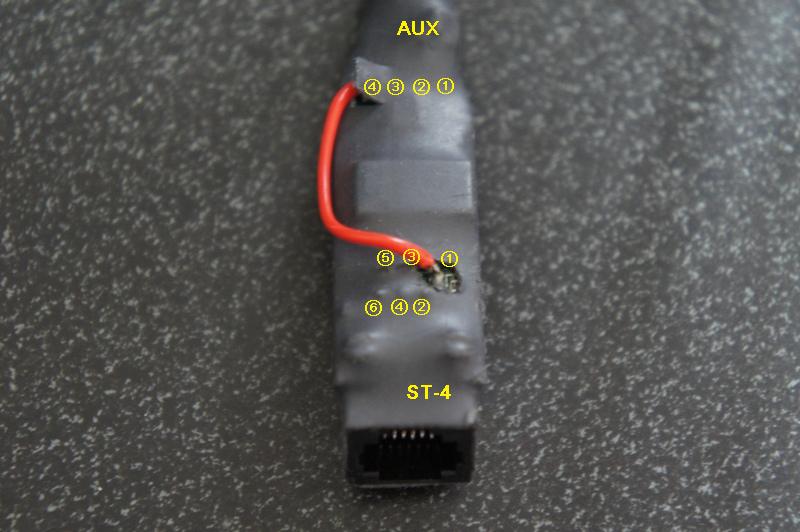

Meade Autoguider Port Module (APM) #07509 上で、AUXの4番ピン（+12V）とST-4の1番ピン(NC)をジャンパしてプチ改造は終了です。
この配線を誤ると、LX80やAudioStar、オートガイダー(NexGuide)が壊れます。
これで、NexGuideへの電源コードが不要になりました。
分解や改造は故障の原因となるばかりでなく、メーカーの一切の保証を受けられなくなります。分解や改造は自己責任で行って下さい。
ここで紹介するのは、やってはいけない改造です。
なぜなら、 私自身がこの改造によりオートガイダー（NexGuide）を破壊した経験 があるからです。
ですので絶対に真似しないでください。
オートガイドやPCによるガイドをしている天文家によく見かける光景ですが、電線ケーブルがグルグル巻きで足にひっかけでもしたらたいへんな思いをする。
ですので、電線ケーブルを少しでも減らしたい。
一方、ST-4端子の１番ピンはNCピンで余っているので、これを＋電源の供給源としたい。
以前にも同様の改造を行いましたが、今回は、Meade Autoguider Port Module (APM) #07509に対して行います。
詳細は過去の記事を参照ください。
NexGuideの耐圧は14Vですので、ST-4端子の1番から流入させる電圧も14Vを超えると壊れます。
そして、赤道儀側ですが、今回はMeade LX80のAUX Portの端子の+12Vを利用します。
AUX Port上の４番ピンが+12Vです。
Meade Autoguider Port Module (APM) #07509 上で、AUXの4番ピン（+12V）とST-4の1番ピン(NC)をジャンパしてプチ改造は終了です。
この配線を誤ると、LX80やAudioStar、オートガイダー(NexGuide)が壊れます。
これで、NexGuideへの電源コードが不要になりました。
