製作…GAOHOU プリアンプモジュール
関連記事１
GAOHOU プリアンプモジュールを音が出せるように組立てました。
こんな感じに繋げます
左から、メガネ型電源ケーブル～電源スイッチ～トランス～プリアンプモジュール～出力ケーブル(プリアンプモジュール付属品)～3.5mmステレオミニジャック。
メガネ型電源ケーブルは先日壊れた5.1chシステムのアンプから取外したもの。(ゼロ円)
電源スイッチは、近所のホームセンターにて購入。(値段忘れたけど500円前後だった気が…)
トランスは、何故か奢ってトロイダルトランスで、共立電子製HDB-12(L)。(2057円)
プリアンプモジュール(出力ケーブル付き)は、amazonにて購入。(698円)

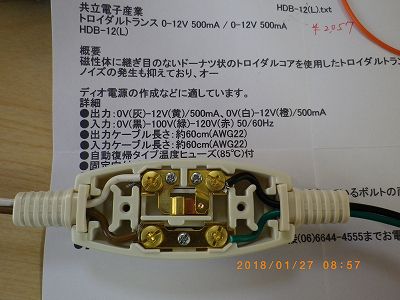

電源スイッチ組立て
左側が電源ケーブルから来るコード。
右側がトランスの入力側、黒コード(0V)と緑コード(100V)。

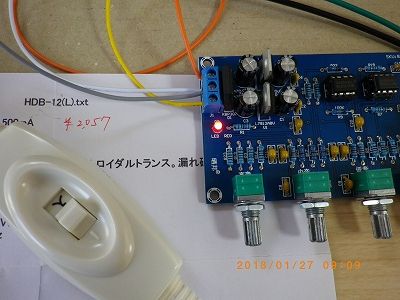

通電
電源ランプ(赤色LED)が点きました。
トランスの出力は0V(灰色)-12V(黄色)／0V(白色)-12V(橙色)なので、端子台の真ん中に白、灰を繋ぎ、黄、橙はそれぞれ端子台の両端に繋ぐ。
これで電源スイッチを「切」にして電源ケーブルをコンセントに挿す。スイッチを「入」にすると赤LED点灯する。
一応マルチメーターで電圧は当たってみたけどまあ妥当な数値でしたのでOK。

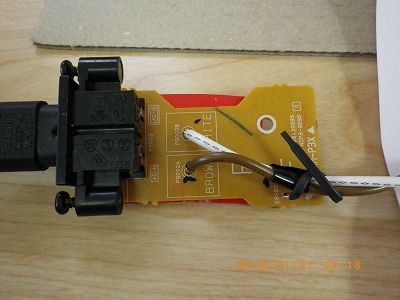

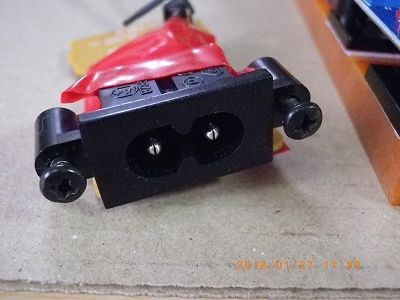

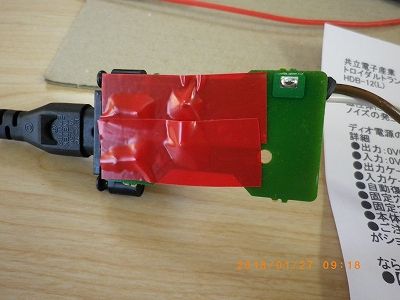

絶縁テープ貼り
メガネ型インレットのはんだ付け端子がむき出しで感電するのが怖いので絶縁テープを一応貼りました。壊れた機器から取外したものだからね。
表側こんな感じ
分離
アップ

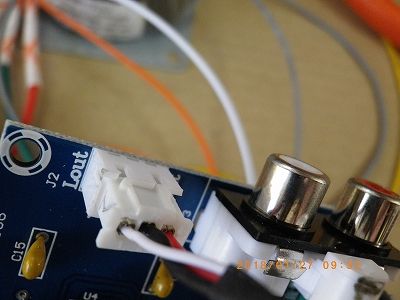

プリアンプモジュール出力端子コネクタ
出力ケーブルの両端にメスコネクタがついてるけど、基板側コネクタに挿したときにちゃんとL側が白、R側が赤のコードになる側のメスコネクタとは反対側のメスコネクタの方はちょん切ります。3.5mmステレオミニジャックと接続するため。

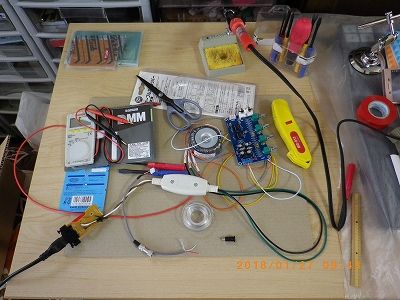

作業台こんな感じ

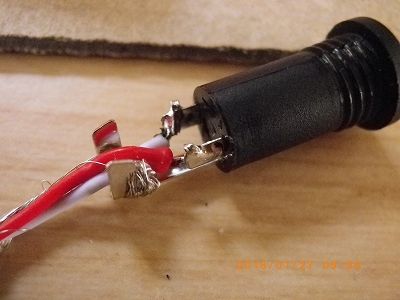

ちょん切った出力ケーブルの基板に繋がる方のコードを3.5mmステレオミニジャックにはんだ付け。1番端子がLなので白コードを接続。2番端子がRなので赤コードを接続。GNDは真ん中のでかい奴につなぐ。
裏側

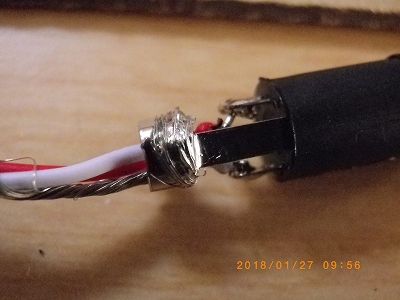

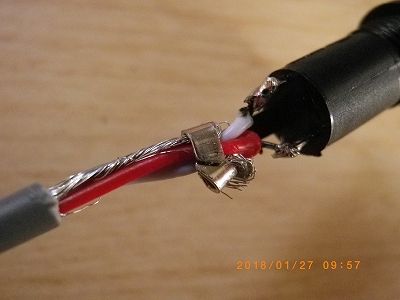

かしめ
ショートしない程度に。

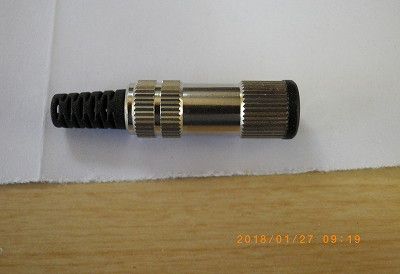

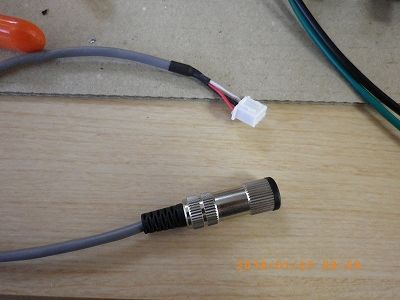

出力ケーブル加工出来上がり

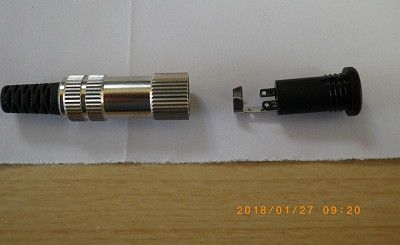

そうそう、あらかじめジャックのボデー(スリーブ？)をケーブルに通しておくことを忘れずに。

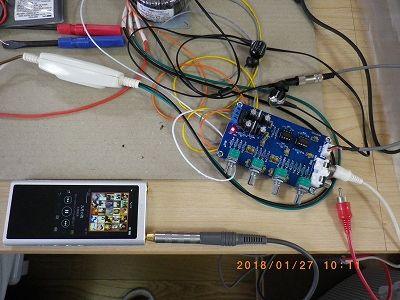

音出し簡易確認
ウォークマンからプリアンプモジュールの入力RCA端子に入れて、出力は先程作った3.5mmステレオミニジャックにイヤホンを繋いで聴いてみました。
4種類のボリュームの効きOK、RCA入力のL, Rそれぞれ片側を外してみて、ちゃんと外したほうが聴こえなくなるか確認しOK。プリアウトをイヤホンで聴いているので音はあまり大きくはありません。

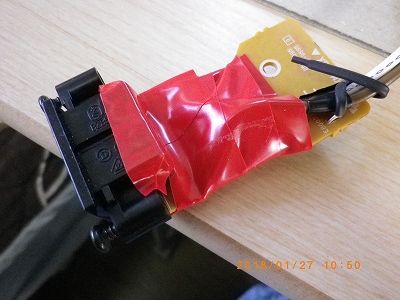

更に絶縁テープ
部品面側も金属がむき出しになってたのでテープを巻きました。
以上で、電気的接続は完了です。
次からは基板やトランスの配置・固定です。

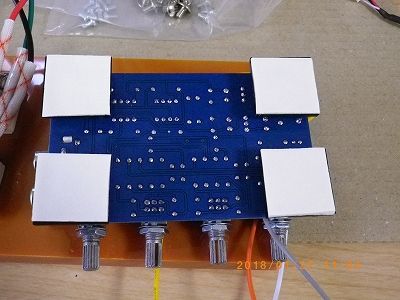

接着式スペーサー(M3ネジ用)を基板の四隅に仮止め

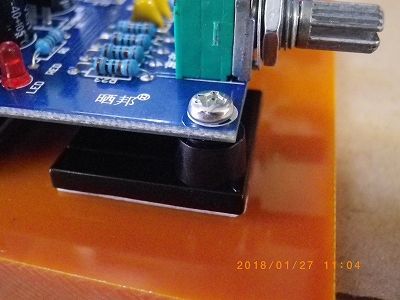

1箇所のアップです。

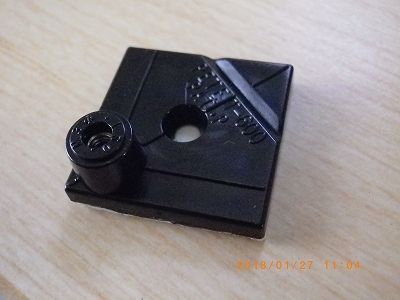

裏向き

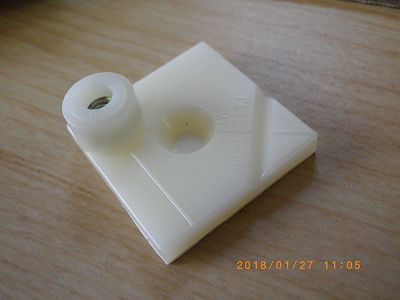

接着式スペーサー(M3ネジ用)(62円/個)
接着式スペーサー(M4ネジ用)(75円/個)(トランス用)

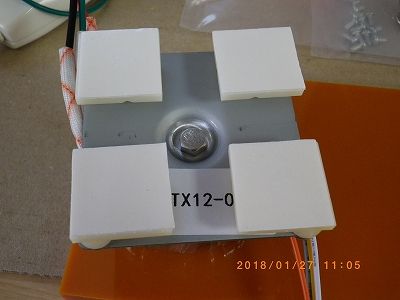

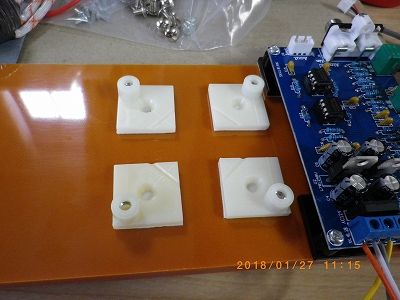

接着式スペーサー(M4ネジ用)をトランスの四隅に仮止め
裏向き

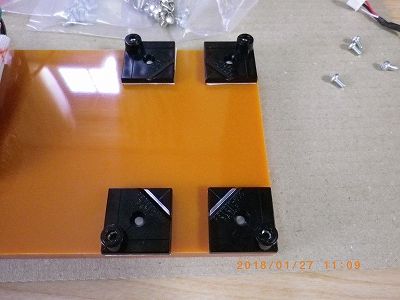

基板に仮止めした状態で離型紙を剥がしベーク板の希望の位置に置く
写真は仮止めネジを緩めて基板を外した状態。スペーサーをベーク板に押し付けて接着力を高める。

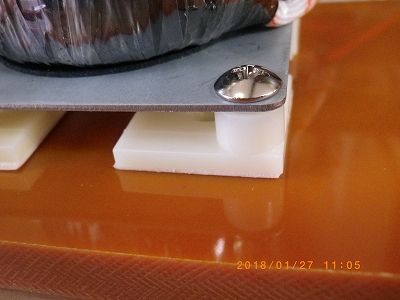

トランスも同様
接着式スペーサーをしっかりとベーク板に付けたら基板、トランスを本止め。

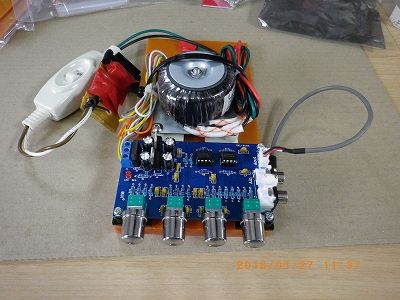

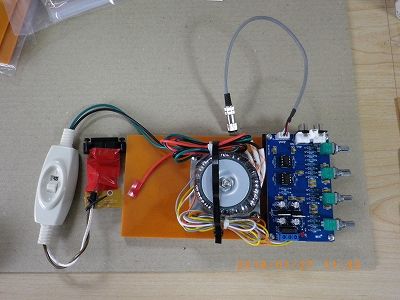

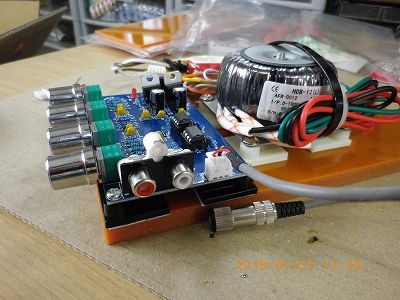

こんな感じ
あ、ベーク版は板厚10mmにしました。たわむのが嫌だったから。サイズは既製品を選んだら、たまたま基板の幅とほとんど同じ幅でした。(ベーク板、共立エレショップにて1327円)
トランスの入力側、出力側のケーブル長さはどちらも60cm位で邪魔くさいのでコードクランプで止めて、更にトランスに長いコードクランプで止めました。

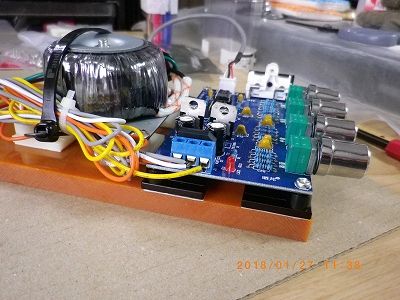

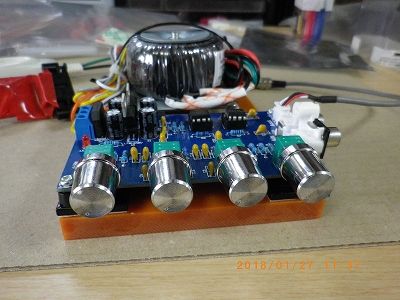

ギャラリー１
ギャラリー２
ギャラリー３
ギャラリー４
ギャラリー５

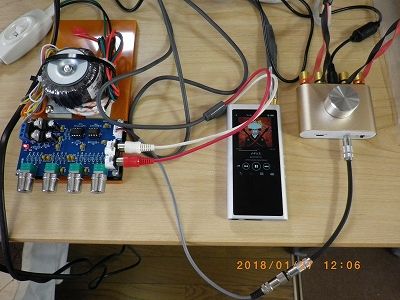

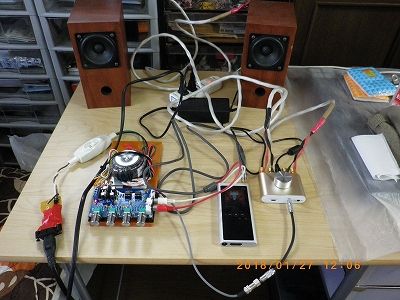

パワーアンプを繋いで音出し
こんなんです

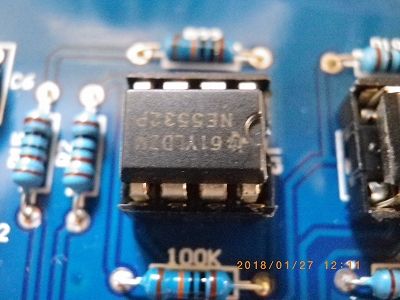

プリアンプモジュールのオペアンプ
TI製のNE5532Pでした。

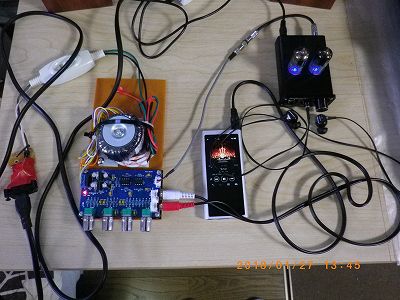

ヘッドフォンアンプ(ZHILAI Audio製 D1)を繋いで音出し
ZHILAI Audio製 D1
関連記事
あと、ついでに手持ちのオペアンプから適当に交換してみたので音質雑感・・・。(ヘッドフォンアンプを通してイヤホンで試聴しました)
標準品TI製NE5532Pだと、ダイナミックレンジがナローで暗い感じの音だったのが、手持ちのに変えると明るい音になったり、音の余韻がよく聞こえるようになったりしました。
もっとも、このプリアンプモジュールは「高」「中」「低」音の３バンドのトーンコントロールがついているので、それをいじればなんとでも音色がある程度は変えられるのですが、試聴は高中低とも中点付近に設定して聴きました。
で、オペアンプですが、結局、手持ちの中からJRC製NJM4580DDに交換しました。市販価格は標準のNE5532PよりもNJM4580DDのほうが安いのですが、音が元気が出て粒立ちもよく残響感も良かったので。
製作時間：朝8時半～昼12時頃まで（試聴時間は含まず）
