改良！コマ図ロールBOX

カテゴリ：自作パーツ

旧ブログからの移植（２０１１・１・９）

来月2月27日のブルベ200Kのキューシートが発表されているので、いつものようにダウンロード＆データ加工をする。
そして、「オレ専用コマ図ロールBOX」に格納するわけだが・・・・・・。

ところが今年は昨年と違ってハンドルが「アルミ→フルカーボン」になったので、自作マルチ・コンパクトブラケットを取り付けようとすると、カーボンハンドルを破壊しないように、トルクレンチが必要なわけで、なにかと面倒くさい。

よって、以前「サイコンにもチェレステを…」で使用した、TOPEAK製の固定ブラケットをそのまま流用して、それを「オレ専用コマ図ロールBOX」に取り付けることに。これでトルクレンチ等の特殊工具は不要だ。

ただお互いをくっ付けただけの、あんとも安易な発想ではあるが、「う～ん。我ながらあっぱれ」・・・な出来じゃ。

↓ 過去のロールBOXを一旦バラして。

↓ ブラケットと接する予定の真ん中のクッション以外は不要なので、ベリベリと剥がしていき。

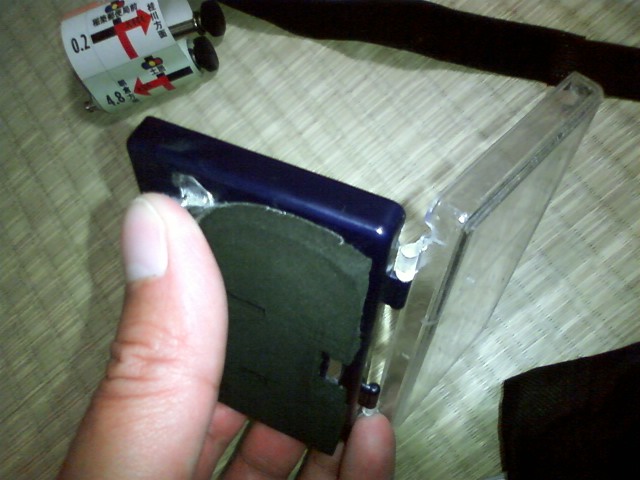

↓ TOPEAKのサイコン固定ブラケットを用意して。

↓ 来月のブルベのキューシートをロール状のコマ図に加工して格納。これにて完成。

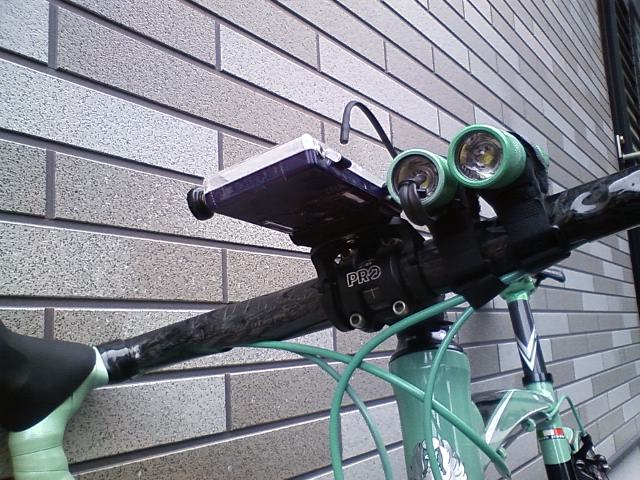

↓ 実車に搭載！

↓ ハンドル取り付け位置の関係（ついうっかり）で、TOPEAKブラケットとコマ図ロールBOXとの位置を再度変更するハメ

↓ まぁでもなんとか上手くいったナ。

↓ 夜間照明の「光ファイバー」のレイアウトも再構築。（照度および各表示の見やすさもチャックしたが、問題なし）

↓ やっぱもうちょっと大きく見やすくしたくなった（急に気が変わった）ので、別ケースで作り直し。
前のケースは
◆軸が振動でカタカタ鳴って、微妙にうるさい。
◆軸がステンレスで重い。
◆フタの固定力がイマイチ。
以上を改良しようとすると、いっそ別ケースで新造したほうが早い。・・・と、思いつく。

軸は「ジュースを飲むときに使う”ストロー”」を使用。ずいぶん軽くなった。
ちなみに、ストローは強度的に問題ない。だって、スラスト荷重には弱いがラジアル荷重には強いから。
新ケースも肉厚が以前よりも薄いので、大きくなったけど重量的には以前よりも軽い。
そして軸の振動対策には、ノブとケースの間に輪ゴムを仕込んだ。
これでスラスト方向とラジアル方向のガタが消えて、振動しない。また振動による回転スリップも防止する。

↓ 夜間照明（光ファイバー）による視認性の具合も問題ないですね。
