2015.07.01

ダウンチューブ下のツール缶の最大化

カテゴリ：アクセサリ

これまでのツール缶はこんな感じでした。

(→ リンク先 )

そういえば、ＳＫＳケージを一度も使わずにガレージで眠っていることをふと思い出しました。

(→ リンク先 )

ここで突然アイディアが・・・(というか欲求がｗ)。

これでツール缶の容量が最大化できました♪

↓ 普通にはＳＫＳケージをダウンチューブ下に設けることは不可能(前輪タイヤと当たる)。

　素材はＭＣナイロン製で21g(軽量)。
　厚みは6mm、60mm下方へボトルケージ設置位置をオフセット。
　設計はワタシですが、ご厚意によりＹ岡さんが製作してくださいました。
　Ｙ岡さんにはお礼にPBPのお土産を差し上げたいと思いますｗ。

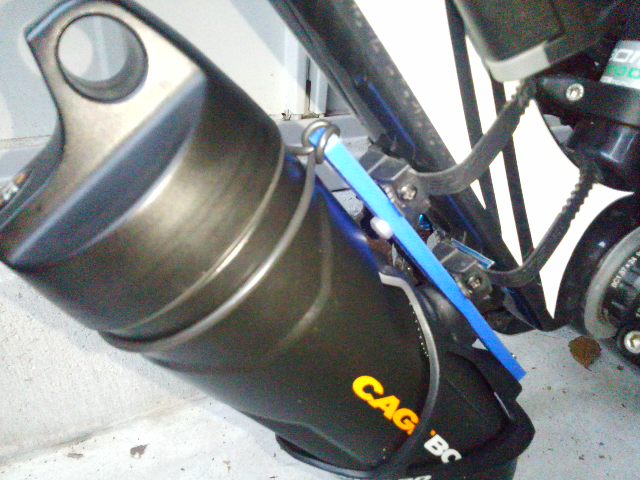

↓ 首がもたげないように、フッ素O-Ringでツール缶の首を引っ掛けて、振動や衝撃で飛び出さないようにしてあります。
　そしてツール缶のフタと本体の間にO-Ringを噛ませて、雨やWET路面からの水の跳ね上げによる浸水を防止します。
　この防水処理は過去の雨ブルべで実績ありの改善方法です。

↓ ツール缶が長くなった分、底のほうまで手が届かなくなります。
　なので中身が取り出しにくいのを防ぐため、巾着袋を使って中身の出し入れをしやすくしてます。
　実際のブルべでわざわざツール缶を車体から引き抜く必要がないので、こういう巾着袋運用のほうが便利です。

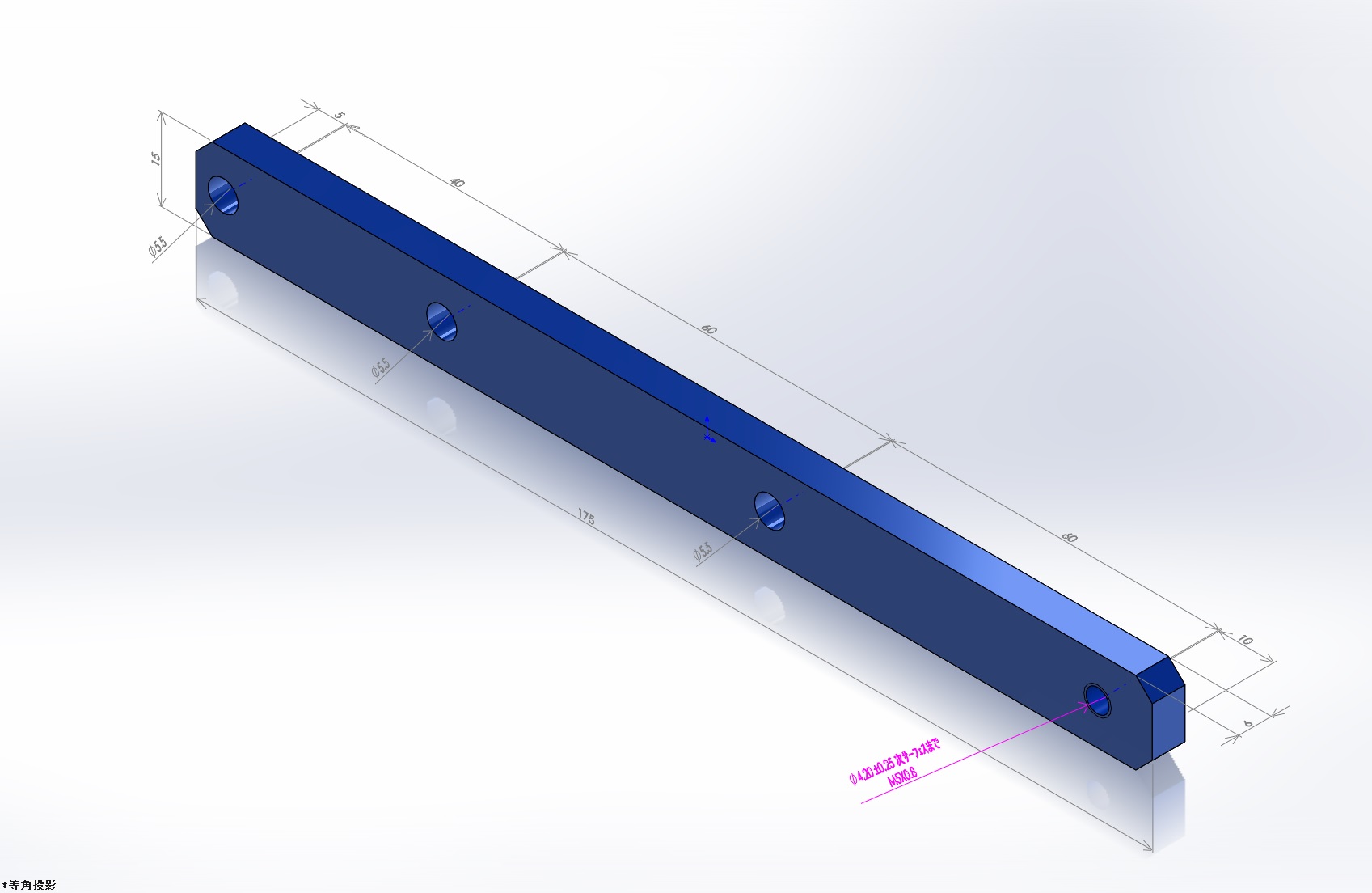

↓ ＭＣナイロン製ボトルケージ・オフセット・ステー設計図

お気に入りの記事を「いいね！」で応援しよう

Last updated 2015.07.01 17:16:57
