Tsukuba Sky .Labでは、規格書に基づいて作業をしています。
一般でも購入出来ます。

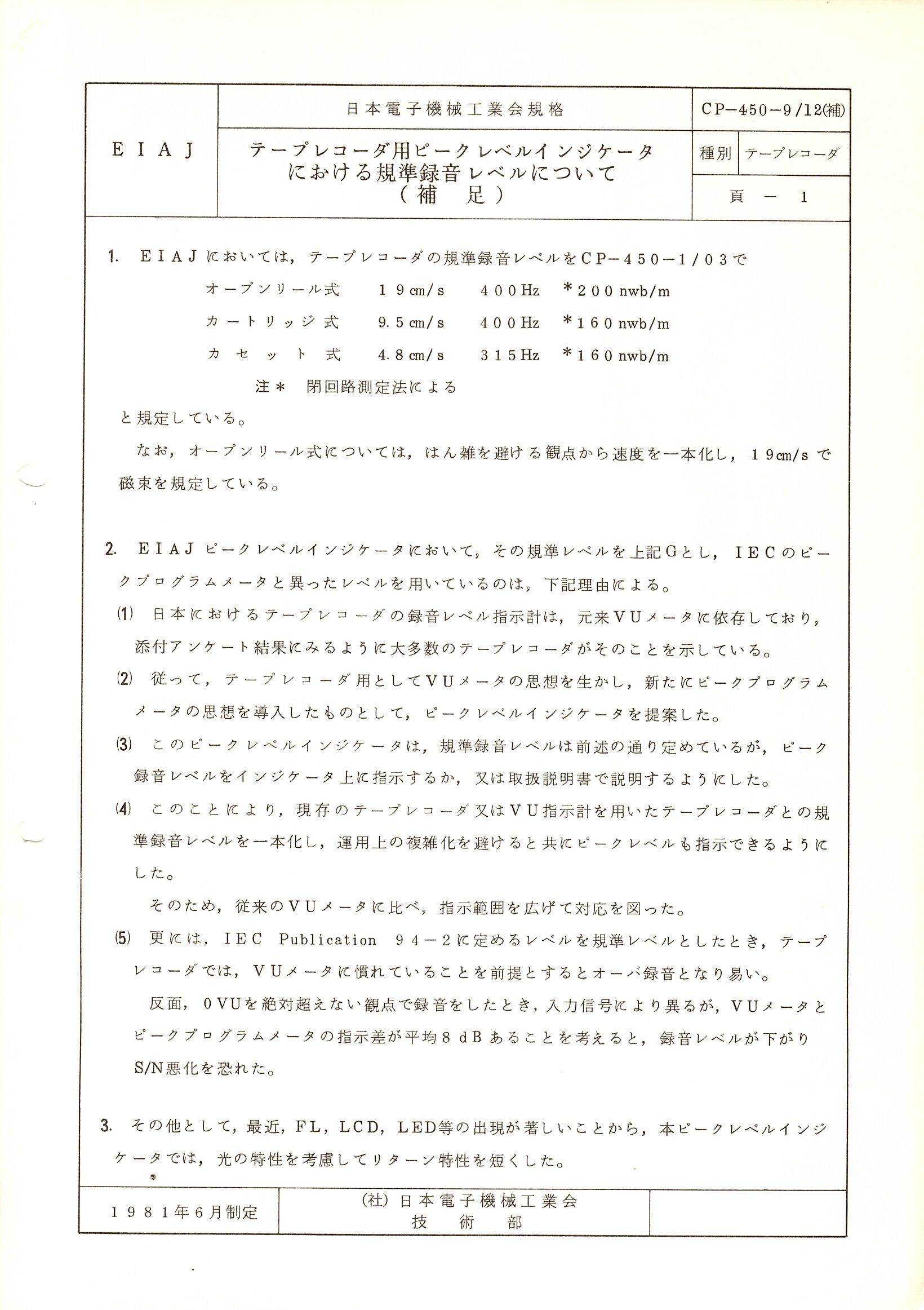

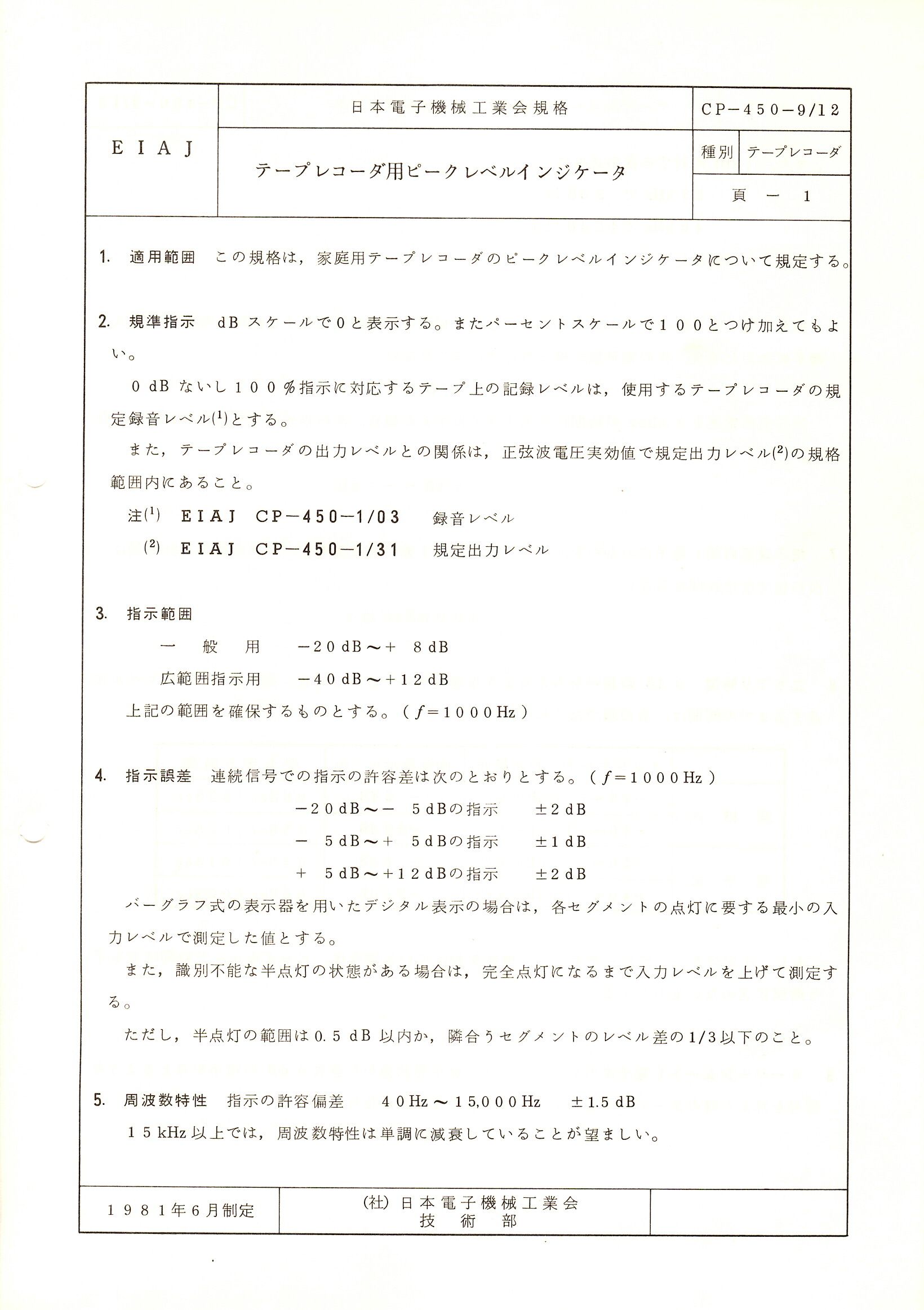

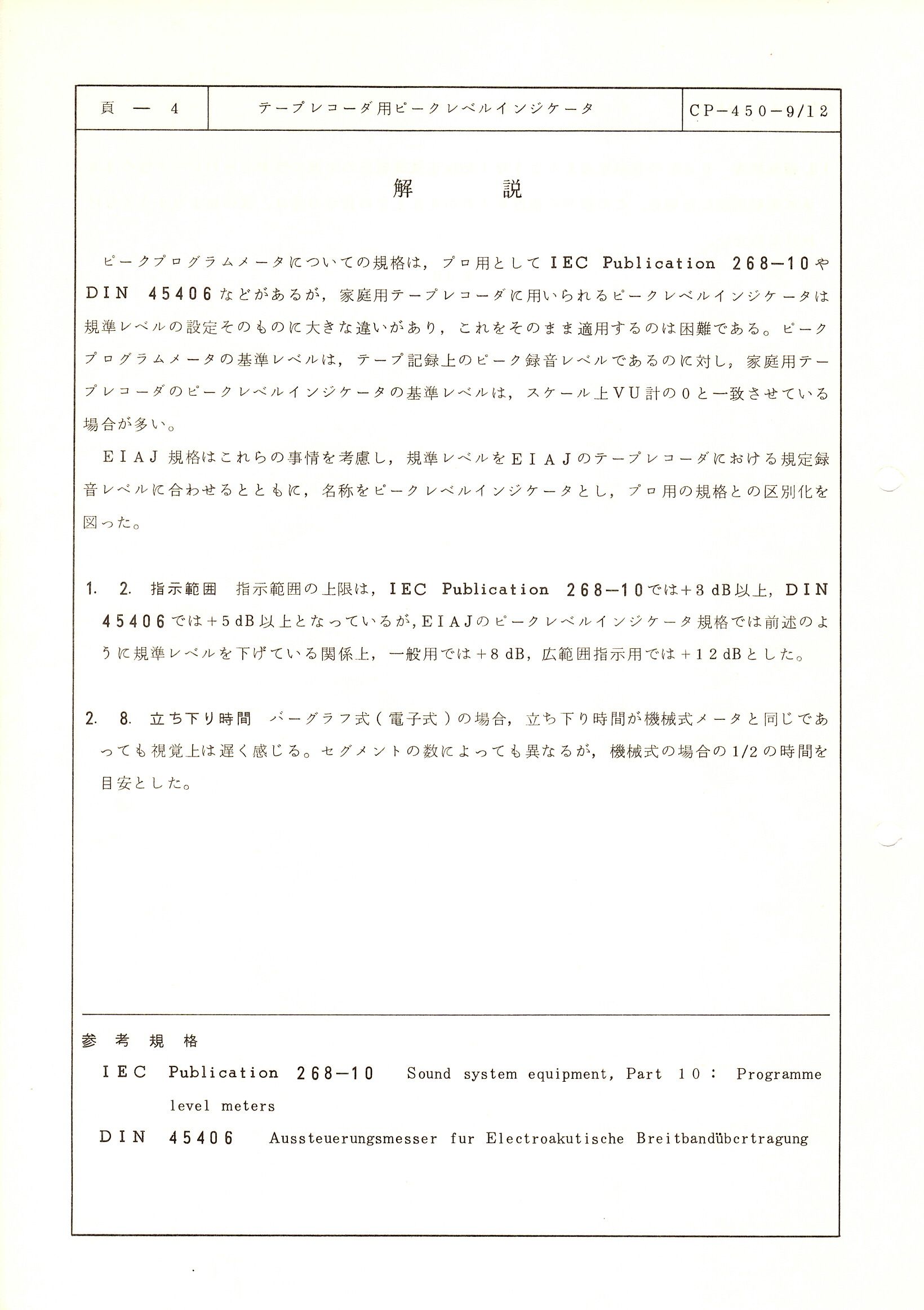

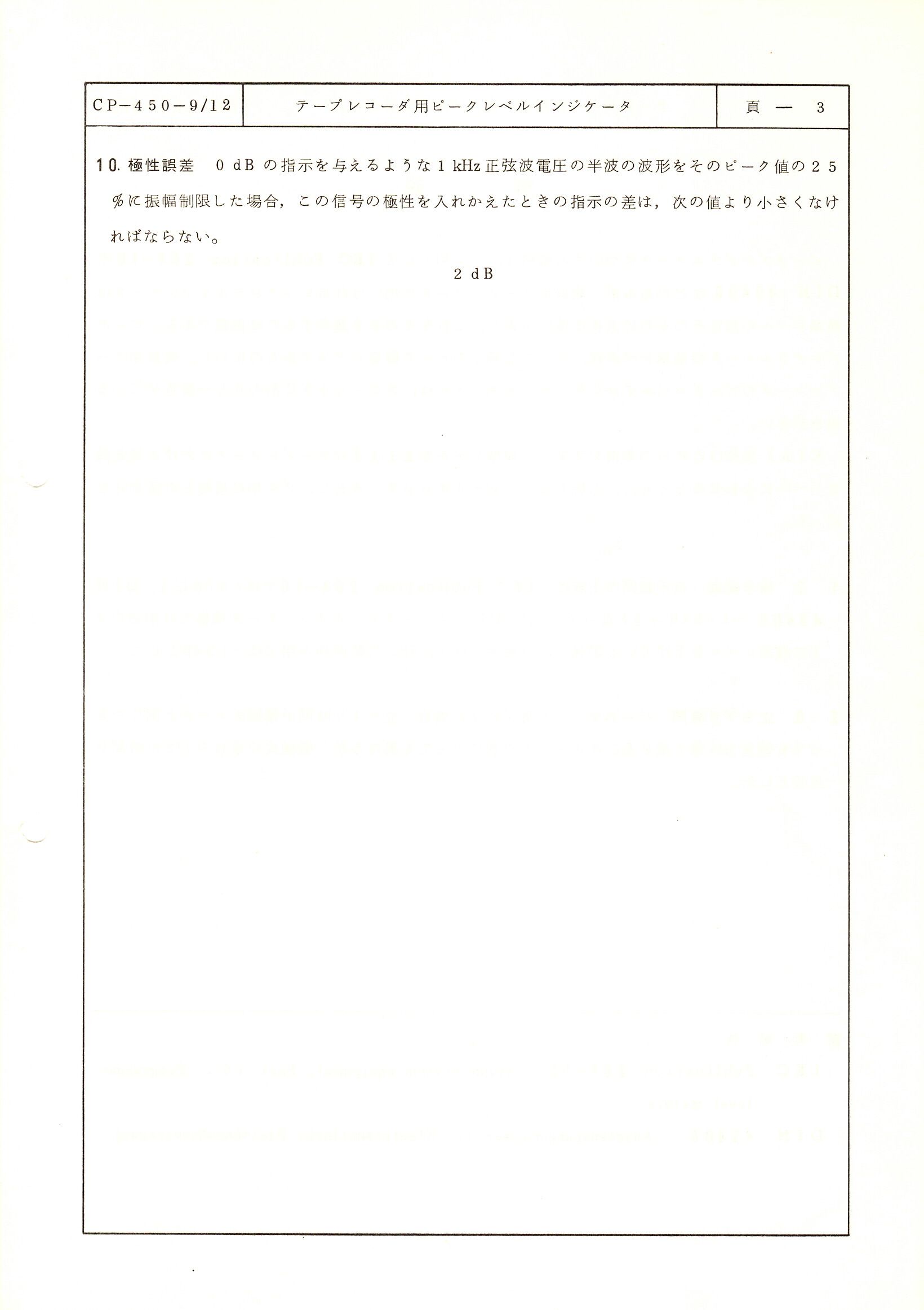

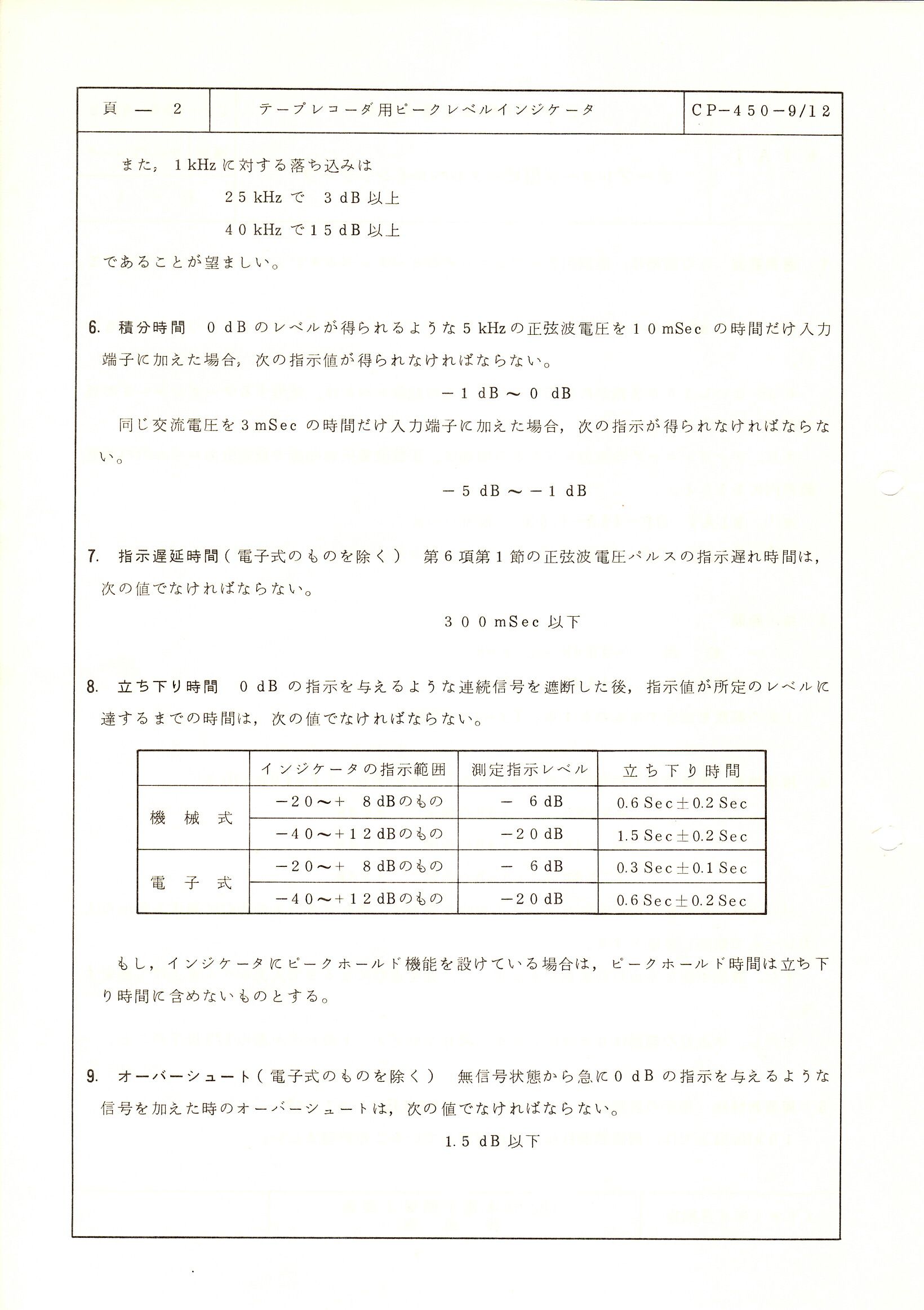

ご紹介するのは、アナログテープレコーダーの規格書です。
規格書はEIAJをはじめDIN、JIS、IEC、CRS、Dolby　等あります。
その中で、わが国の規格として1981年6月に制定された。
基準レベル、試験方法など細かく規定されているが、多くは上記の規格に準じている。
基準レベルについては、当初IECに準拠するつもりであったが　、VUメータが当時は主だった
事からこれの使用を前提に定める事にした。
IECの基準録音レベルではVUメータでは指示しきれない為です。

閉回路磁束です。

テープ速度（cm/s）　　　　　周波数（Hz）　　　　　磁束（ｎWb/m）
３８．１　　　　　　　　　　　１ｋ　　　　　　　　　　　３２０
１９．０５　　　　　　　　　　１ｋ　　　　　　　　　　　３２０
　９．５３　　　　　　　　　　３１５　　　　　　　　　　２５０
　４．７６　　　　　　　　　　３１５　　　　　　　　　　２５０

EIAJの基準録音レベルは閉回路磁束であり、IECも閉回路磁束と記されてはいるが、現実にはDIN
がそのまま移行しており、DINの磁束値は測定値の異なる開回路磁束である為　これを閉回路磁束値
になおすと厚み損失の影響でやや低めの値となる。
また、JISのオープンリールの録音レベル（JIS C 5541）も開回路磁束値で２００ｎWb/mであり
これを閉回路磁束になおすとほぼ１８５ｎWb/mとなる。

オープンリール式、カートリッジ式、カセット式とも一様にIECの基準録音レベルに対し
４ｄB低い値に定めた。

規格は時代と共に改定され
　現行：　EIAJ CP-450　磁気テープ録音再生システム　も1991年には
　改定：　EIAJ CP-2311　磁気テープ録音再生システム　として4月に発効されている
