わたしはコチラのサイトを参考にさせてもらいました。

ここの乗っている計算式の下に書いてある注釈では

第二ダクトの設定周波数(つまり低音の限界点)を、

｢ＳＰユニットの最低再生周波数の０．７倍～１倍程度｣

としている。一般的には最低再生周波数＝foなので

カタログ値の35.7Hz辺りを目標に設計を考えた。

で、その為のキャビネットの設計だ。

色々考えたのだが、結局この形になりました。

コチラが外形図。

ダクトパイプは塩ビパイプVU-50(外形Φ60/内径Φ56.4)の使用を見込んでいる。

以前スピーカーの端材を使ったのでこの様になっている。

もしこの形で作るなら(後述するがこの図面で作ってはいけない^^;)

開口部はΦ60にして、パイプを打ち込む形にする必要がある。

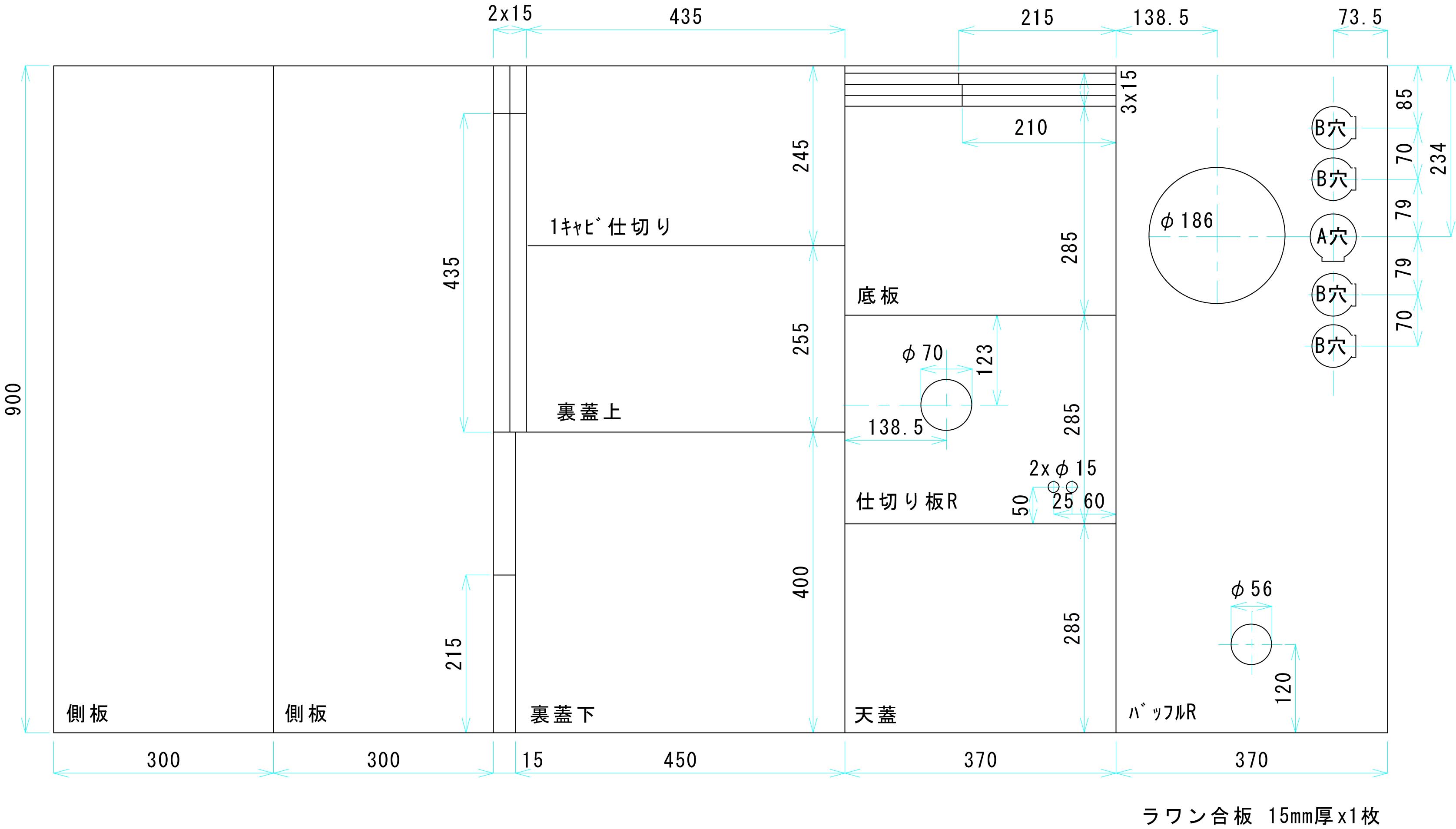

で、こちらが板取図。私の頭ではこれが限界でしたw

実はこの図面通り切出しても、外形図に掛かれている部材は揃わない。

実は在庫で持っていた端材を一部使って

補強桟にしたのだ。

これらを使って得られたキャビネット容量は

第一空気室：29L
第二空気室：43L

ここで定数は第二ダクトの内径Φ56.4と

第一ダクトの長さ1.5cm(つまり第一ダクトは穴を開けるだけにした)。

これを基にEXCELで計算すると、

第一ダクト直径が7cm、第二ダクトの長さが8cmで

第一ダクトの周波数72.5Hz

第二ダクトの周波数28.9Hz

が得られた。foより第二ダクトの周波数を下げたのは

なるべく低音を出したかったからだ。

(これが後々致命傷となる)

次回はネットワークについて記述する予定です。

まだまだ続くよ♪

(´・ω・`) ＜また長くなりそう...
