2016.03.20
カテゴリ： RF-1401D/RF-1405/RF-1700
3台目の件を ブログに書いた
のは2015/2/18で、清掃をはじめとする1次整備は2015/3/15にやっているので、ほぼ1年間放置プレーだったことになります😅

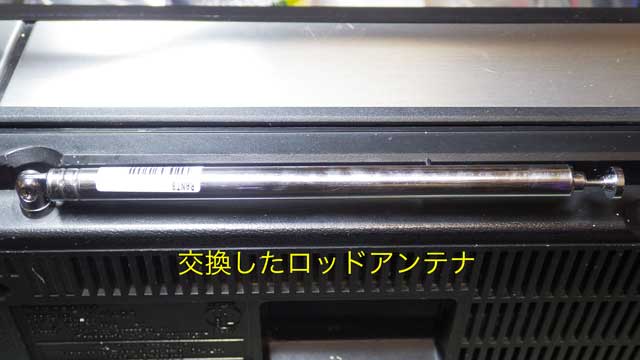

見事に曲がっていたロッドアンテナは予想通り折れてしまったので、手持ちの新品と交換しました。

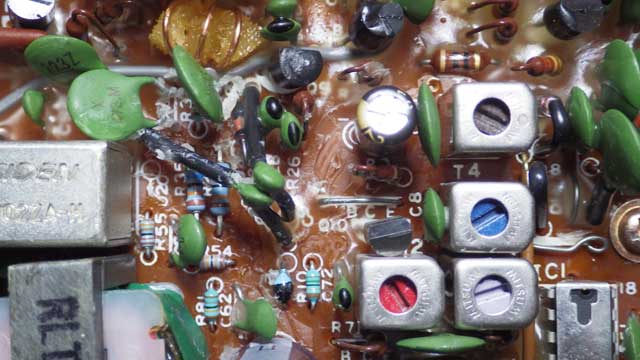

最初に交換したのは下に写っているパーツと電源平滑用のケミコン10V2200μFです。

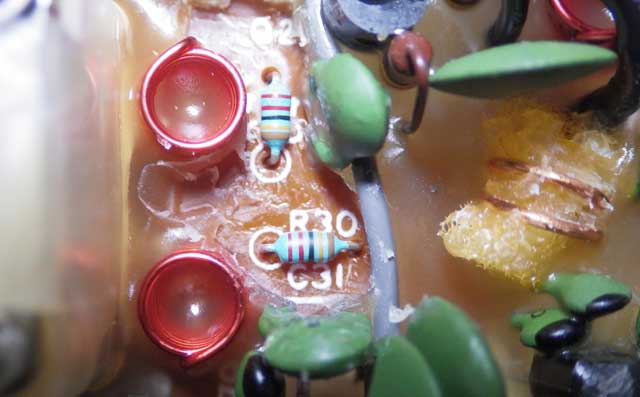

抵抗器はMΩ台と100kΩ台の抵抗で、RF/AFの分け隔てなく金皮抵抗と交換しました。
左端の3.3MΩは手持ちがないので、2.2＋1MΩで代用しました。

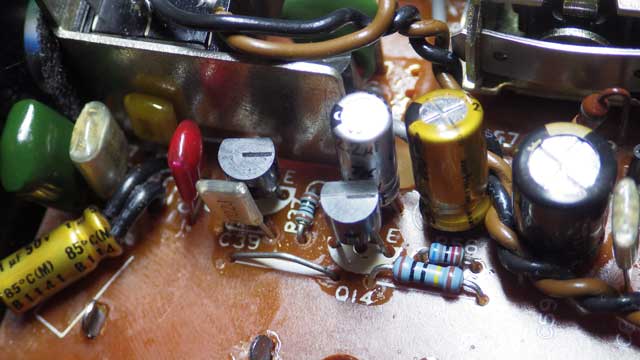

下はAFアンプ部で、トランジスタは交換していませんがセラミックコンデンサをフィルムコンデンサへ交換、ケミコンは適宜オーディオ用と交換しています。

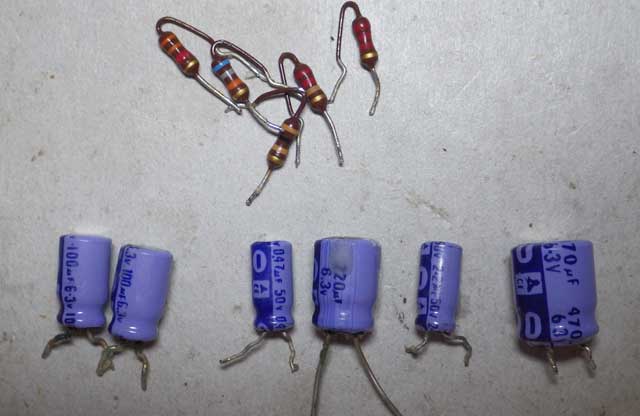

続いて外した部品は下の通りです。

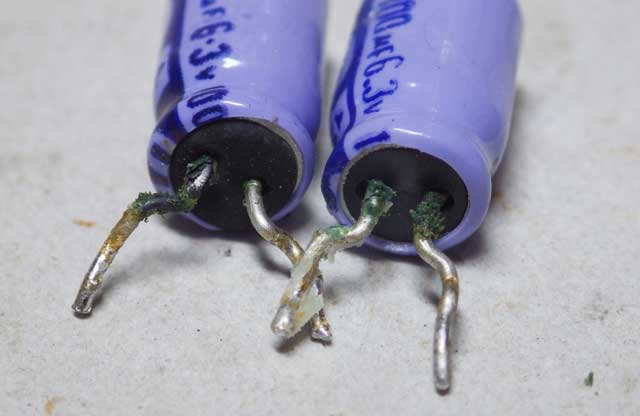

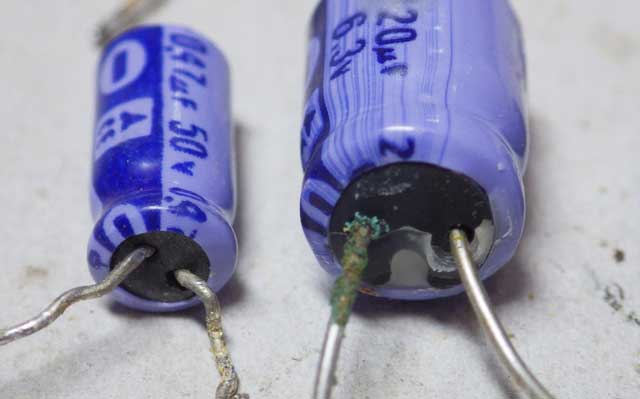

各部のケミコンも適宜交換しましたが、この腐食は電界液漏れでしょうかね〜？
見事に曲がっていたロッドアンテナは予想通り折れてしまったので、手持ちの新品と交換しました。
最初に交換したのは下に写っているパーツと電源平滑用のケミコン10V2200μFです。
抵抗器はMΩ台と100kΩ台の抵抗で、RF/AFの分け隔てなく金皮抵抗と交換しました。
左端の3.3MΩは手持ちがないので、2.2＋1MΩで代用しました。
下はAFアンプ部で、トランジスタは交換していませんがセラミックコンデンサをフィルムコンデンサへ交換、ケミコンは適宜オーディオ用と交換しています。

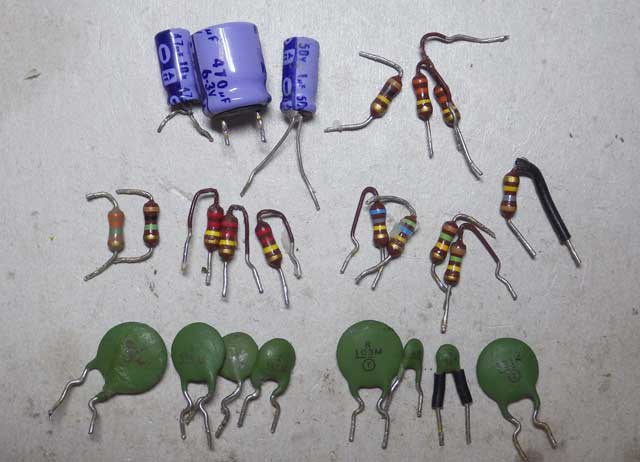

続いて外した部品は下の通りです。
各部のケミコンも適宜交換しましたが、この腐食は電界液漏れでしょうかね〜？
