2020.09.18
ブログの上では2018/10/21が最後の扱いでしたが、このあとRF-444から外したバリコン、AM発振コイルと交換してもAMは受信できないというのは確認していました。RF-081の動作不良はおそらくIC不良（AN7220A）が原因だろうと言う事は判りました。
IC自体は米国の販社から購入して持っていたんですけど、部品交換が面倒（ダイヤル指針に付いているLEDの配線が必ず切れる）なのでずっと先送りしていましたが、本日ようやく手を付けて標題の通り復活しました
AM,FMのトラッキング調整をやった結果、拙宅のポータブルラジオとしては最強性能かも知れないほどの受信性能を発揮しています。いつものように色々と部品交換していますから、それも影響しているかも知れませんけどね。
今回交換したのは、下の画像でICと書いてあるシールド板に覆われたAN7220Aです。このICはAMの局発、混合、AM/FMの中間周波増幅、検波とAFアンプ機能を内蔵しています。

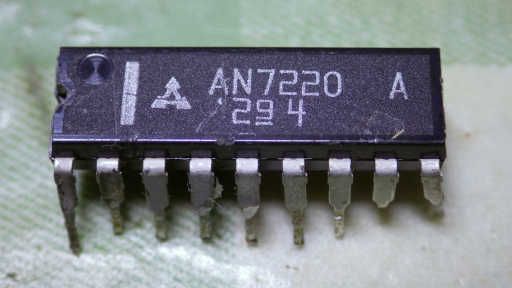

取り外したAN7220Aです。まあこの手のICが故障することなんてないだろうと思いましたが、万一のことを考え3つだけ購入していたんですよ。ラッキーでしたよ
IC自体は米国の販社から購入して持っていたんですけど、部品交換が面倒（ダイヤル指針に付いているLEDの配線が必ず切れる）なのでずっと先送りしていましたが、本日ようやく手を付けて標題の通り復活しました
AM,FMのトラッキング調整をやった結果、拙宅のポータブルラジオとしては最強性能かも知れないほどの受信性能を発揮しています。いつものように色々と部品交換していますから、それも影響しているかも知れませんけどね。
今回交換したのは、下の画像でICと書いてあるシールド板に覆われたAN7220Aです。このICはAMの局発、混合、AM/FMの中間周波増幅、検波とAFアンプ機能を内蔵しています。
取り外したAN7220Aです。まあこの手のICが故障することなんてないだろうと思いましたが、万一のことを考え3つだけ購入していたんですよ。ラッキーでしたよ
