愛天堂のFMラジオモジュールM5807LAを使ってみた。
それに周波数表示液晶まで載せた優れものである。
いつか使ってみようと買っておいたのを、
適当なケースがダイソーで見つかったので組み込んでみた。
結論から言うと、とても良いと思う。
ただ、ダイソーのケースがすごく硬くて加工が難しくて僕はちょっと失敗したんだけれども、
FMラジオとしては立派なのができたと思う。
まずは愛天堂のホームページ。
僕はダイソーで税込み770円の時計を「ケースとして」買ったので合計1429円。
若干のスイッチとインダクター及び電解コンデンサーを加えても2000円はいかない。

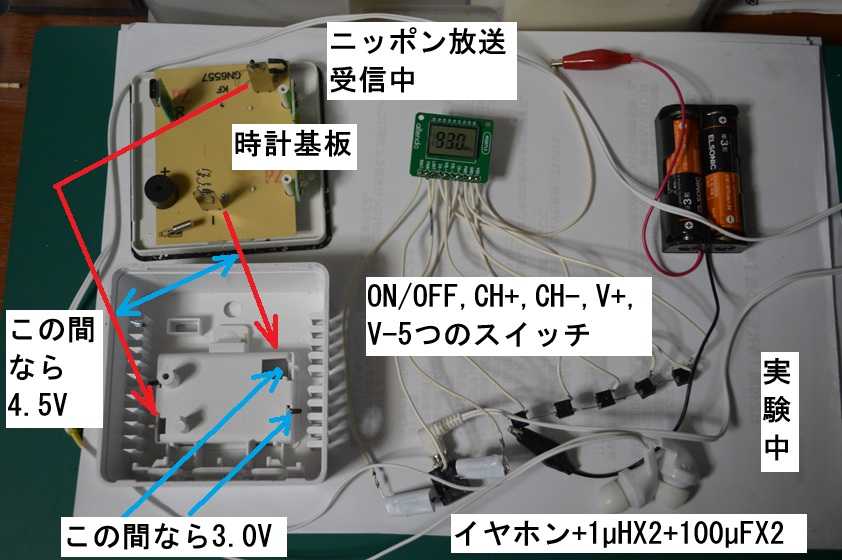

ダイソーの時計は1.5Ｖ（単4）Ｘ３＝4.5Ｖの電池ケースとして使っているが、
このラジオモジュールは3.0Ｖ用なので、電池ケースの2本分の所を使って3Ｖを得ている。
まぁ最初はＦＭラジオ部分を実験した。
左下に書いたように全体としては4.5Vなんだけれども、
電池を直列につなぐ金物部分にＦＭラジオモジュールのＶＤＤをつなげば3Ｖが得られる。
この時点でＦＭラジオとしては完成しており、
79.5MHzのＮａｃｋ５から93.0MHzまで１５局くらいは受信できる。
FM横浜はニッポン放送よりも近いせいもあってすごく電波が強い。
なおかつ近所のローカルＦＭ（ミニＦＭ局：金沢区限定）まで聞こえる。

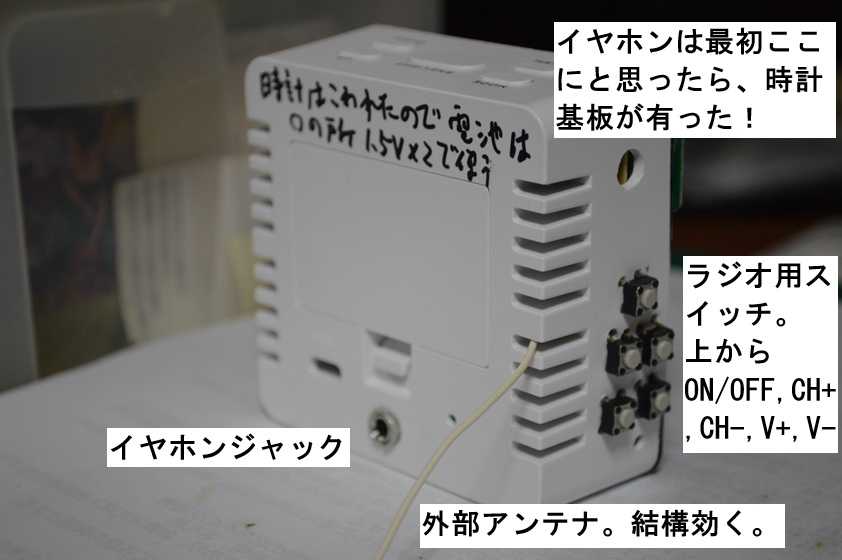

付けてみる。
ただここで失敗した。
イヤホンジャックを横面に付けようとしたら時計の基板とぶつかって入らない。
開けた穴はみっともないけれどそのままにして、裏面下部に変更した。
ちょっと見苦しいけれど、なんとか取付終了。
再度分解して調べたら、力まかせに閉めたのでUSB入力部分が折れていた。
仕方ないのでUSB入力はあきらめて、再度フタを閉めたら時計はついたがFMラジオはダメ。
また分解してあちこち調べたらGND配線がからまってはずれていた。
再度フタを閉めたら、FMラジオはついたが時計の表示がおかしい。
LEDが一部消えているし、コントロールが効かない。
どうも基盤が壊れたようだ。
そりゃそうだと思った。
FMラジオの配線が時計の基板を圧迫してるし、
USB入力部分が壊れるほど力まかせに押し込んだし、
何回も分解復旧をするたびにあちこち「バキバキ」となっていたし。

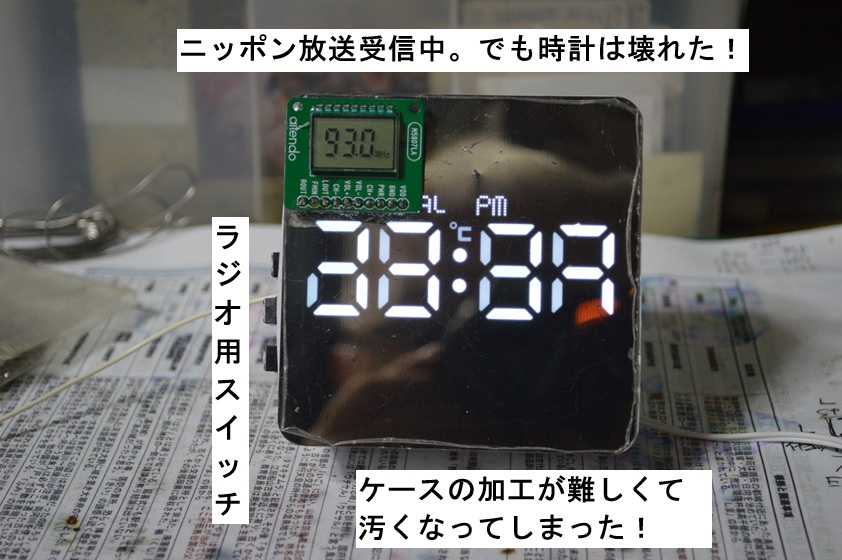

なので、FMラジオとしては完成したけれども、
ダイソーの時計は単なる電池ケースと化してしまった。
多分器用な人ならば時計もＦＭラジオも使えるようにできたんだろうけれど、
僕は不器用なので、ＦＭラジオは生き延びたけれども時計は死んじゃった。

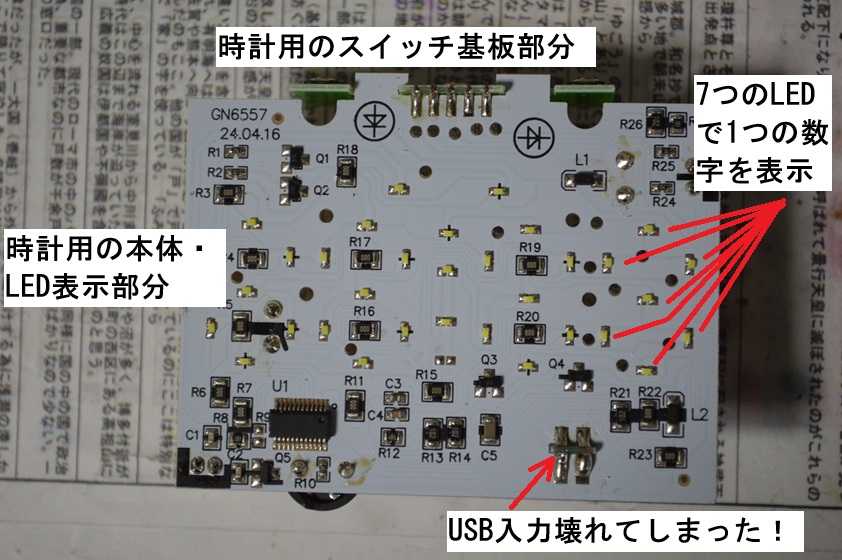

ちなみに時計の基板はこんな感じ。
そう、この辺がよく工夫されていて上手いと思ったんだけれども、
数字の表示は７セグメントのLEDはつかっていない。
7個のLEDを点灯させて、ケースの半透明部分を透過して数字を表示しているのである。
7セグメントのＬＥＤは高いからなぁ。
よく考えていると思う。
時計が死んじゃって残念だったけれども、
愛天堂のFMラジオモジュールM5807LAは良いFMラジオモジュールだと思う。
ケースの工夫をすれば、周波数表示付きの自分用のオリジナルFMラジオが作れるなぁ。
花びんに仕込んだり、本棚に組み込んだり、自由な発想でFMラジオが作れる良い商品だと思う。
