ずーっと以前に愛天堂に遊びに行った時に買った
★EASY版★フルバンドDSPラジオキット [K-443A]を作りました。
でもこれってもしかすると正規版の [K-443A]じゃないのかもしれません。
何故なら回路図上は同じなのに見た目が違うから。
愛天堂のホームページはこんな感じです。

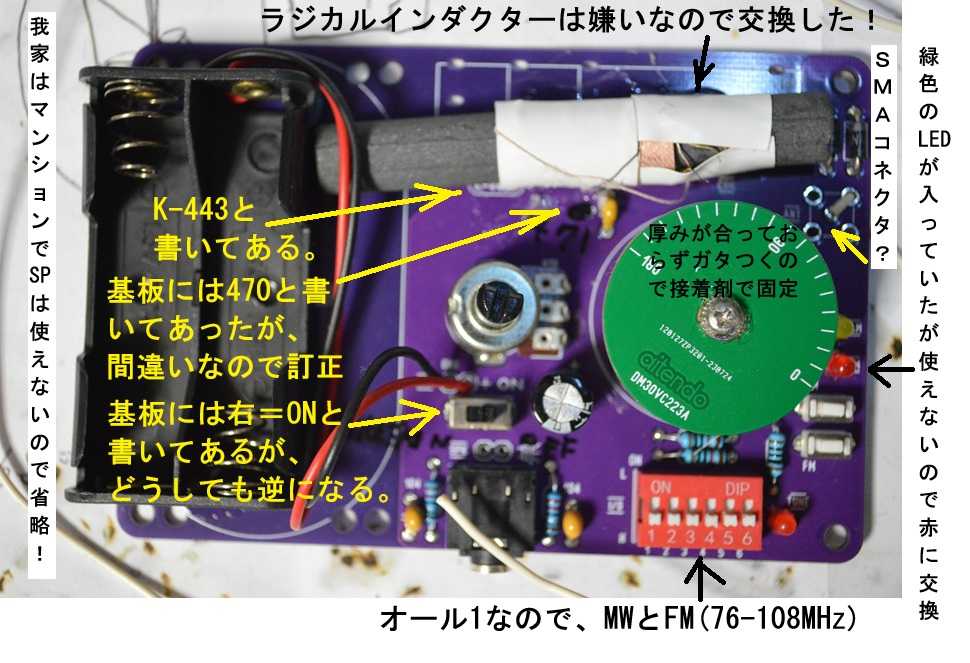

でも出来上がったのはこんな感じであちこち違います。
バーアンテナは僕がラジカルインダクターが（感度が落ちるので）嫌いで変更しましたが、
ホームページのＫ－４４３と大きく違うのは、アンテナがＳＭＡコネクターであること。
まぁこれは愛天堂のお姉さんがテレスコピックアンテナでは感度が低いので、
より良い製品にしようと頑張ったのでしょう。
ただ、プリント基板があちこちホームページの物と違っています。

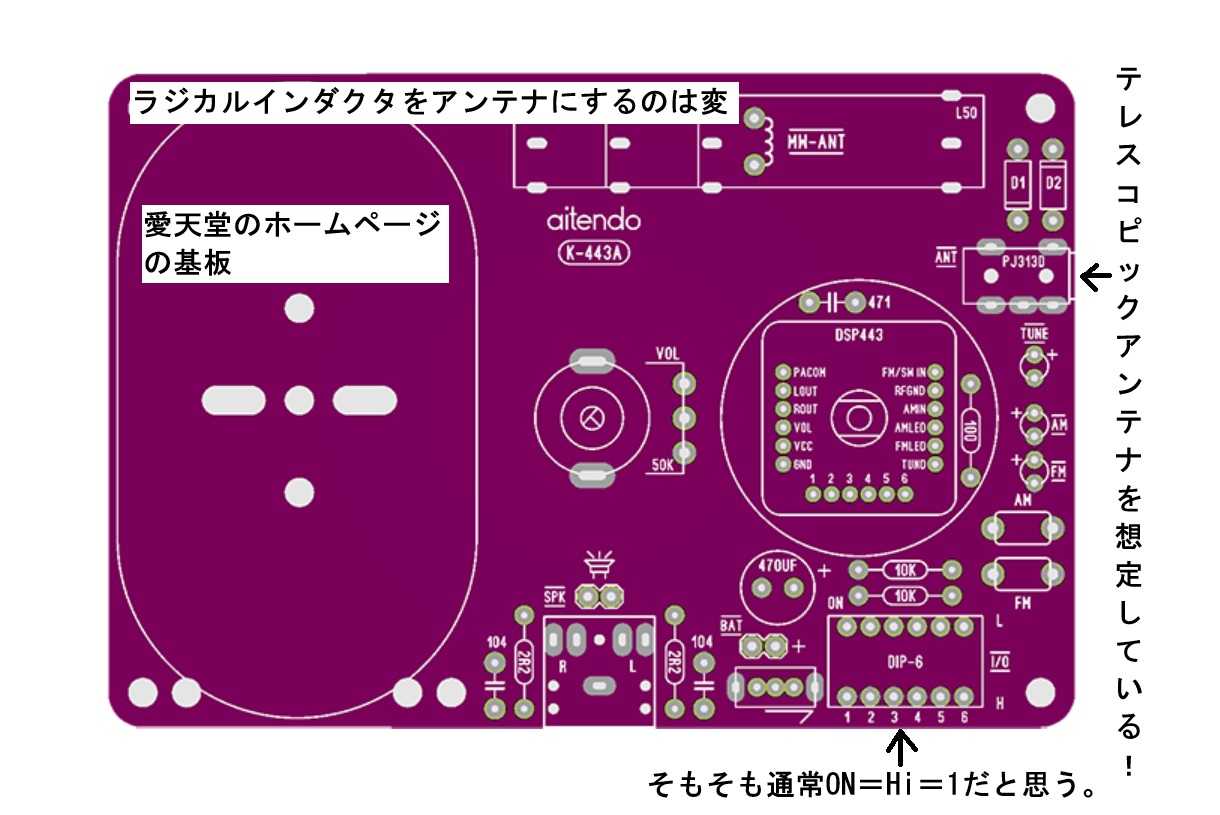

ホームページのプリント基板はこんな感じ。
スイッチの位置が違う。
バリコンの上のコンデンサーが470から471に変わっている。回路図上は471です。
前述の通りアンテナがＳＭＡタイプからテレスコピックアンテナに変わっている。
このことから考えると、
もしかして僕が買ったＫ－４４３は今愛天堂で売っているＫ－４４３を設計する試作品かも？
そう言えば、これって福袋に入っていたかも？
そうかぁ、だから安かったのか。
なら文句は言えない。
ようはジャンク品だな。
そしてこれを鳴るように頑張って作って見ろと言う愛天堂のお姉さんの挑戦状だな。
そう思って頑張って作ってみることにした。
まずははっきりと分かっている470のコンデンサーは471（部品的には471が入っていた）で、
テレスコピックアンテナは(テレスコピックアンテナ用ジャックは入っていたが)つかないので、
リード線アンテナにした。
バーアンテナは手持ちの1次側が400µＨのバーアンテナを1次側だけ使って取り付けた。
また、同梱されている青や緑のＬＥＤは3Ｖでは点灯しない。(不良ではなく仕様なので仕方ない)
僕はＦＭ用に入っていた緑を赤に変えた。
これで鳴るはず。

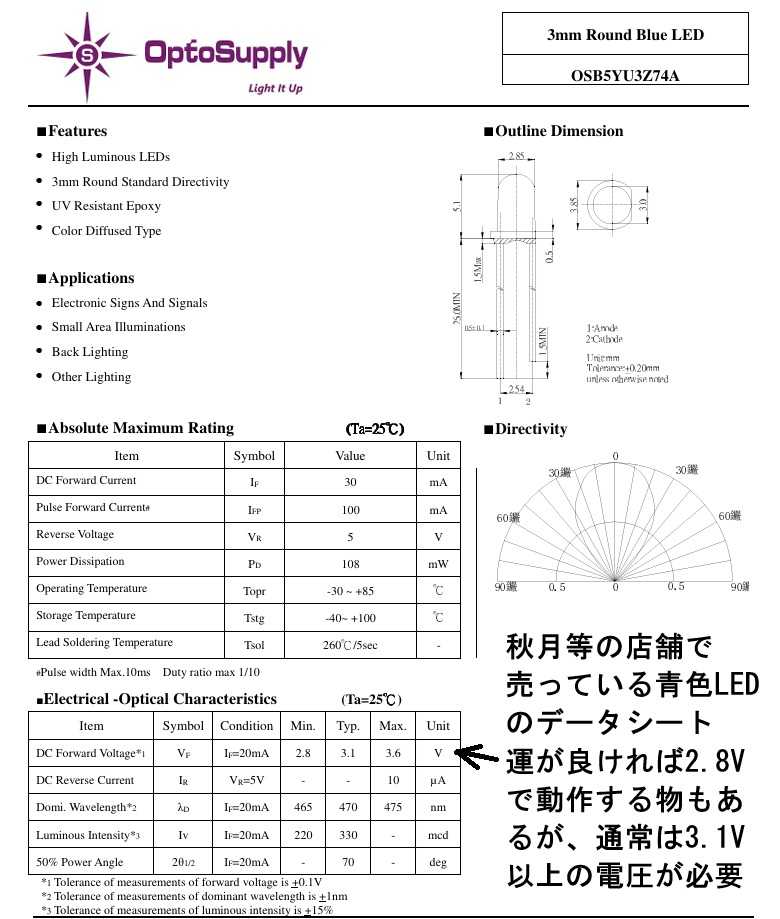

参考に秋月で売っている青色LEDのデータシートを載せる。
赤色LEDが通常必要とする電圧が2.6Vなのに対して、3.1Vである。
新品の乾電池ならば2本で3.1Vをクリアーできるかもしれないが、
ちょっと使うと電圧は3.0Ｖ以下に減少すると思うので使えなくなると思う。
（ちなみに僕は孫達がおもちゃに使って古くなった電池を使っているので、
通常2本で2.8Ｖくらいしかない。）
鳴らなかった。
電流を測ると1ｍＡも流れていない。
そう言えばスイッチの位置がホームページの物とは違っていたな。
調べてみたら、電池のマイナス側がどこにもつながっていない。
えー！
回路図を見るとこれはアースにつながっているようなのでアースにつなぐと動いた。
動くと電流はボリュームによって変わるけれども概ね40-60ｍAで正常みたい。
ただ感度は微妙。
FMはRDA5807を使った多くのFMラジオよりも悪い。
けれどもニッポン放送（93.0MHz）は入るし、10局くらいは入る。
でもＲＤＡ５８０７を使ったラジオなら20局は入るんだよな。
まぁ使えるけれども最高では無いと言う感じかも。
ＭＷ（ＡＭ）は6石スーパーよりは感度が良い。
でもこれはバーアンテナをラジカルインダクターから大きな物に変えたせいかも？
まぁそんな感じで愛天堂のお姉さんの挑戦はなんとかクリアーして鳴るようになりました。
でも、何も知らない人がこれにあたったら怒るかもしれない。
でも、僕は秘密を探るのが大好きなコナン君のファンなので、かえって楽しかった。
ＦＭは前段にＲＦアンプをつけると20局聞こえるようになるかな？
いつか挑戦してみよう。
但し、このＫ－４４３と同様にＤＳＰ－４４３タイプのＤＳＰラジオＩＣを使うラジオは、
手先の器用で無い人やお年を召して目が悪くなった人にはお勧めできません。
何故なら最大の難関が、バリコンの中の電極に半田付けをすることだからです。
一応バリコンの内部構造のフイルム等には影響の無いように
バリコンはMax状態（左回しに回しきった状態）で半田付けをしますが、
それでも半田ごてがあたりそうになりますし、
半田付けが上手く行かないと（イモ半田やてんぷらだと）ラジオは鳴りません。

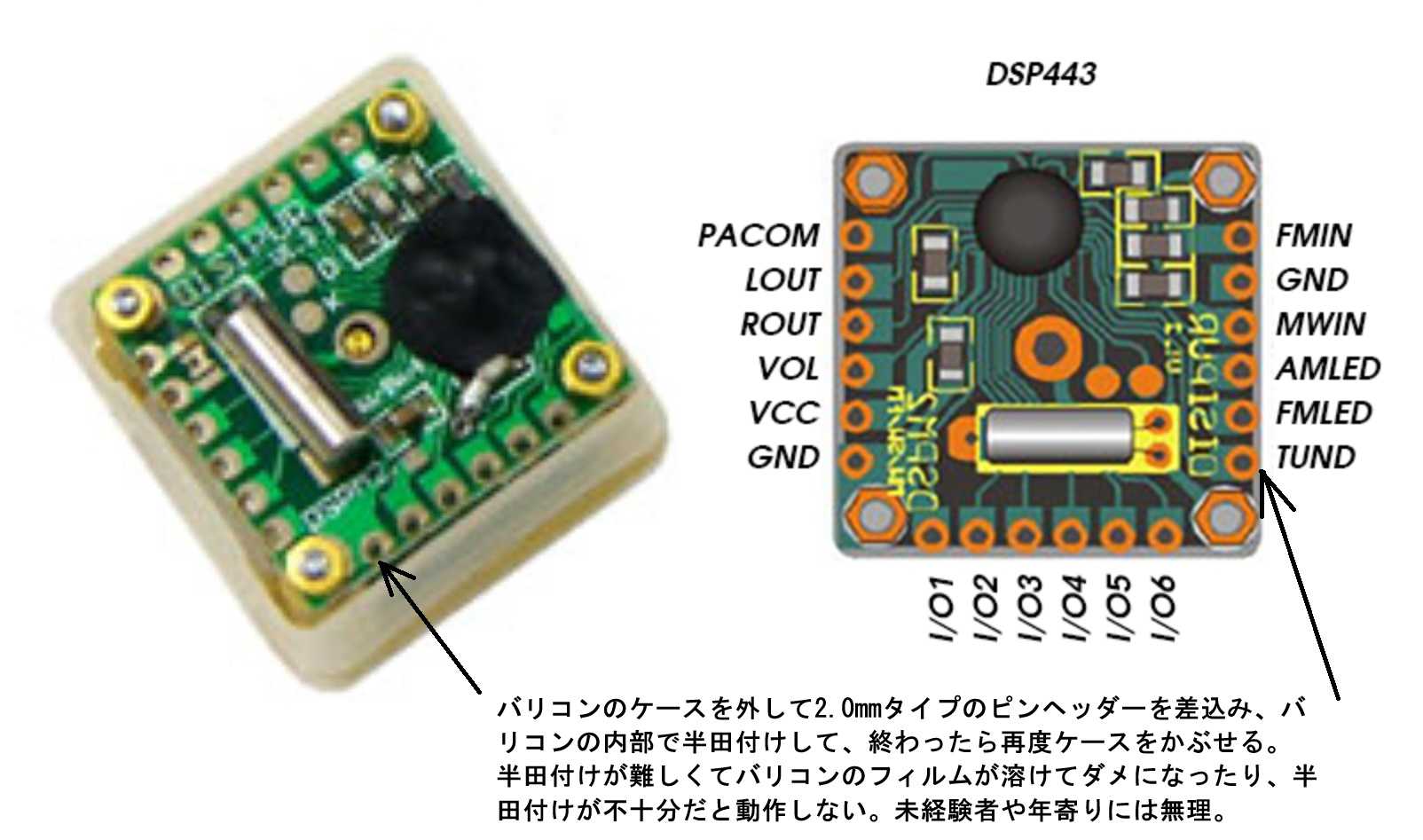

拡大するとこんな感じ。

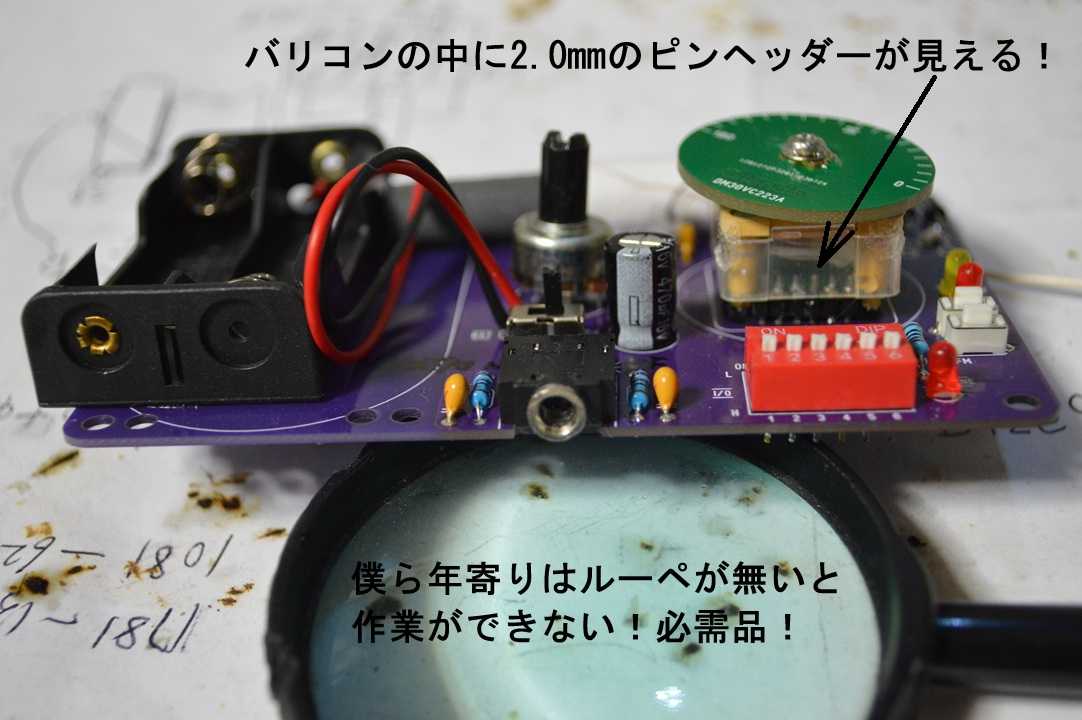

そして出来上がったのがこんな感じ。
結構大変です。
