◆ふじ山子どもおもちゃ病院【ぐるん･ぱよねのみや】◆
◆訪問日；２０１９年 ７月２７日（土曜日） １４：３０◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆治療するおもちゃ名；プラレールのレール Ⅲ ❤修理番号：１９４❤ ◇今回は、プラレールのレール爪折れが３件とプラレール３台の治療依頼を 受けました。（３件目／３件中） ◇治療するおもちゃの症状 ①写真左の爪（凸側）が折れて、片方が無くなっています。 ②写真右の爪（凹側）は以前に修理した部分ですが、破損はしていませんが補強が 必要です。 ◆治療内容 ①爪（凹側）の型取りから始めます。 ･上左側写真の正常な爪から型を取ります、型取り後は上下を逆さまにして 部品として使います。 ②プラリペアをフリカケ法で３回に分けて、流し込みます。 ･型取りの一番底部分がＬ型の爪部分にシッカリ、プラリペアが入る様に 慎重に、ニードルから液を注入します。（ニードルの先で突っつきながら）【型にプラリペアを流し込みました】 ③製作した爪を型から取りだします。取りだす時はドライヤーで温めながら 慎重に取りだします。 ･再度使う予定がある時は、カッターナイフで支障ない部分まで切り込みを 入れて取りだしますが、今回は完全に分解です。 ④型取り君から取りだした「爪」を面取り･サイズ調整等を行います。 ･レール本体側も作成した「爪」に合うように、調整（削り）します。 ⑤本体レール側に、Φ１.０㎜の穴を２箇所開けます、開けた穴にΦ１.０㎜＊２０.０㎜の ステンレス線を挿し込みます。 ･作成した「爪」に５.０㎜入る長さに調整します。 ⑥本体レール側に出ているステンレス線をプラリペアで埋め込みます。 ⑦作成した「爪」にもレール本体に挿し込んだステンレス線に合わせて、 Φ１.０㎜＊６.０㎜の穴を２箇所開けます。 ⑧レール本体と「爪」の接合部分に、プラリペアのニードル玉を２箇所程置いて 「爪」をシッカリと本体側に挿し込みます。 ⑨レール本体の爪（凹側）と実際にジョイントしながら、「爪」の角度等の微調整を 行い、プラスチックの欠けている部分と全体の補強を行います。 ⑩今回補修した反対側の「凹爪」もプラリペアで補強しました。◆返却予定日；２０１９年 ８月 ３日（土曜日）
2019.07.31
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆
◆訪問日；２０１９年 ７月２７日（土曜日） １４：３０◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆治療するおもちゃ名；プラレールのレール Ⅱ ❤修理番号：１９３❤ ◇今回は、プラレールのレール爪折れが３件とプラレール３台の治療依頼を 受けました。（２件目／３件中） ◇治療するおもちゃの症状 ①爪（凸側）にヒビが入っています。 ②反対の爪（凹側）は以前に修理した物で、繋ぎ目が割れて来ています。（写真なし）◆治療内容 ①爪（凸側）が取れていないので、補強を行います、特にレールの治療は丈夫に する事を心がけていますが、子供にはかなわない様です。 ･くぼみ部分をプラリペアで完全に埋めてしまう予定です、丈夫には成りますが、 弾力性が無くなるのが少し心配です。（頑固が第一です！） ②反対側の（凹側）爪は、爪を２.０㎜程浮かせて、プラリペアをニードル法で ステンレス線の付け根２箇所に付けた後、爪をハンマーで軽く叩いて固定。 ･周囲をニードル法で盛り付けました。◆返却予定日；２０１９年 ８月 ３日（土曜日）
2019.07.30
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆
◆訪問日；２０１９年 ７月２７日（土曜日） １４：３０◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆治療するおもちゃ名；プラレールのレール Ⅰ ❤修理番号：１９２❤ ◇今回は、プラレールのレール爪折れが３件とプラレール３台の治療依頼を 受けました。（１件目／３件中） ◇治療するおもちゃの症状 ①爪折れです、折れた部品があるので助かります。◆治療内容 ①先ずは、レール本体と折れた爪の面取りを行いました。 ②レール本体にΦ１.０㎜＊２０.０㎜のステンレス線を挿し込む為の穴を開けます。 ③開けた穴にステンレス線を挿し込み、プラリペアで固めます。 ④５分程で、プラリペアが固まるので、折れた爪を挿し込みます。 ・挿し込む前に、プラリペアの玉をステンレス線近くに置き、シッカリと 折れた爪が固定出来るようにします。 ・欠損部分と隙間には、プラリペアで補強します。 ※これで、治療は完了です。【レールの表】【レールの裏】◆返却予定日；２０１９年 ８月 ３日（土曜日）
2019.07.29
コメント(0)
-
◆ふじ山子どもおもちゃ病院【大富士交流センター】◆
◆開院日；２０１９年 ７月２１日（日曜日） １３：００~１５：００ ◆開院場所；富士宮市 大富士交流センター◆全体患者受付；２１件◆患者受付；５件 ・当日退院；３件 ①リモコン式の「機関車トーマス」 大富士交流センター依頼品 ･トーマスの後ろ、リード線が出る所で、断線です。 ･乾電池の添付あり。 ②プラレール 新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。 ③プラレール バズの新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。【リモコン機関車トーマス】 【プラレール新幹線】 【プラレールバスの新幹線】 ・入院治療患者；２件 ①各スイッチを動かすと、色々な声がするおもちゃ ・音がでない。（小さな音が聞こえる） ・乾電池の添付あり ②茶色い「動くぬいぐるみ」 ・後ろ足の骨折です。（お腹側から見て、左側の足が折れています） ・乾電池の添付なし。【色々な声がするおもちゃ】 【動く犬のぬいぐるみ】 ◆治療するおもちゃ名；茶色の「動く犬のぬいぐるみ」 ❤修理番号：１９０❤ ①左の後ろ足が骨折です。 ②電池ボックスの端子に腐食が見られます。 ・単三乾電池添付。◆治療内容 ①先ずは、慎重にぬいぐるみを剥がして行きます。 ・必要以上にホットメルトを塗布してあるので、非常に剥がしにくいです、 特に剥がしにくい所は、ドライヤーで温めながら剥がしました。 ②さて、骨折の治療に取りかかります、今回の手術には「添え木；Φ１.０㎜ステンレス線」 「縫合糸；Φ０.３㎜ステンレス線」・「極細Φ０.５㎜ドリル」を使います。 ③足の根元部分から手術を行います。 ・Φ１.０㎜ステンレス線をドライバーのシャフトを利用して、赤○の支点外周に 沿うようにＲを付けます。（両端の長さは３０㎜程にしておきます） ・青○の可動部の穴と赤○の支点部分の穴の間に、ピンバイスでΦ０.５㎜の穴を ２箇所開けます。（間隔は約１.０㎜です） ・添え木のステンレス線をΦ０.３㎜のステンレス線で固定します。 ④つま先側の治療を始めます、先ずは、穴あけ作業です。 ・つま先側（上記写真の下側になります）の４カ所に、Φ０.５㎜の穴を １.０㎜間隔で２カ所開け、同様に残り３か所の穴を開けます。 ⑤下の写真のように、Φ０.３㎜のステンレス線でシッカリ添え木を固定 します。 ・ネジッタ山を３山ほど残して、余分な部分をカットします。 ⑥足の折れた部分をＰＰＸで接着します。 ⑦折れた部分と固定用ステンレス線をプラリペアで覆う様に補強します。 ⑦完成した足を本体に取り付けて、治療完了です。◆返却予定日；２０１９年 ８月 ４日
2019.07.27
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆
◆訪問日；２０１９年 ７月２０日（土曜日） １５：４５◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆治療するおもちゃ名；プラレール・ＨＩＲＯ ❤修理番号：１９１❤ ◇治療するおもちゃの症状 ①走るスピードが遅い。◆治療内容 ①動きを確認しました。（確かに遅い！） ②ギアボックスを分解して、モーター単独で電圧を掛けて動きを 確認しました。 ・異様に音が大きいので、ブラシ・コミテータ・ブッシュ等の劣化が 進んでいる。 ③モーターを新品に交換しました。 ・静かで、スピードｕｐ出来ました。◆返却予定日；２０１９年 ７月２７日（土曜日）
2019.07.27
コメント(0)
-
◆お久しぶり～ ｢富士山｣◆
◆撮影日；２０１９年 ７月２６日（朝）◆撮影場所；工場 ❤富士山番号：１５９❤ ・少し前までは、山頂が観えていたのに残念！ ・これから台風６号の影響でまた隠れてしまうのかな？【久しぶりに「富士山」が観えたような気がします】
2019.07.26
コメント(0)
-
◆ふじ山子どもおもちゃ病院【大富士交流センター】◆
◆開院日；２０１９年 ７月２１日（日曜日） １３：００~１５：００ ◆開院場所；富士宮市 大富士交流センター◆全体患者受付；２１件◆患者受付；５件 ・当日退院；３件 ①リモコン式の「機関車トーマス」 大富士交流センター依頼品 ･トーマスの後ろ、リード線が出る所で、断線です。 ･乾電池の添付あり。 ②プラレール 新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。 ③プラレール バズの新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。【リモコン機関車トーマス】 【プラレール新幹線】 【プラレールバスの新幹線】 ・入院治療患者；２件 ①各スイッチを動かすと、色々な声がするおもちゃ ・音がでない。（小さな音が聞こえる） （乾電池の添付あり） ②茶色い「動くぬいぐるみ」 ・後ろ足の骨折です。（お腹側から見て、左側の足が折れています） ・乾電池の添付なし。【色々な声がするおもちゃ】 【動くぬいぐるみの犬】 ◆治療するおもちゃ名；色々な声（音）がするおもちゃ ❤修理番号：１８９❤ ①スイッチを入れても音がならない。（少し音が聞こえる？） ・単三乾電池 ２本添付。◆治療内容 ①添付されている、乾電池の電圧を確認しましたが、問題ありません。 ②４箇所のリミットスイッチを押して反応を確認しました。 ・どれも音は鳴りませんでした、分解して内部確認します。 ③電圧をＩＣ入口で測定して、３.０Ｖ掛っているので、スピーカーの 点検をします。 ・配線を１箇所外して、スピーカーテスターで確認するとシッカリ音が 鳴ります。 ④再度回路を点検すると今度は電圧が掛っていないので、電池ボックスを 確認すると、乾電池のプラス側が端子に接触していませんでした。 ・一番先に、乾電池の電圧確認する時に、銘柄を確認するべきでした！ エボルタなのでこの現象は把握できたのに、残念！！ ⑤電池ボックスのプラス端子部の裏側に、Φ１.０㎜＊６.０㎜のステンレス棒を 挿し込み接触圧を強くしました。 ⑥問題無く、熊の声と音が出るようになりました。 ※今回のおもちゃは当日お渡し出来る所を入院にしてしまい、非常に情けなく m(__)m なさい。 ⑦返却予定日に、大富士交流センターに持って行き、念のため動作を確認すると 音が鳴りません！（ビックリ） ⑧再度分解して原因を調べると、スピーカーの不良でした、家でテストした時は 鳴っていたのに、こんな事は初めてです。 ･当該品と同じサイズのスピーカー（Φ４０㎜）が無いので、病院在庫の スピーカー（Φ３８㎜）に置き換えて治療をしました。 ･お渡しする前に気がついて良かったです。 ※最終的に、今日は受取に来られませんでした。 ⑨後日、取り外したスピーカーは、断線箇所をテクノペンで修理して、治り ました。◆返却予定日；２０１９年 ８月１８日（日曜日）⇒２０１９年 ９月１５日（日曜日）
2019.07.25
コメント(0)
-
◆ふじ山子どもおもちゃ病院【大富士交流センター】◆
◆開院日；２０１９年 ７月２１日（日曜日） １３：００~１５：００ ◆開院場所；富士宮市 大富士交流センター◆全体患者受付；２１件◆患者受付；５件 ・当日退院；３件 ①リモコン式の「機関車トーマス」 大富士交流センター依頼品 ･トーマスの後ろ、リード線が出る所で、断線です。 ･乾電池の添付あり。 ②プラレール 新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。 ③プラレール バズの新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。【リモコン機関車トーマス】 【プラレール新幹線】 【プラレールバスの新幹線】 ・入院治療患者；２件 ①各スイッチを動かすと、色々な声がするおもちゃ ・音がでない。（小さな音が聞こえる） （乾電池の添付あり） ②茶色い「動くぬいぐるみ」 ・後ろ足の骨折です。（お腹側から見て、左側の足が折れています） ・乾電池の添付なし。【色々な声がするおもちゃ】 【動くぬいぐるみの犬】 ◆治療するおもちゃ名；プラレール バズの新幹線 ❤修理番号：１８８❤ ①スイッチを入れても動かない。 ②２両編成で、２両目はボタンを押すとウイングが開く様になっているが 片方が開かない。（下の写真がウイングを治療する車両です） ③連結部品が折れています。 ・単三乾電池添付。◆治療内容 ①新幹線本体は電圧を１.８Ｖから３.０Ｖおに上げて動作を確認すると、 元気に動く様になりました。 ②上記写真のウイング治療は、４カ所のタッピングビス外すと中にスプリングが ２カ所入っていますが、片方が外れていたので、スプリングを入れて治療完了 です。 ③連結部品の交換方法をお母さんに説明しながら、交換して全ての治療完了です。◆治療完了して、目の前で待っている男の子に渡しました。 ・興味深々の輝く目で質問されると嬉しいです！
2019.07.24
コメント(0)
-
◆ふじ山子どもおもちゃ病院【大富士交流センター】◆
◆開院日；２０１９年 ７月２１日（日曜日） １３：００~１５：００ ◆開院場所；富士宮市 大富士交流センター◆全体患者受付；２１件◆患者受付；５件 ・当日退院；３件 ①リモコン式の「機関車トーマス」 大富士交流センター依頼品 ･トーマスの後ろ、リード線が出る所で、断線です。 ･乾電池の添付あり。 ②プラレール 新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。 ③プラレール バズの新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。【リモコン機関車トーマス】 【プラレール新幹線】 【プラレールバスの新幹線】 ・入院治療患者；２件 ①各スイッチを動かすと、色々な声がするおもちゃ ・音がでない。（小さな音が聞こえる） （乾電池の添付あり） ②茶色い「動くぬいぐるみ」 ・後ろ足の骨折です。（お腹側から見て、左側の足が折れています） ・乾電池の添付なし。【色々な声がするおもちゃ】 【動くぬいぐるみの犬】 ◆治療するおもちゃ名；プラレール 新幹線 ❤修理番号：１８７❤ ①スイッチを入れても動かない。 ・単三乾電池の添付あり。 ②車輪用のゴムが取れている。◆治療内容 ①カバーを外して、ギアボックスのモーター端子に直接電圧を加えて、動作を 確認しました。 ・ピクリとも動かないので、ギアボックスを分解点検です。 ②ギアボックスを分解して、モーターに３.０Ｖの電圧を掛けて、ピニオンギアを 軽く手で回すと動いてくれました。 ・あまり遊んでいなかったらしく、コミテータとブラシに酸化被膜が出来ていた 可能性があります。 ・少しの間、３Ｖの電圧で回していると力強く回る様になったので、組み付けて 治療完了です。 ③車輪ゴムは新品を取付ました。◆治療完了して、目の前で観ていた男の子に渡しました。 ・使っている道具に対する質問を機関銃のようにして来て楽しく作業が 出来ました。
2019.07.24
コメント(0)
-
◆ふじ山子どもおもちゃ病院【大富士交流センター】◆
◆開院日；２０１９年 ７月２１日（日曜日） １３：００~１５：００ ◆開院場所；富士宮市 大富士交流センター◆全体患者受付；２１件◆患者受付；５件 ・当日退院；３件 ①リモコン式の「機関車トーマス」 大富士交流センター依頼品 ･トーマスの後ろ、リード線が出る所で、断線です。 ･乾電池の添付あり。 ②プラレール 新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。 ③プラレール 新幹線 ・スイッチを入れても動かない。 ・乾電池の添付あり。【リモコン 機関車トーマス】 【プラレール 新幹線】 【プラレール バズの新幹線】 ・入院治療患者；２件 ①各スイッチを動かすと、色んな声がするおもちゃ ・音がでない。（小さな音が聞こえる?） （乾電池の添付あり） ②茶色い「動くぬいぐるみ」 ・後ろ足の骨折です。（お腹側から見て、左側の足が折れています） ・乾電池の添付なし。【色んな声がするおもちゃ】 【動くぬいぐるみの犬】 ◆治療するおもちゃ名；機関車トーマス（リモコン式） ❤修理番号：１８６❤ ①リモコンのリード線が機関車トーマスに入る所で断線しているので、治して 欲しい。◆治療内容 ①分解して、内部確認しました。 ・コントローラーからのリード線が直接モーターにハンダ付けされています。 ②断線部分でリード線をカット（約１０㎝）して、ハンダ付けし、動作確認して 元気よく動いてくれたので、治療完了です。◆当日、大富士交流センターにお渡ししました。
2019.07.24
コメント(0)
-
◆ふじ山こともおもちゃ病院【北西部児童館】◆
◆開院日；２０１９年 ７月 ７日（日曜日） １３：００~１５：００ ◆開院場所；富士市 入山瀬 北西部児童館◆全体患者受付；２３件（７件がおもちゃ図書館）◆患者受付；５件 ・当日退院；１件（ミニーの掃除機） ・入院治療患者４件；①ミニーちゃんの掃除機、②クレーンゲーム、③プラレール 新幹線、 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆患者の写真①ミニーちゃんの掃除機 ②クレーンゲーム ③プラレール 新幹線 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆治療するおもちゃ名；あっちこっち大きなトーマスⅠ ❤修理番号：１８４❤ ①今回治療する、トーマスは先輩ドクターが修理をあきらめて、修理不能で返却 するとの事なので、引き取りました。 ・先日治療したトーマスの残り１台で、このトーマスは有る程度動いているけど 動きが遅いと言う事で治療します。（状態は先日治療したトーマスよりは良いようです） ※単三乾電池 ２本添付。◆治療内容 ①先ずは、外観を確認しました。 ・隠しビスが４カ所あり、ドライヤーで温めながら慎重にシールをはがします。 ・破損している所もありません。 ②分解して、内部を確認しました。 ・１番ギア：ウォームギア（径Φ６.０㎜＊長さ８.０㎜＊シャフトΦ１.９㎜） ・２番ギア：平歯ギア（４２Ｔ＊シャフトΦ１.９㎜）上下する事でトルクリミッター ・３番ギア：ピニオンギア（８Ｔ＊シャフトΦ１.９㎜）回転ギアボックス内 ・４番ギア：クラウンギア（２０Ｔ＊シャフトΦ１.９㎜）回転ギアボックス内 ③回転ギアボックス内の３番ギア：ピニオンギアが大分摩耗しているので交換しました。 ④原因がどこにあるのか見つけるため、トーマスの顔を外した状態で、 各ギアの動きを詳細に確認しました。 ・１番ギア、２番ギアは空回りする事なく、指で押さえても力強く動きます。 ・２番ギアは上下する事で、トルクリミターの働きをするのですが、回転ボックスを 手で押しても２番ギアが外れないので調整をしました。 ・回転ギアボックスの３番ギアと４番ギアがシッカリ噛み合うことで、車輪が 駆動するので、この調整がトーマス治療のカギになります。 ・メインシャフトが、回転ギアボックスの３番ギア（ピニオンギア）先端から １.５㎜程飛び出しているので、ピニオンギアの面まで、削りました。 ・回転ギアボックスと上部フレーム間に隙間があるので調整しました。 ⑤最終の組み付けを行い、動作を確認しました。 ・壁にぶつかり、綺麗に反転はしませんが何とか連続運転出来るようになった ので、これで治療を完了とします。 ・２台目なので、手際良くできました。◆返却予定日；２０１９年 ８月 ４日（日曜日）
2019.07.22
コメント(0)
-
◆ふじ山子どもおもちゃ病院【北西部児童館】◆
◆開院日；２０１９年 ７月 ７日（日曜日） １３：００~１５：００ ◆開院場所；富士市 入山瀬 北西部児童館◆全体患者受付；２３件（７件がおもちゃ図書館）◆患者受付；５件 ・当日退院；１件（ミニーの掃除機） ・入院治療患者４件；①ミニーちゃんの掃除機、②クレーンゲーム、③プラレール 新幹線、 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆患者の写真①ミニーちゃんの掃除機 ②クレーンゲーム ③プラレール 新幹線 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆治療するおもちゃ名；あつこちおおきなトーマス Ⅱ ❤修理番号：１８５❤ ①今回治療する、トーマスは先輩ドクターが修理をあきらめて、修理不能で返却 するとの事なので、引き取りました。 ・同じトーマスが２台で、このトーマスは分解してあったので、先ずこの トーマスから治療を始めます。 ・先輩ドクターからは、このトーマスは修理が難しいとアドバイスを受けました。 ※単三乾電池 ２本添付。◆治療内容 ①先ずは、外観を確認すると。 ・隠しビスが４カ所あり、運転席上部の２カ所はシールを剥がさないで、カッター で切ってあり。下部車輪側２カ所は車輪を外すとビスが見えるようになっている。 ・運転席後部には、石炭をモチーフにしたオブジェがあるが、二つに割れている。 この部品は、はめ込んで有るだけなので、可哀そうな状態。 ②石炭の部品をプラリペアで、再生修理しました。 ③分解して、内部を確認しました。下の写真に見えるギアとスプリングは トーマスの目を動かすギアなので、今回の治療の対象外です。 ④ギアのフレームは２段構造になっていて、下側に動力関係のギアが入って います。 ・１番ギア：ウォームギア（径Φ６.０㎜＊長さ８.０㎜＊シャフトΦ１.９㎜） ・２番ギア：平歯ギア（４２Ｔ＊シャフトΦ１.９㎜）上下する事でトルクリミッター ・３番ギア：ピニオンギア（８Ｔ＊シャフトΦ１.９㎜）回転ギアボックス内 ・４番ギア：クラウンギア（２０Ｔ＊シャフトΦ１.９㎜）回転ギアボックス内 ⑤回転ギアボックス内の３番ギア：ピニオンギアが大分摩耗しているので交換しました。 ・これが原因で、復活すると思いましたが、組み付けて動作を確認すると、壁にぶつかり ギアが空回りしています。（実はこれからがこのおもちゃの難しいところです！） ⑥メインのシャフトにガタが有るので、調整をしました。 ・上下に動く部分に、厚さ０.１㎜＊縦９.０㎜＊長さ１６.０㎜の燐青銅板を 入れてガタを無くしました。 ⑦モーターとフォルダーに若干すき間があるので、ｔ０.３㎜の燐青銅板を切り 隙間に入れて調整しました。 ⑧組み付けて動作を確認しましたが、やはりギアが空回りして上手く動きません！ ⑨原因がどこにあるのか見つけるため、トーマスの(´・ω・`)を外した状態で、 各ギアの動きを詳細に確認しました。 ・１番ギア、２番ギアは空回りする事なく、指で押さえても力強く動きます。 ２番ギアは上下する事で、トルクリミターの働きをするので調整をしました。 ・回転ギアボックスの３番ギアと４番ギアがシッカリ噛み合うことで、車輪が 駆動するので、この調整がトーマス治療のカギになります。 ・メインシャフトが、回転ギアボックスの３番ギア（ピニオンギア）先端から １.５㎜程飛び出しているので、ピニオンギアの面まで、削りました。 ・回転ギアボックスと上部フレーム間に隙間があるので調整しました。 ⑩最終の組み付けを行い、動作を確認しました。 ・壁にぶつかり、綺麗に反転はしませんが何とか連続運転出来るようになった ので、これで治療を完了とします。 ⑪隠しビスの後処理をカッティングシートで処理しました。 ・チョットかっこ悪いかな？◆返却予定日；２０１９年 ８月 ４日（日曜日） ・疲れました(´；ω；`)ｳｩｩ！！
2019.07.20
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆

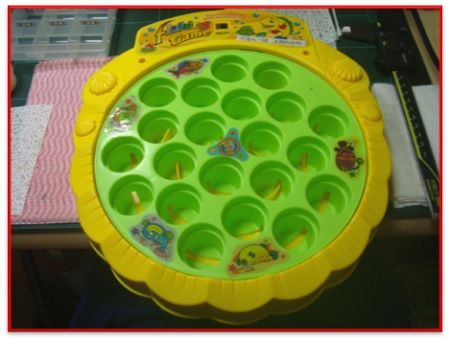

◆訪問日；２０１９年 ７月 ６日（土曜日） １３：３０◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆治療するおもちゃ名；フィッシングゲーム（ＮＯ.２） ❤修理番号：１８４❤ ◇依頼内容 ・音はでるが、回らないので治して欲しい。◆治療内容 ①電圧を掛けて、動作の確認しました。 ・音は鳴るが、回転盤がピクリとも動きません。（モーターも回らない） ②内部分解して原因を調査しました。 ・モーター単独で電圧を掛けて動作を確認しましが、元気よく回ります。 ・電池ボックスのリード線のハンダ付けが甘いのとスライドスイッチの 接触が良くない。 ③電池ボックスのプラス側端子にリード線を再ハンダしました。 ④スライドスイッチに接点復活剤を塗布しました。◆返却予定日；２０１９年 ７月２０日（土曜日）
2019.07.15
コメント(0)
-
◆ふじ山子どもおもちゃ病院【北西部児童館】◆
◆開院日；２０１９年 ７月 ７日（日曜日） １３：００~１５：００ ◆開院場所；富士市 入山瀬 北西部児童館◆全体患者受付；２３件（７件がおもちゃ図書館）◆患者受付；５件 ・当日退院；１件（ミニーの掃除機） ・入院治療患者４件；①ミニーちゃんの掃除機、②クレーンゲーム、③プラレール 新幹線、 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆患者の写真①ミニーちゃんの掃除機 ②クレーンゲーム ③プラレール 新幹線 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆治療するおもちゃ名；クレーンゲーム ❤修理番号：１８３❤ ①ギアボックスが動かない。 ※単一乾電池 ３本付属。◆治療内容 ①電源を入れて、動作を確認しました。（クレーンゲームの修理は初めてで 非常に不安、先輩ドクターからもギアボックスが２段になっていて大変と聞く） ・バケットが昇降しない。 ・ギアボックスの左右の動きは正常。 ・ギアボックスの前後は動かない。 ②先ずは、タッピングビスの種類と予び径および長さが違うビスを多く使って いるので、取り外した場所単位でシッカリ分けて保管する。 ・屋根固定用：Φ２.６＊５.０㎜ １０本 ・リード線保護版用：Φ２.３＊５.０㎜ ３本 ・ギアボックス枠カバー用：Φ２.６＊５.０㎜ ４本 ・ギアボックスのトップパネル固定用：Φ２.３＊５.０㎜ ３本 ・上段ギアボックス固定用：Φ２.３＊５.０㎜ ３本 ・下段ギアボックス固定用：Φ２.３＊６.０㎜ ４本 ③上段のバケット昇降用のモーターを確認しました。 ・直接電圧を掛けて動作を確認したところ、問題なく動きました。 ・ピニオンギア（ｍ０.５ Φ１.９㎜＊８Ｔ）の割れ・欠けを確認 しましたが特に問題ないように思いましたが、組付けた後に再度 分解するのは嫌なので交換しました。 ④上段の各ギア、１番（ピニオンギア）～６番ギア（平歯）までの 割れ・欠けを確認しました。 ・特に問題は無さそうです。 ⑤下段の左右モーターと前後モーターを確認しました。 ・直接電圧を掛けて動作を確認したところ、共に問題なく動きました。 ・ピニオンギア（ｍ０.５ Φ１.９㎜＊８Ｔ）の割れ・欠けを確認 しましたが、共に特に問題ないように思いましたが、やはり組付けた 後に再度分解するのは嫌なので交換しました。 ⑥下段の左右モーター側、１番（ピニオンギア）～６番ギア（平歯）までの 割れ・欠けを確認しましたが問題無さそうです。 ⑦下段の前後モーター側、１番（ピニオンギア）～２番ギア（ウォーム） ・３番ギア（平歯・ピニオン付き）までの割れ・欠けを確認しましたが 問題無さそうです。 ※慎重に治療をして、何とか動く様になりましたが、ピニオンギアの交換で 完治しなかったらと不安な治療でした。（ビスの保管は慎重にして良かった と感じました。今回新たにパーツボックスの枠に番号を付けました） ※貼り付けた番号用シールは、ＲＣヘリのコネクタータグを使いました。◆返却予定日；２０１９年 ８月 ４日（日曜日）
2019.07.12
コメント(0)
-
◆ふじ山子どもおもちゃ病院【北西部児童館】◆
◆開院日；２０１９年 ７月 ７日（日曜日） １３：００~１５：００ ◆開院場所；富士市 入山瀬 北西部児童館◆全体患者受付；２３件（７件がおもちゃ図書館）◆患者受付；５件 ・当日退院；１件（ミニーの掃除機） ・入院治療患者４件；①ミニーちゃんの掃除機、②クレーンゲーム、③プラレール 新幹線、 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆患者の写真①ミニーちゃんの掃除機 ②クレーンゲーム ③プラレール 新幹線 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆治療するおもちゃ名；プラレール 新幹線 ❤修理番号：１８２❤◆患者の症状 ①スピード２段式のプラレールで、スイッチ入れても動かない。 ※単三乾電池 １本付属。◆治療内容 ①モーターに直接電圧を掛けても動かない。 ②電池ボックスのマイナス側の腐食と当りが弱いので調整しました。 ・ターミナルを磨きました。 ・当りの調整は、ターミナルの裏側にシリコンチューブを半分に切った物を 入れて当りを強くしました。 ③ギアボックスを分解して、原因を探します。 ・モーターに付いている１番ギア（ピニオンギア）を指で持っただけで抜けて しまいました。原因はピニオンギアの割れでした。 ④ピニオンギアを、ｍ０.５＊８Ｔ＊Φ１.９㎜のカーボン入りの物と交換しました。 ・ミニ四駆の強化パーツです。 ⑤ギアボックス単体で、動作を確認しましたが問題く元気に動いてくれました、 これで治療は完了です。◆返却予定日；２０１９年 ８月 ４日（日曜日）
2019.07.09
コメント(0)
-
◆ふじ山子どもおもちゃ病院【北西部児童館】◆
◆開院日；２０１９年 ７月 ７日（日曜日） １３：００~１５：００ ◆開院場所；富士市 入山瀬 北西部児童館◆全体患者受付；２３件（７件がおもちゃ図書館）◆患者受付；５件 ・当日退院；１件（ミニーの掃除機） ・入院治療患者４件；①ミニーちゃんの掃除機、②クレーンゲーム、③プラレール 新幹線、 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆患者の写真①ミニーちゃんの掃除機 ②クレーンゲーム ③プラレール 新幹線 ④機関車トーマスⅠ（当ると反転する動くおもちゃ） ⑤機関車トーマスⅡ（当ると反転する動くおもちゃ）◆治療するおもちゃ名；ミニーちゃんの掃除機 ❤修理番号：１８１❤ ①おもちゃ図書館のおもちゃで、以前から先輩ドクター達が何回も修理している おもちゃです。 ②今回は吸い込み口の上に乗っているミニーちゃんが取れたと言う事で、入院しま した。 ・掃除機の効果音は問題無く鳴っています。 ※単三乾電池 ２本付属。◆治療内容 ①早速吸い込み口を分解して、内部確認しました。 ・ミニーちゃんを固定している、Φ３.０㎜＊８.０㎜のタッピングビスが 短くてシッカリ固定出来ていない状態でした。 ・ミニーちゃんが乗っているプレートを固定している、Φ３.０㎜＊８.０㎜ のナベボルト用のナットが短いため、外れて中でゴロゴロしていました。 ②ミニーちゃんを固定している、Φ３.０＊８.０㎜のタッピングビスを ΦΦ３.０＊１２.０㎜のタッピングビスに交換しました。（バッチリ固定） ③ベース固定用のナベボルトはそのまま使用して、ナットはフレームに瞬間接着材で 固定して、外れない様にしました。 ・下の写真が治療完了したミニーちゃんです。◆当日退院しました。
2019.07.08
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆

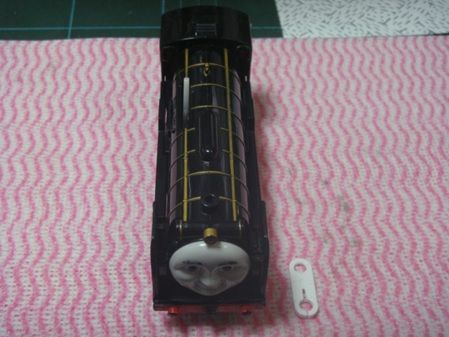

◆訪問日；２０１９年 ７月 ６日（土曜日） １３：３０◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆治療するおもちゃ名；プラレール ＨＩＲＯ ❤修理番号：１８０❤ ◇依頼内容 ・連結部品の折れ。 ・三角ライバーがないので、交換できませんとの事で、三角ライバーは エンチョーで購入できますと説明しました。◆治療内容 ①預かって来た、連結部品を取り付けました。 ②車輪ゴムが大分減っていたので、交換しました。◆返却予定日；２０１９年 ７月 7日（日曜日）
2019.07.06
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん･ぱよねのみや】◆
◆訪問日；２０１９年 ６月２９日（土曜日） １４：００◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆治療するおもちゃ名；プラレール ＪＲ快速：① ❤修理番号：１７９（１７４の続き）❤◇モーターの分解修理◆治療内容 ①モーターに直接電圧を掛けて、再度動作を確認します。（以前に修理した モーターです） ・前回ピクリとも動かなかったモーターが、ブラシの接点部を動かすと 回転したり、止まったりする事が分かりました。（上下に動かす） ・接点部を上に動かすとモーターが回りません。（コミテータからブラシが 離れる？） ②内部分解確認すると ・ブラシ事態に劣化は見られませんでした。 ・ブラシの接点部分を上に引くとブラシがコミテータから離れる事が分かり ました。（ブラシが入る隙間が広がっている） ・ブラシとブラシホルダーが接する面に、センターポンチでエンボス加工（凸） を付けて密着性を良くしました。 ※最近モーターを修理する時は事前にエンボス加工を施したブラシを取り付けて います。 ・コミテータが黒く汚れているので、シャフト部分をルーターにセットして、 ＃６００のヤスリで磨き、仕上げにシリコングリスを軽く塗布しておきます。 ③モーターの組付けです ・予めブラシにも軽くシリコングリスを塗布して、慎重にコミテータをブラシの 間に入れ、外に出たシャフトを柑子（かんし）で固定して、ゆっくりケースに 挿入します。 ・モーターをバイスに挟み、大きめのマイナスドライバーでケースの爪部分を シッカリ内側に折り込みます。（これで組付け完了です） ④モーターに電圧を掛けて、ベンチテストして予備部品としました。 ・シャフトを手で押さえて、トルクを確認してみましたが十分に力がありました。◆返却予定日；２０１９年 ７月 ６日（土曜日）
2019.07.04
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん･ぱよねのみや】◆
◆訪問日；２０１９年 ６月２９日（土曜日） １４：００◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆今回入院したおもちゃ【プラレール ＪＲ新快速；①】 【ドミノ；②】【アンパンマンドライブ；③】 【プラレールのレール；④】【太鼓；⑤】◆治療するおもちゃ名；お祭り太鼓：⑤ ❤修理番号：１７８❤ ◇今回治療するおもちゃの症状 ①音がでない。◆治療内容 ①電池を入れて動作を確認しました、完全に反応なし。（タクトスイッチか断線か？） ②分解して内部確認しました。 ・スピーカーコードが切れていました。 ・青色スピーカーカバー（押さえ）が折れていました。 ③組付けて、動作を確認しました。 ・シッカリ音が鳴る様になりました、治療完了です。◆返却予定日；２０１９年 ７月 ６日（土曜日）
2019.07.02
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆
◆訪問日；２０１９年 ６月２９日（土曜日） １４：００◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆今回入院したおもちゃ【プラレール ＪＲ新快速；①】 【ドミノ；②】【アンパンマンドライブ；③】 【プラレールのレール；④】【太鼓；⑤】◆治療するおもちゃ名；プラレールのレール：④ ❤修理番号：１７７❤ ◇今回治療するおもちゃの症状 ①このところ、度々治療をするようになった、プラレールのレール爪折れ。◆治療内容 ①折れた爪の面と本体レールの折れた部分をヤスリで面取りします。 ②Φ１.０㎜のステンレス棒（ＳＵＳ溶接棒）を入れるため、爪と本体側双方に Φ１.０㎜＊深さ５.０㎜の穴をピンバイスで開けます。 ③本体側と爪の穴に、プラリペアを１滴塗布して、ステンレス棒を入れて 位置合わせを行い、５分置きます。 ・５分経ったら、本体と爪の隙間に少量ずつプラリペアを流し込み、形を 整えます。 ・最後に＃２００のサンドペーパーで仕上げを行い治療完了です。◆返却予定日；２０１９年 ７月 ６日（土曜日）
2019.07.02
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆
◆訪問日；２０１９年 ６月２９日（土曜日） １４：００◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆今回入院したおもちゃ【プラレール ＪＲ新快速；①】 【ドミノ；②】【アンパンマンおしゃべりパトロール；③】 【プラレールのレール；④】【太鼓；⑤】◆治療するおもちゃ名；アンパンマン 緊急出動!おしゃべりパトロール ❤修理番号：１７６❤ ◇今回治療するおもちゃの症状 ①運転席正面のアンパンマンが折れてしまった。 ・このアンパンマンは、本体内のギアとつながっていて、３６０°向きを 変える事ができます。◆治療内容 ①プラリペアで再生するだけでは、また折れてしまう恐れがあるので、 Φ２.０㎜のタッピングビスをやめて、Φ２.０㎜＊２５.０㎜のなべビスに 交換して、アンパンマンの内部から本体内部のギアまで通す事で外れない 様にしました。（写真を撮るのを忘れてしまいました） ②バンパーの隠しビス用のシールが劣化していたので、手持ちのシールを加工 して貼り付ける。（Φ１４.０㎜）【完成した、アンパンマンドライブ】◆返却予定日；２０１９年 ７月 ６日（土曜日）
2019.07.01
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆
◆訪問日；２０１９年 ６月２９日（土曜日） １４：００◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆今回入院したおもちゃ【プラレール ＪＲ新快速；①】 【ドミノ；②】【アンパンマンドライブ；③】 【プラレールのレール；④】【太鼓；⑤】◆治療するおもちゃ名；ドミノ（ドミノ倒しのストッパー？）：② ❤修理番号：１７５❤ ◇今回治療するおもちゃの症状 ①爪が折れてしまい、組み立てられない。◆治療内容 ①三角形の部品に４箇所の爪があり、その内３箇所の爪が折れているので、 爪を固定する部分を、プラリペアで固めてしまいます。◆返却予定日；２０１９年 ７月 ６日（土曜日）
2019.07.01
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ぐるん・ぱよねのみや】◆

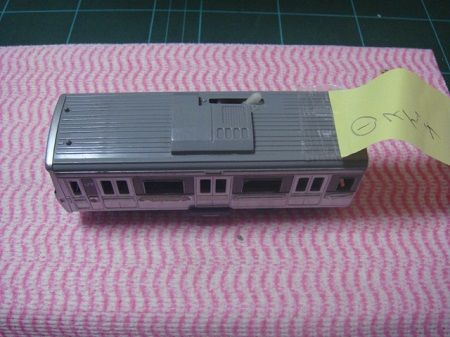

◆訪問日；２０１９年 ６月２９日（土曜日） １４：００◆訪問場所；富士市 ぐるん・ぱよねのみや：児童館◆今回入院したおもちゃ【プラレール ＪＲ新快速；①】 【ドミノ；②】【アンパンマンドライブ；③】 【プラレールのレール；④】【太鼓；⑤】◆治療するおもちゃ名；プラレール ＪＲ快速：① ❤修理番号：１７４❤ ◇今回治療するおもちゃの症状 ①スイッチ入れても動かない。◆治療内容 ①モーターに直接電圧を掛けて、動作を確認します。 ・ピクリとも動かないので、モーターの不良が怪しい？分解確認。 ②モーター単体で動作確認すると、少し力を加えると何とか動く状態なので 手持ちのモーターと交換して、外したモーターは分解修理して手持ち部品 とします。◆返却予定日；２０１９年 ７月 ６日（土曜日）
2019.07.01
