2016年06月09日
カテゴリ： 電子工作
10年以上前のLM24013の配線がわからないという
問い合わせがあったので調べてみた
古いのでデータシートは簡単には見つからないので
現物で調査
http://plaza.rakuten.co.jp/keytanosaka/diary/200512180000/

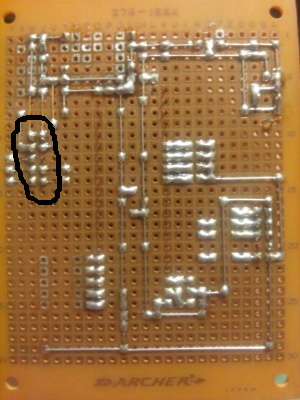

とりあえず裏面
黒丸の部分の電圧を計ってみた。
ピン番号は下記の状態(裏面から見た状態です)
9-10
5-6
3-4
1-2
1=2.9V
2=0.4mV
3=3.7V
4=0.6mV
5=2.0V
6=NC
7=3.7V(VCC)
8=GND
10=VR(10KΩ)
5VをあてていますがDC-DCコンバータに電流を取られて
3.7Vになってるんでしょうね
3.7VがHIGHで
mVのところがLOWでしょうね
1番ピンから5番ピンまでがAVRに接続されていて
5番ピンがドットパターンを書き込んで
1番ピンがwrite信号と予測できます。

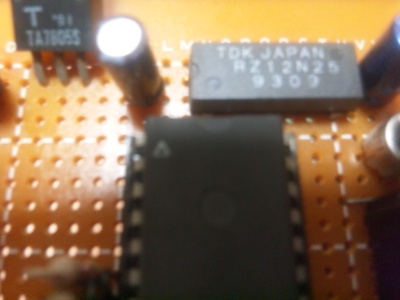

RZ12N25は廃版になっていますが実測で-12Vなので-12Vを出すのでしょう
後は写真から判断してもらうしかないですね
電子工作キット（LCDプログラムメッセージボード-シリアル-8入力）K8045
問い合わせがあったので調べてみた
古いのでデータシートは簡単には見つからないので
現物で調査
http://plaza.rakuten.co.jp/keytanosaka/diary/200512180000/
とりあえず裏面
黒丸の部分の電圧を計ってみた。
ピン番号は下記の状態(裏面から見た状態です)
9-10
5-6
3-4
1-2
1=2.9V
2=0.4mV
3=3.7V
4=0.6mV
5=2.0V
6=NC
7=3.7V(VCC)
8=GND
10=VR(10KΩ)
5VをあてていますがDC-DCコンバータに電流を取られて
3.7Vになってるんでしょうね
3.7VがHIGHで
mVのところがLOWでしょうね
1番ピンから5番ピンまでがAVRに接続されていて
5番ピンがドットパターンを書き込んで
1番ピンがwrite信号と予測できます。
RZ12N25は廃版になっていますが実測で-12Vなので-12Vを出すのでしょう
後は写真から判断してもらうしかないですね
電子工作キット（LCDプログラムメッセージボード-シリアル-8入力）K8045
