レヴォーグのバッテリーをDIY交換！手順とコツを解説

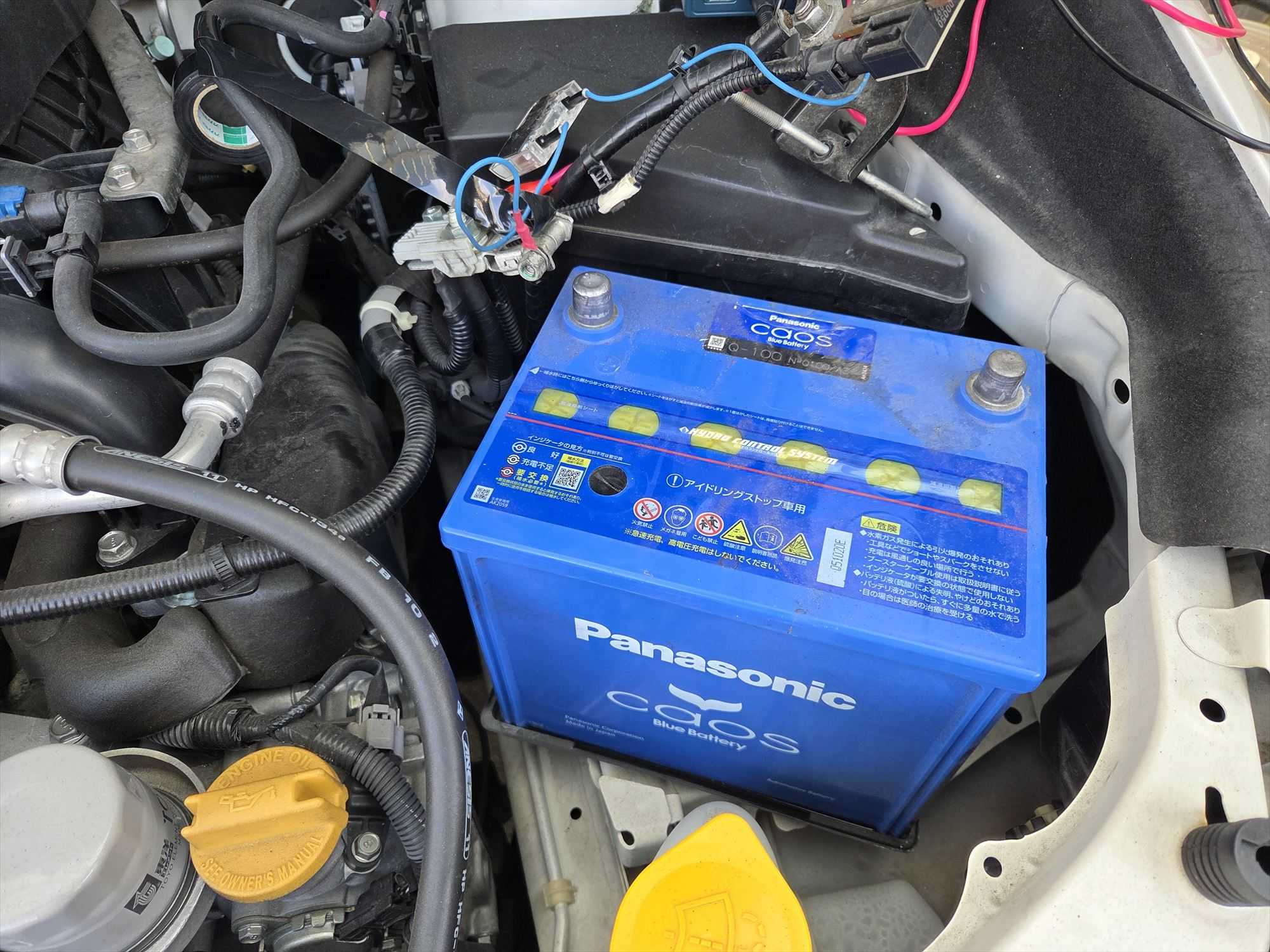

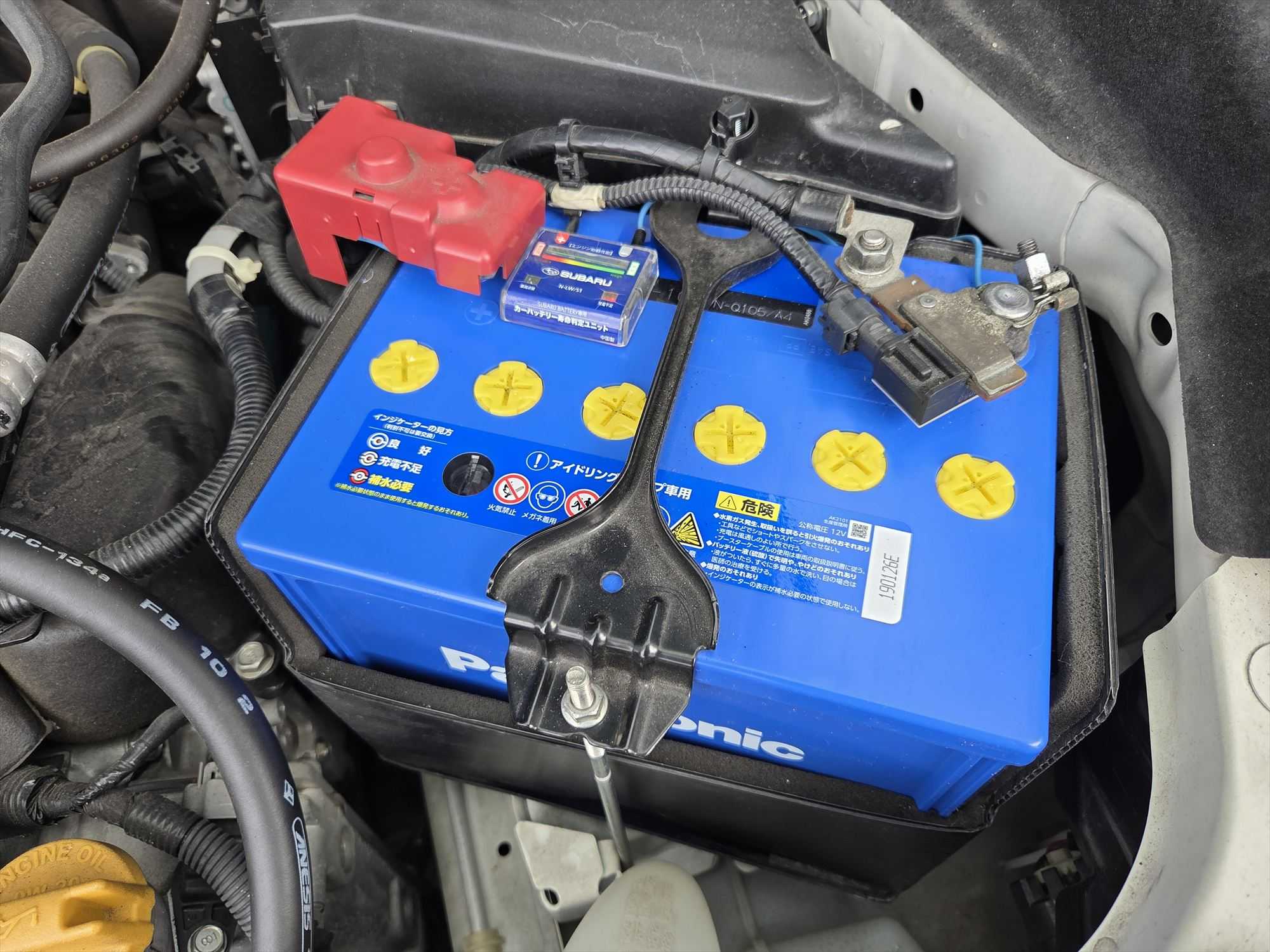

久しぶりにオープンしたエンジンルーム。
型式：VM4 （1.6L）「VM4/VMG対応」「レヴォーグ全モデル対応」

本手順はレヴォーグ（VM4 / VMG）だけでなく、WRX S4（VAG）、WRX STI（VAB）でも基本的に同様の手順で作業可能です。

※ただしバッテリー型式（サイズ）は車種・グレードによって異なりますので事前に確認してください。

1. 事前準備：必要なもの

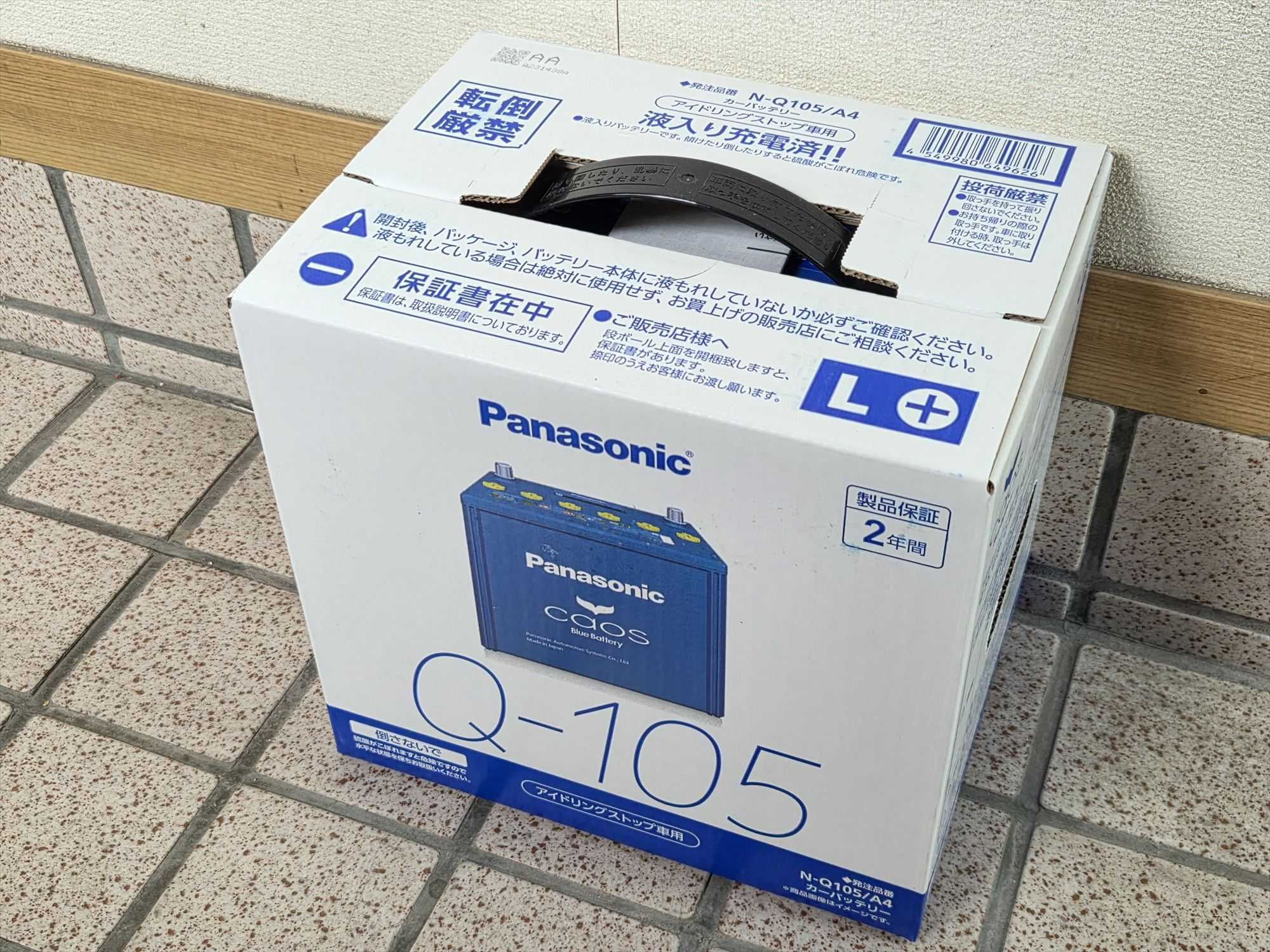

• 新しいバッテリー： パナソニック 「caos（カオス）」 （Q-100/Q-105 A4シリーズ）

• 10mmレンチ： これ一本でほぼ全ての作業が可能です。

• メモリーバックアップ電源： 設定リセット防止にHANMATEK HM310を使用。

• LifeWINK： バッテリー寿命判定ユニットも新調。

2. 交換手順

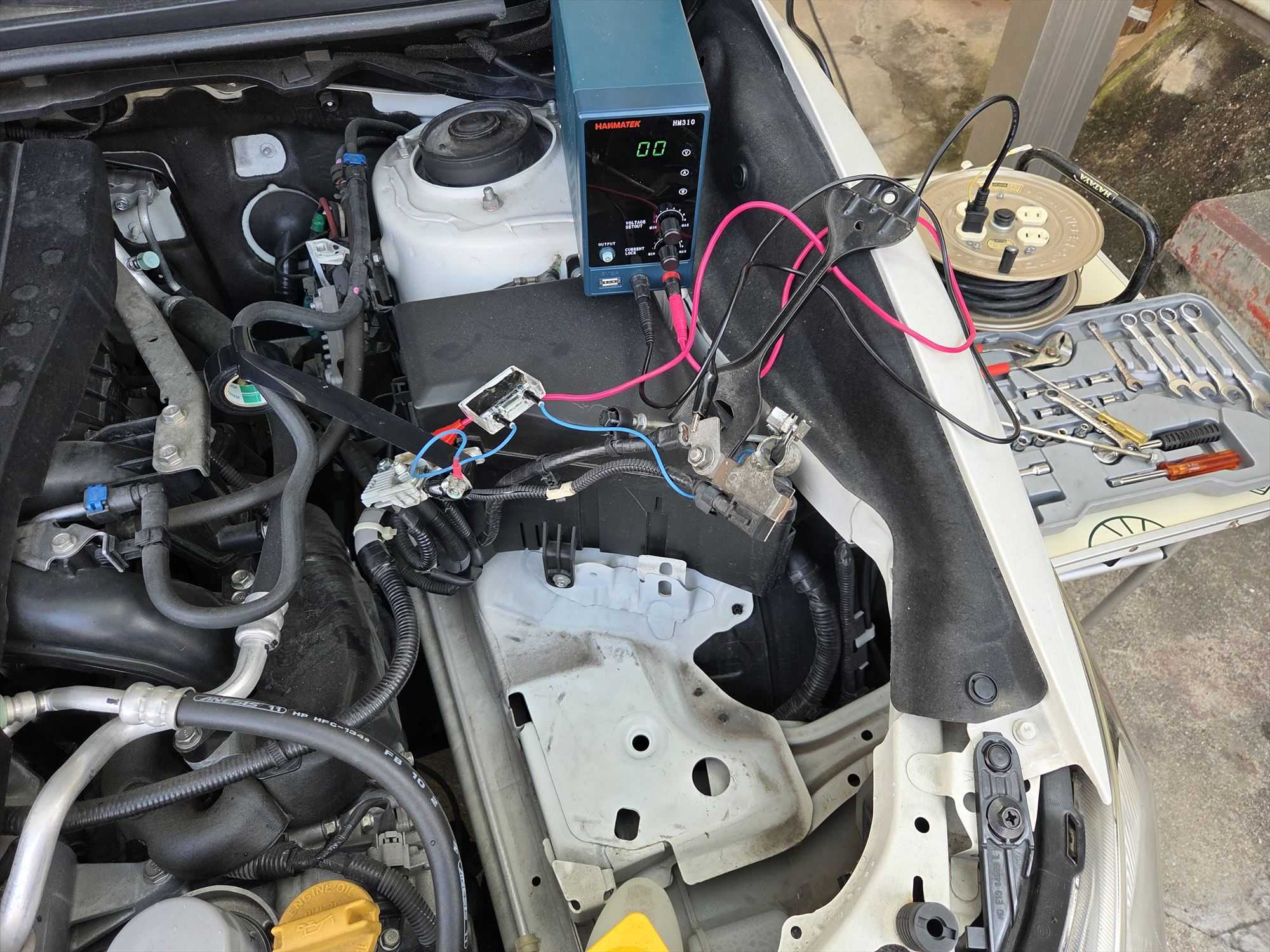

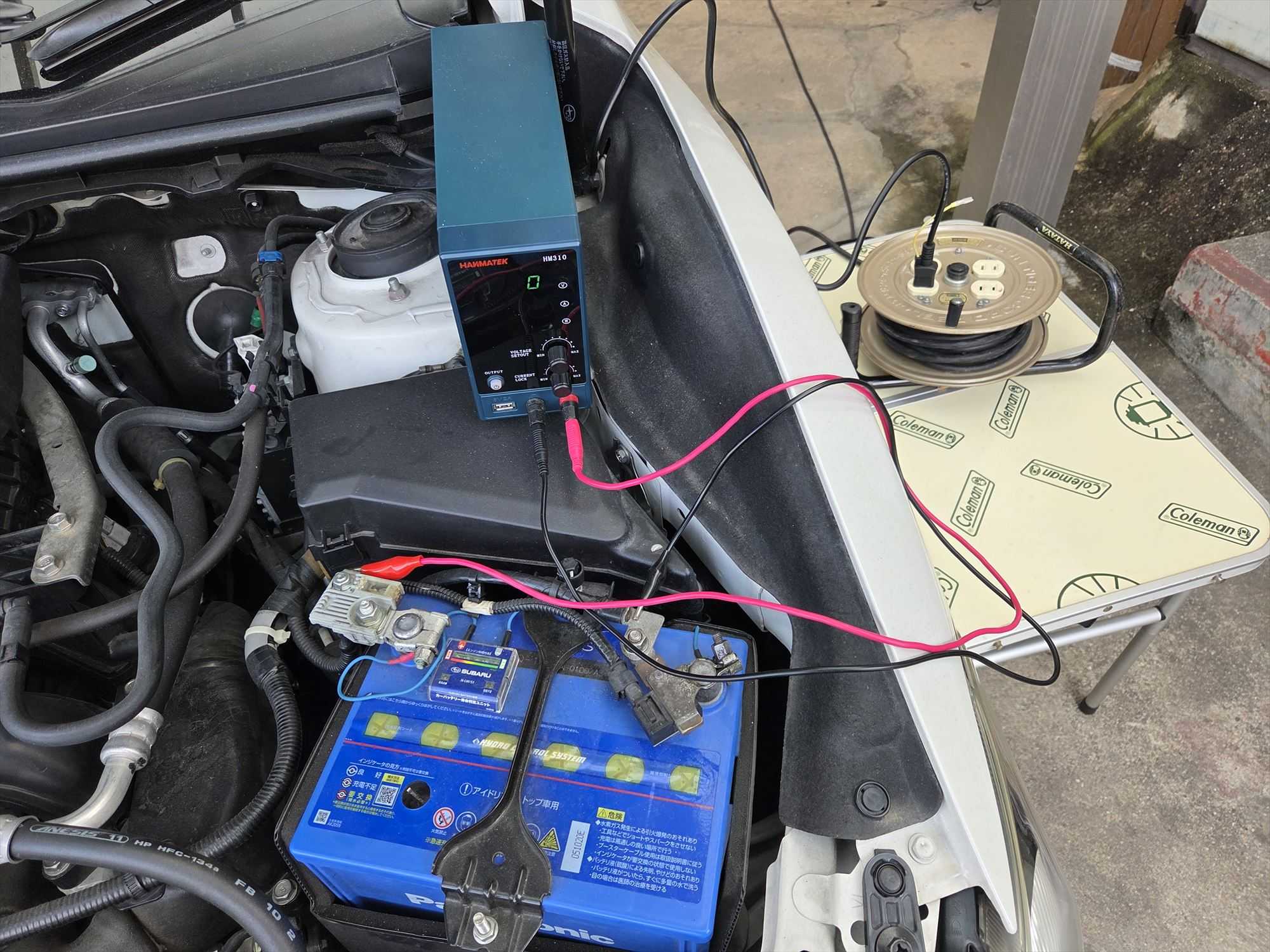

① メモリーバックアップの接続

時計やナビ、学習値が消えないよう、ターミナル部分にバックアップ電源を接続します。



前回はバックアップなしで作業しました。時計を設定して、後はパワーウィンドウの設定（全閉・前回を繰り返すだけ）だけで普通に乗れました。

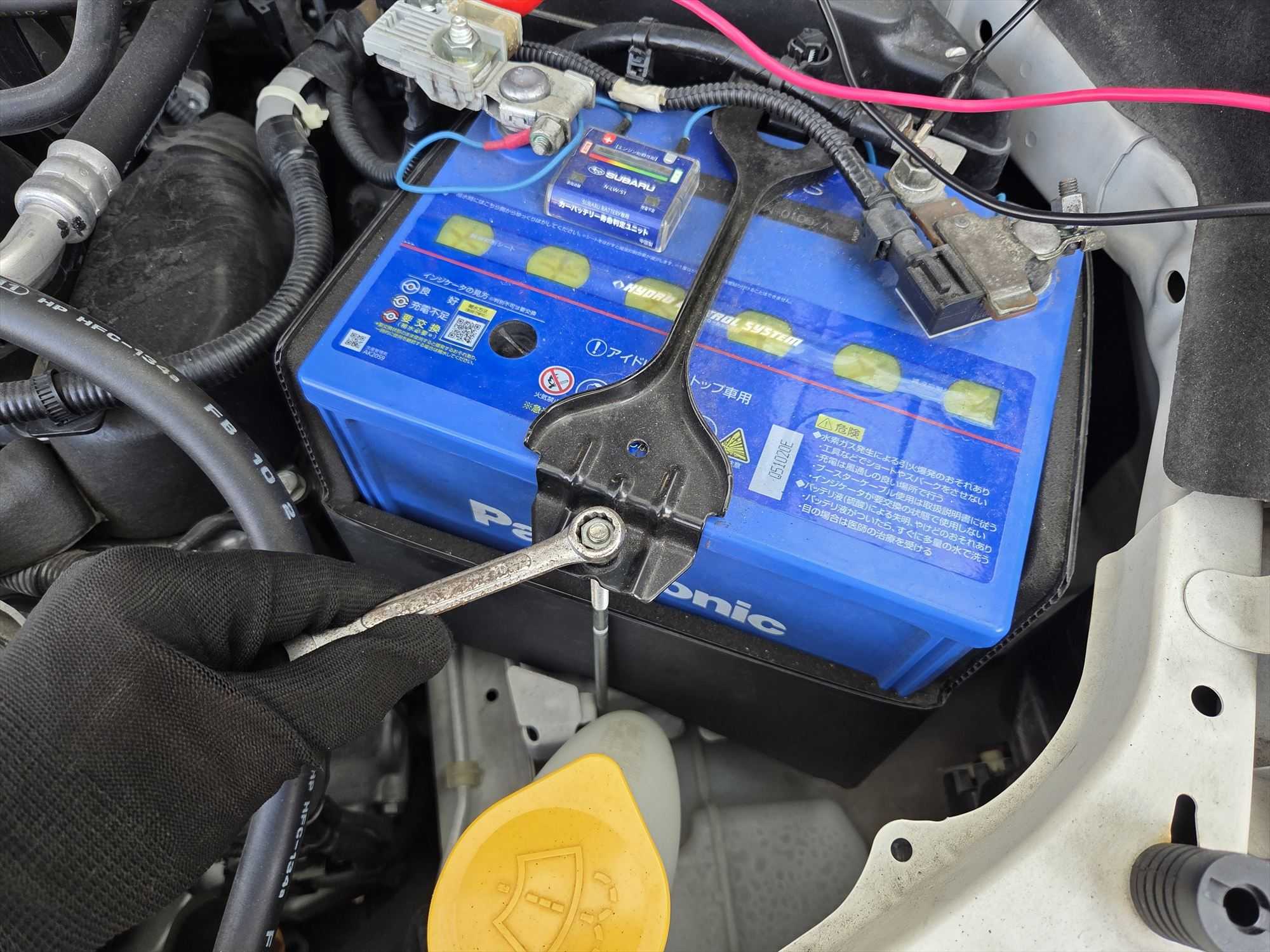

② バッテリーステー（固定金具）の取り外し

10mmレンチを使い、上部のステーを外します。

③ 古いバッテリーの取り出し

必ず マイナス（−）端子 → プラス（＋）端子 の順で外します。インシュレーター（断熱カバー）も忘れずに回収！

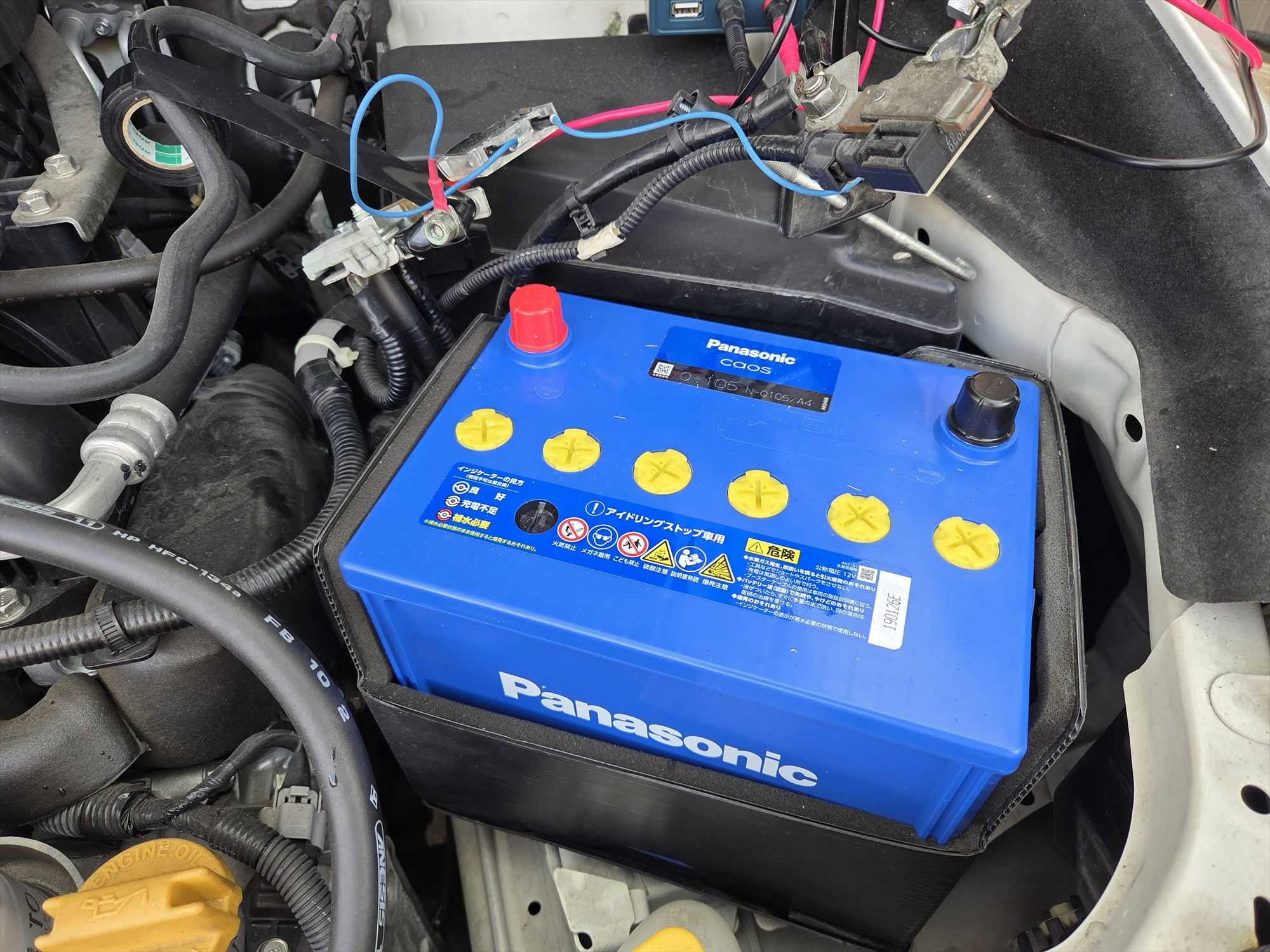

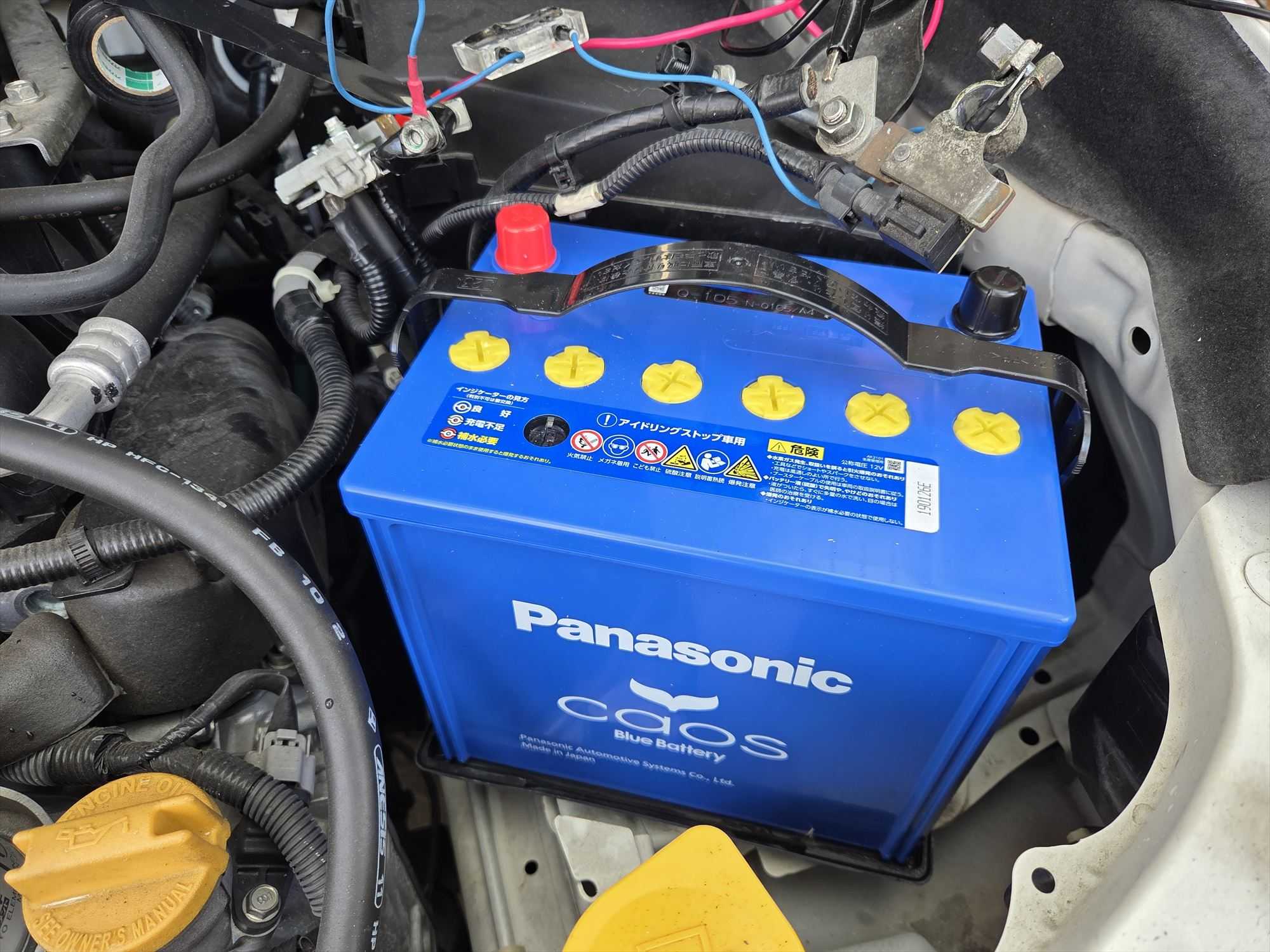

④ 新しいバッテリーの設置

取っ手を付けたまま、新しいカオスをトレイに慎重に配置します。配置後に取っ手を取り外してインシュレーターを装着します

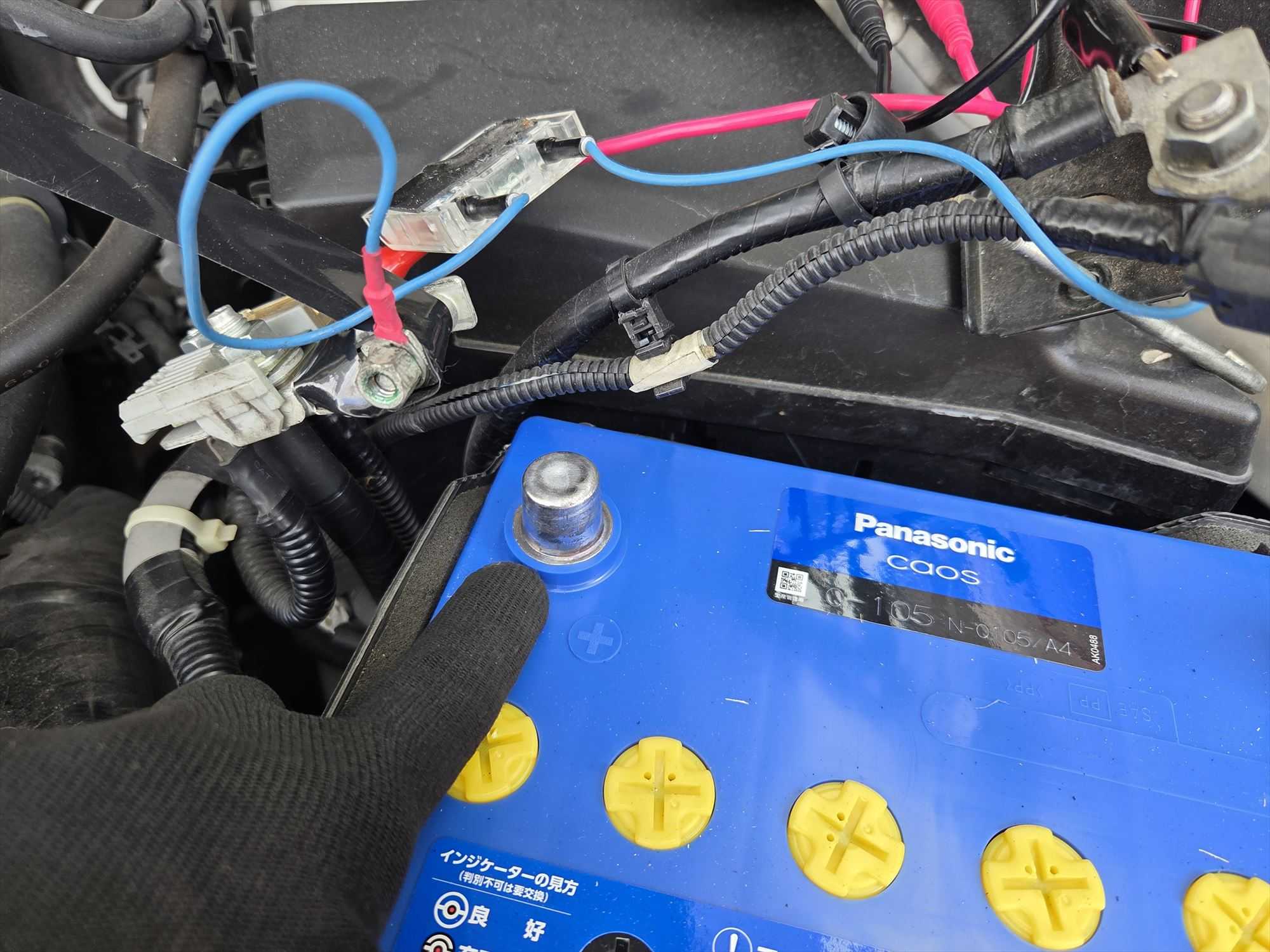

⑤ 端子の接続とステーの固定

外した時とは逆に、 プラス（＋）端子 → マイナス（−）端子 の順で接続。ステーを元に戻してしっかり固定します。

⑥ LifeWINKの取り付け

端子に共締めして、上面に貼り付けます。
実は永久に使えると思っていたら、新品時に交換しないといけないことを知り翌週交換💦

​
N-LW/P6 ライフ・ウィンク Panasonic バッテリー寿命判定ユニット Life WINK ゆうパケット発送 ​

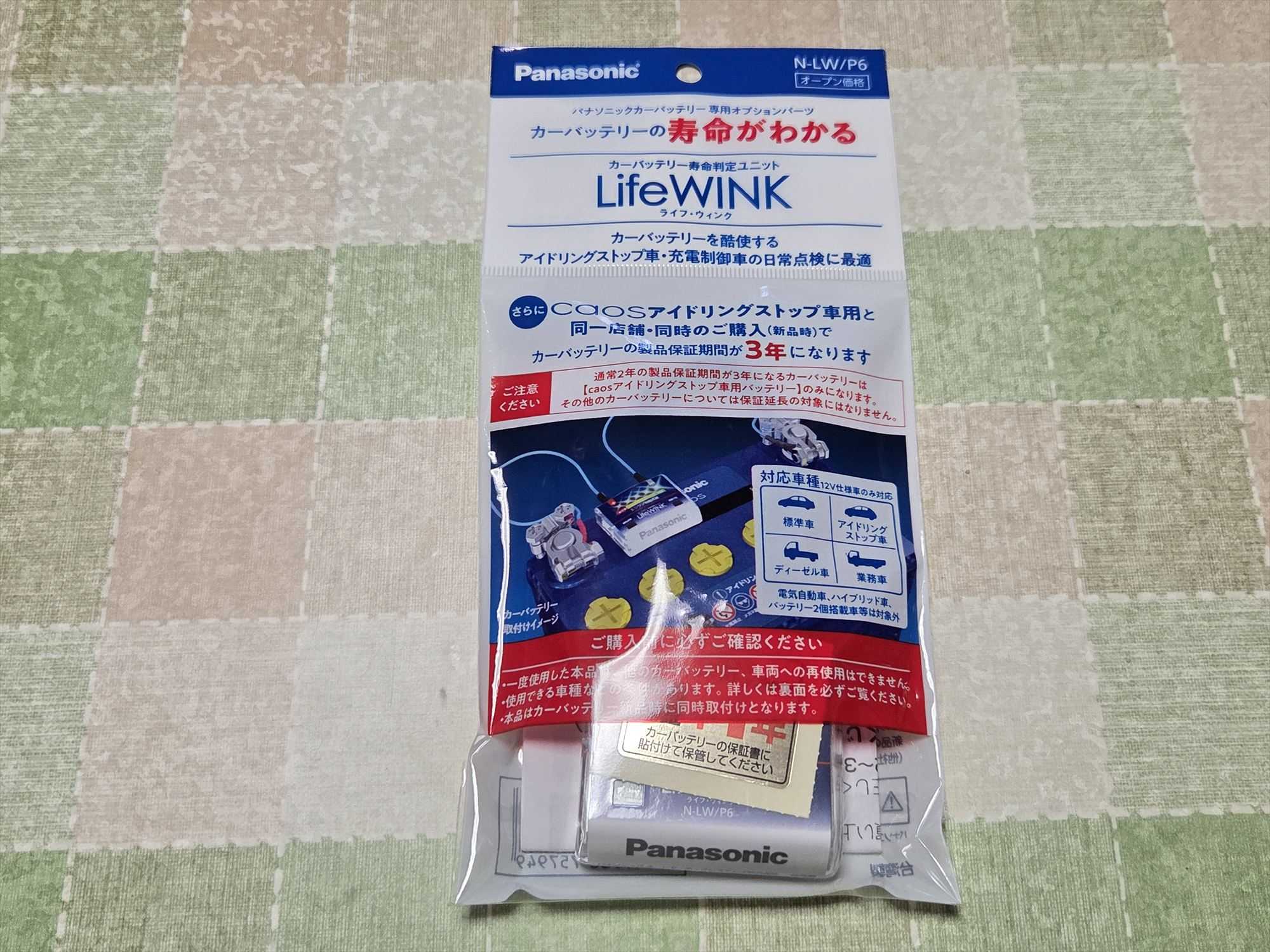

パッケージ

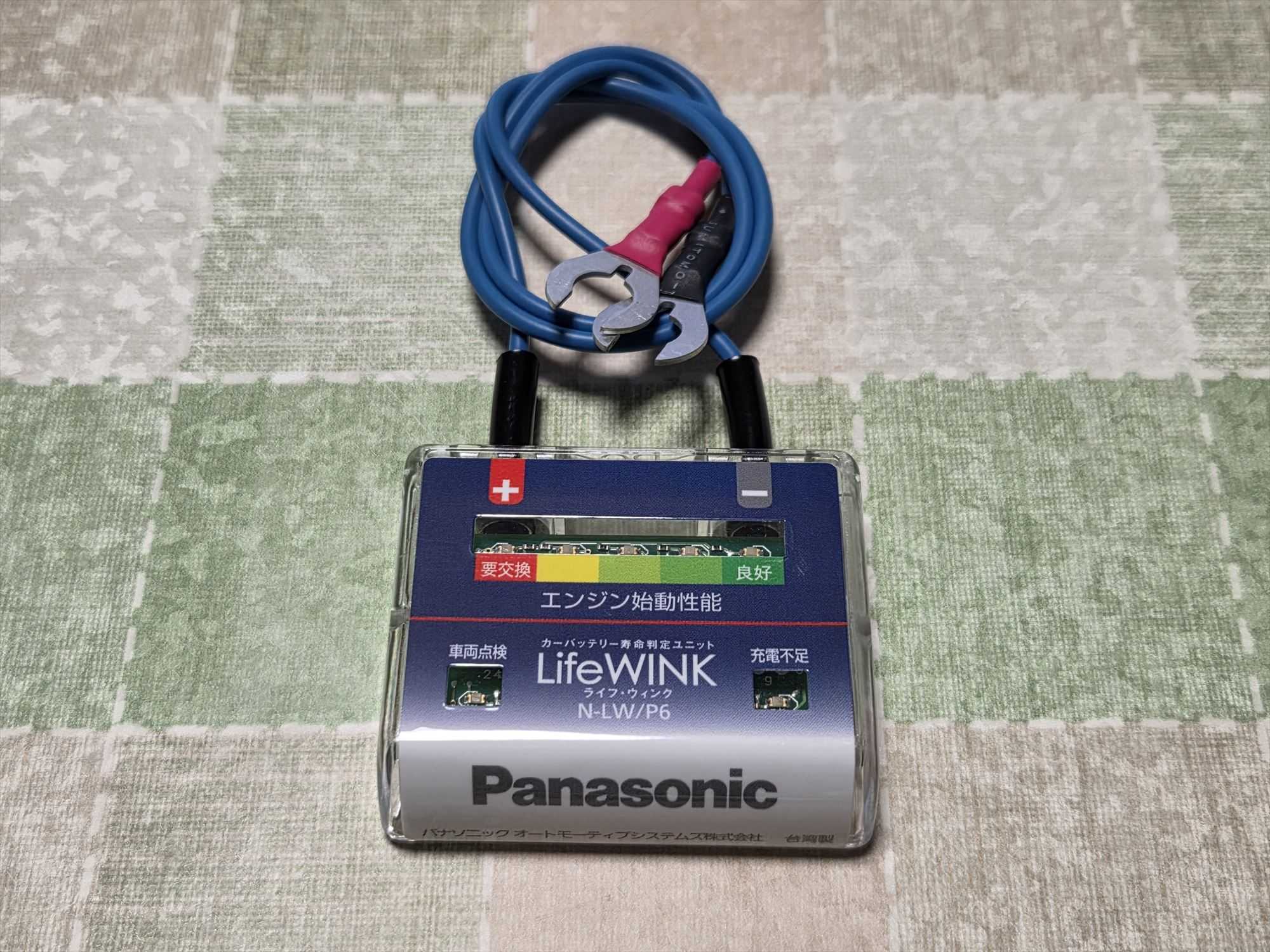

開封後

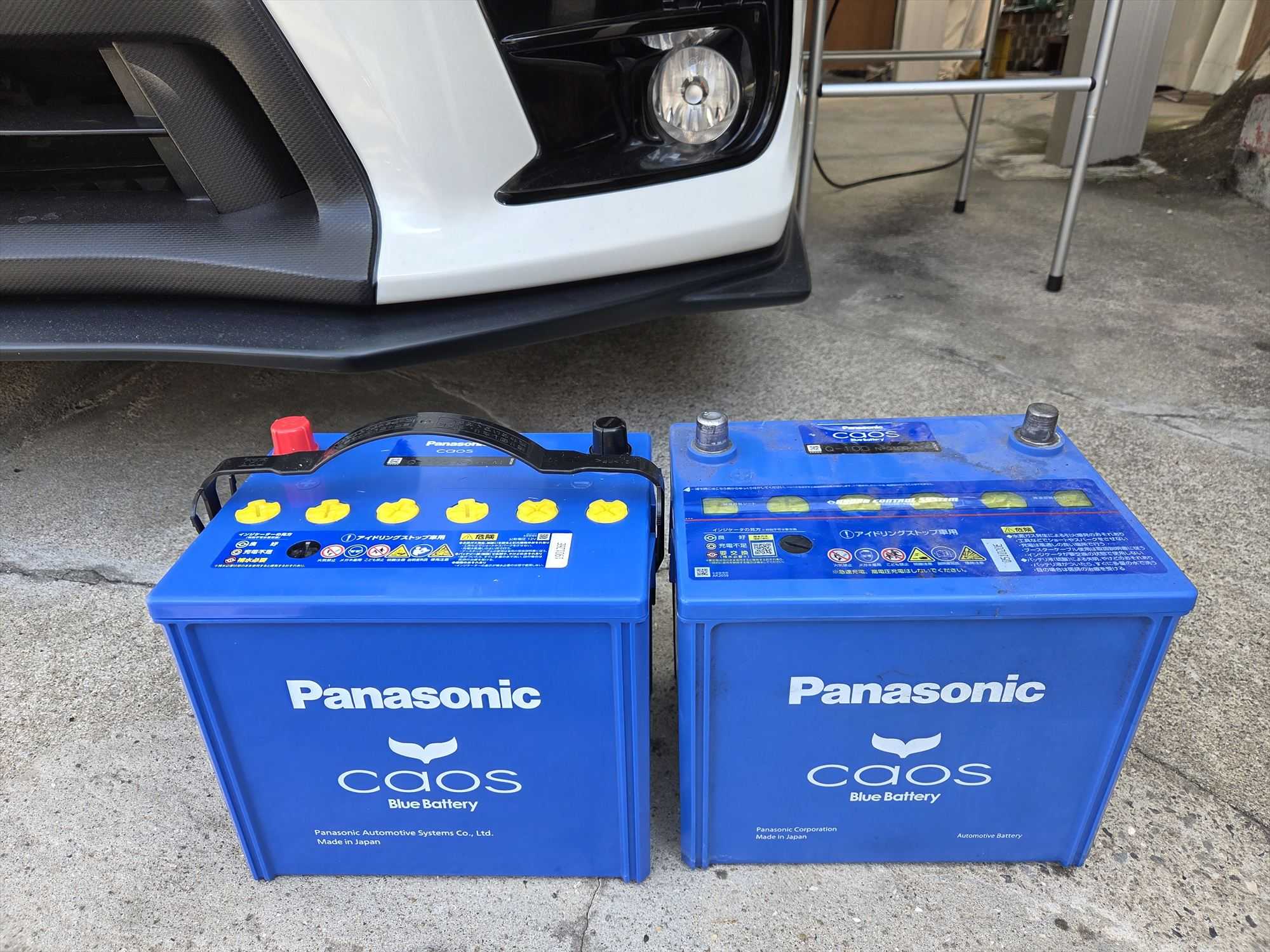

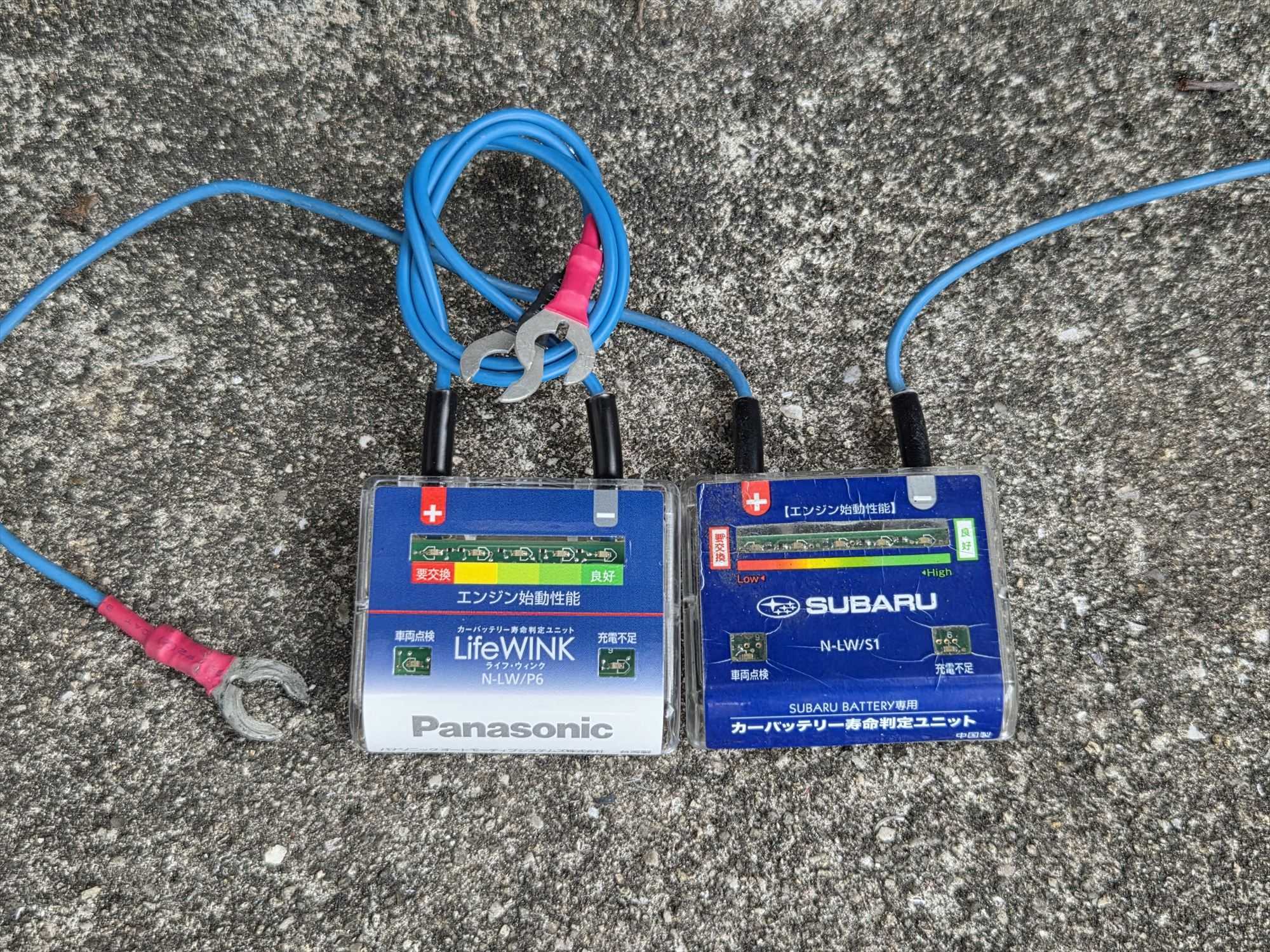

新旧比較

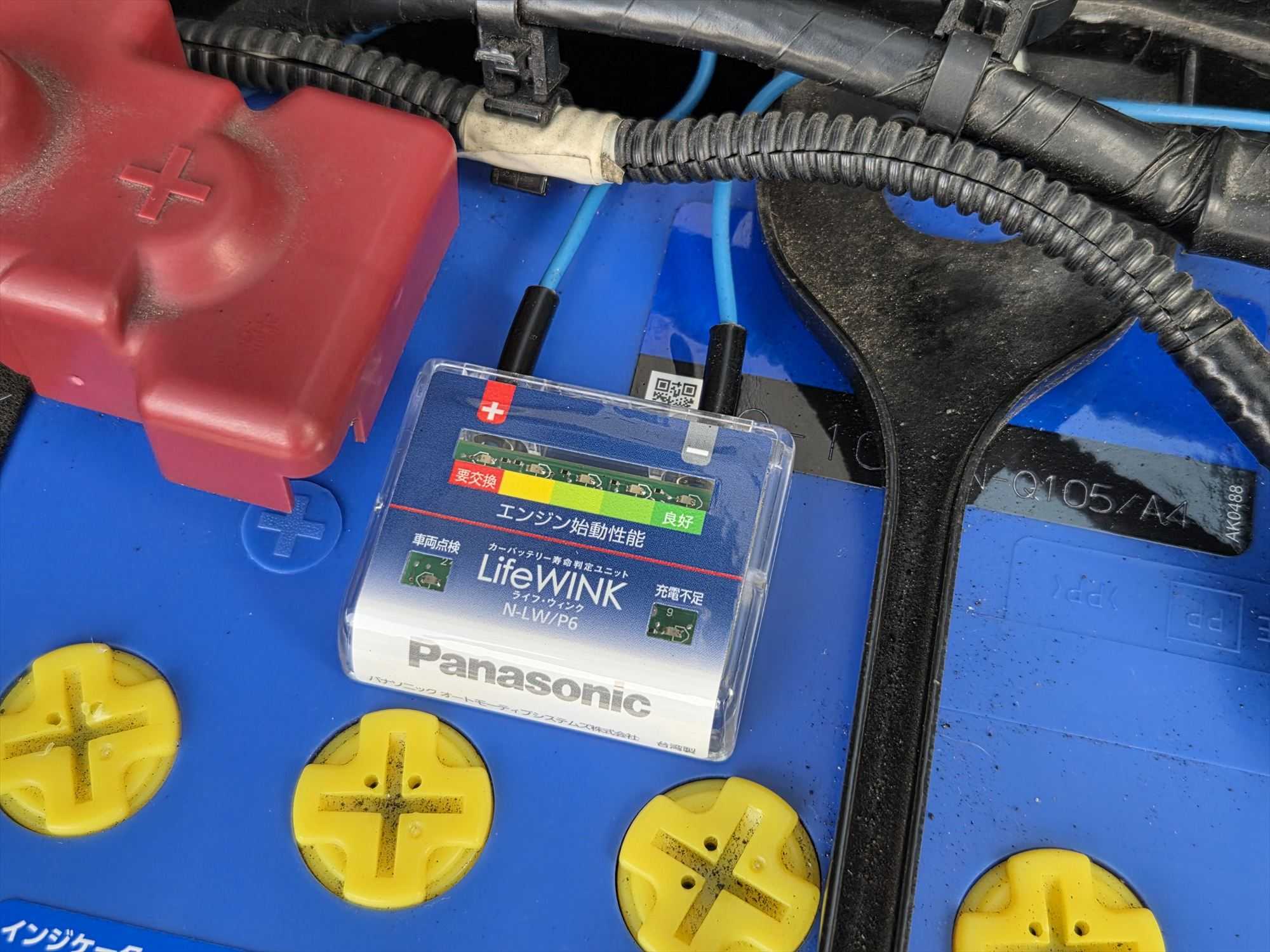

取り付け完了

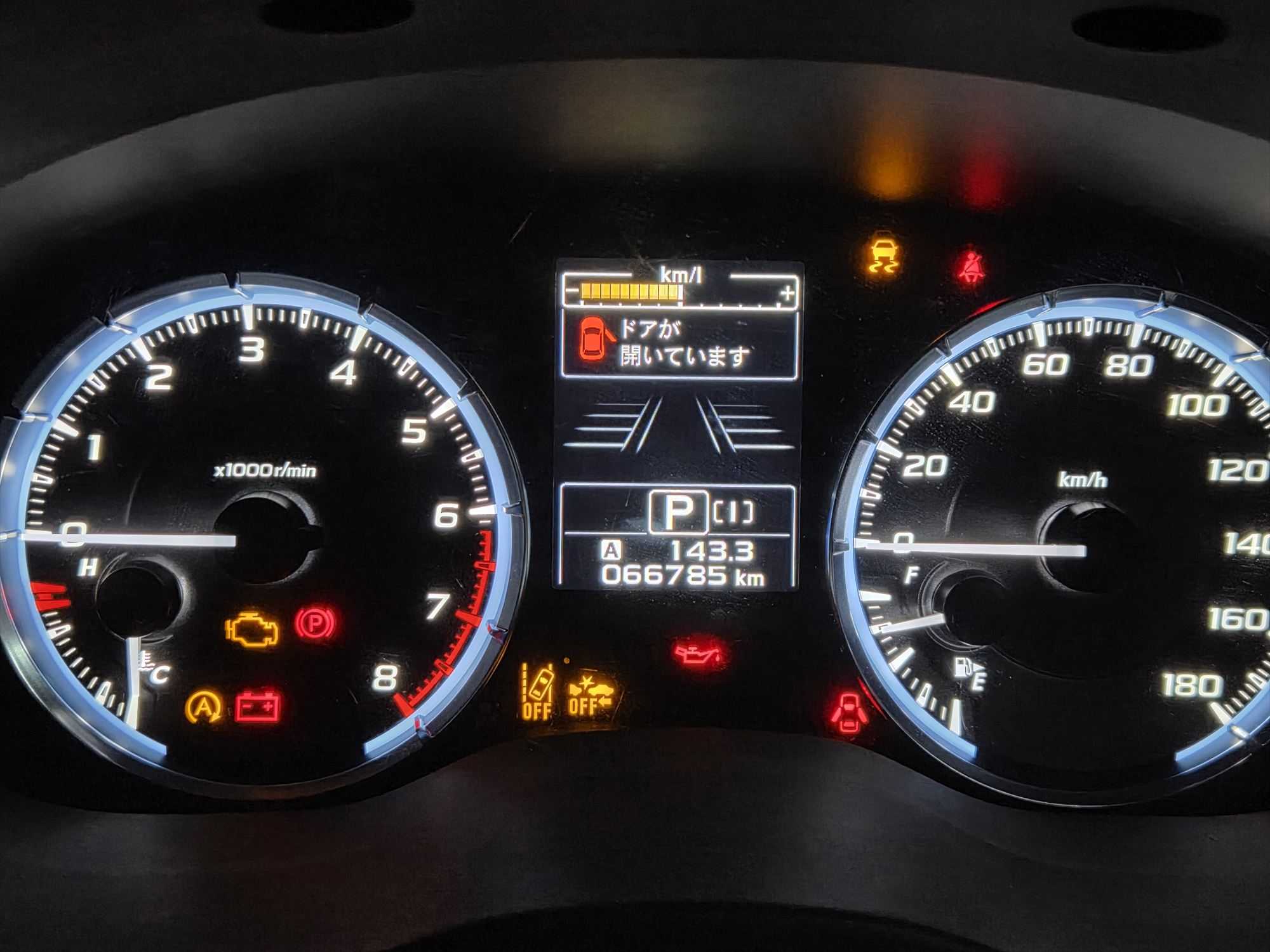

3. 作業完了後の確認

エンジンを始動して警告灯が出ていなければ無事完了です！
