掃除機（東芝トルネオ）のブラシ用モーター交換





この東芝の掃除機、イマイチ調子が良くない

掃除機のヘッドに関しては多少仕方がなく、結局モーター交換を自分で行って終了したものの

（今も普通に動くようになってます）

今度は排気の音が気になるようになってきた！！

当然ゴミのつまりなどは徹底的に行い、目で見える部分については掃除をしたものの、

何も変わらない・・・

​ ​ やはり本体に何か異常があるのか？

って​事で、トルネオの本体を分解してみたという話です

​ ​先に結論をお伝えします

分解しても何もかわらなかった（笑）

​​​​ ​​ ​​ ​​ ​というか、​分解途中であきらめたっというのがホンネかもしれません


しかし、分解している人は見たことが無かったので、

せっかくなので、手順を載せておきたいと思います

分解マニア向きです（笑）

​

手順１：本体の左右にあるサイドパネルを外す

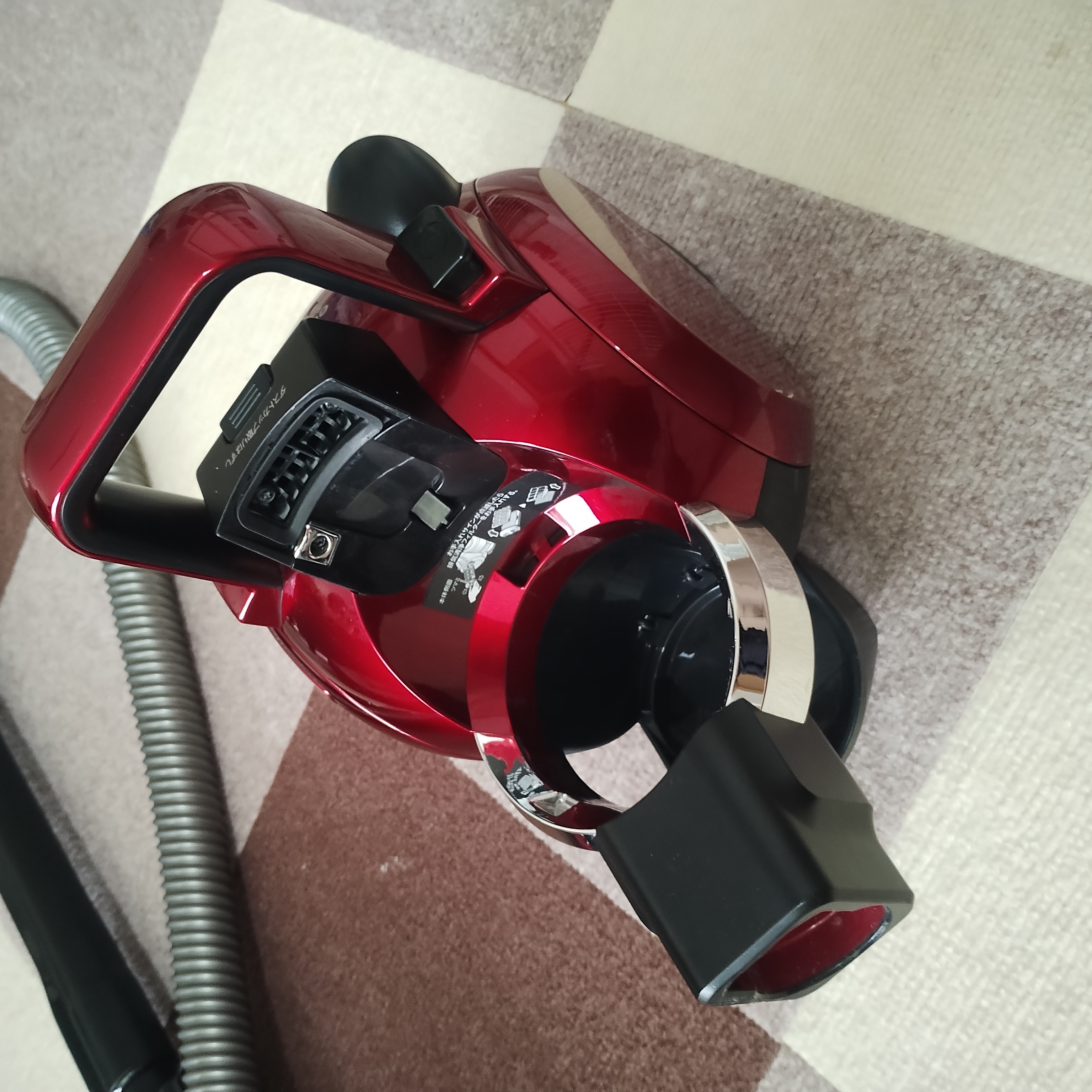

普通に掃除機ホースとダストカップを外し、ひっくり返します

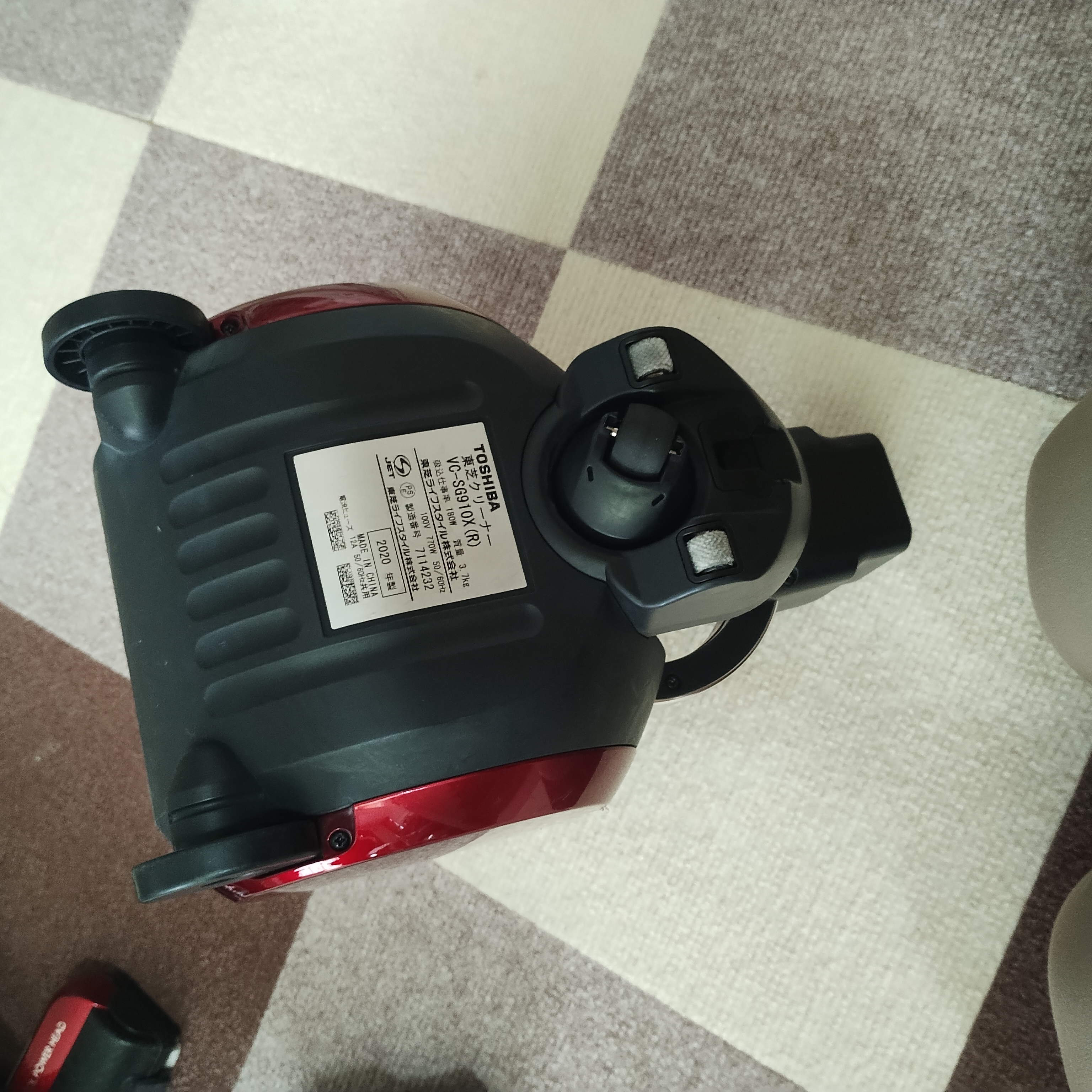

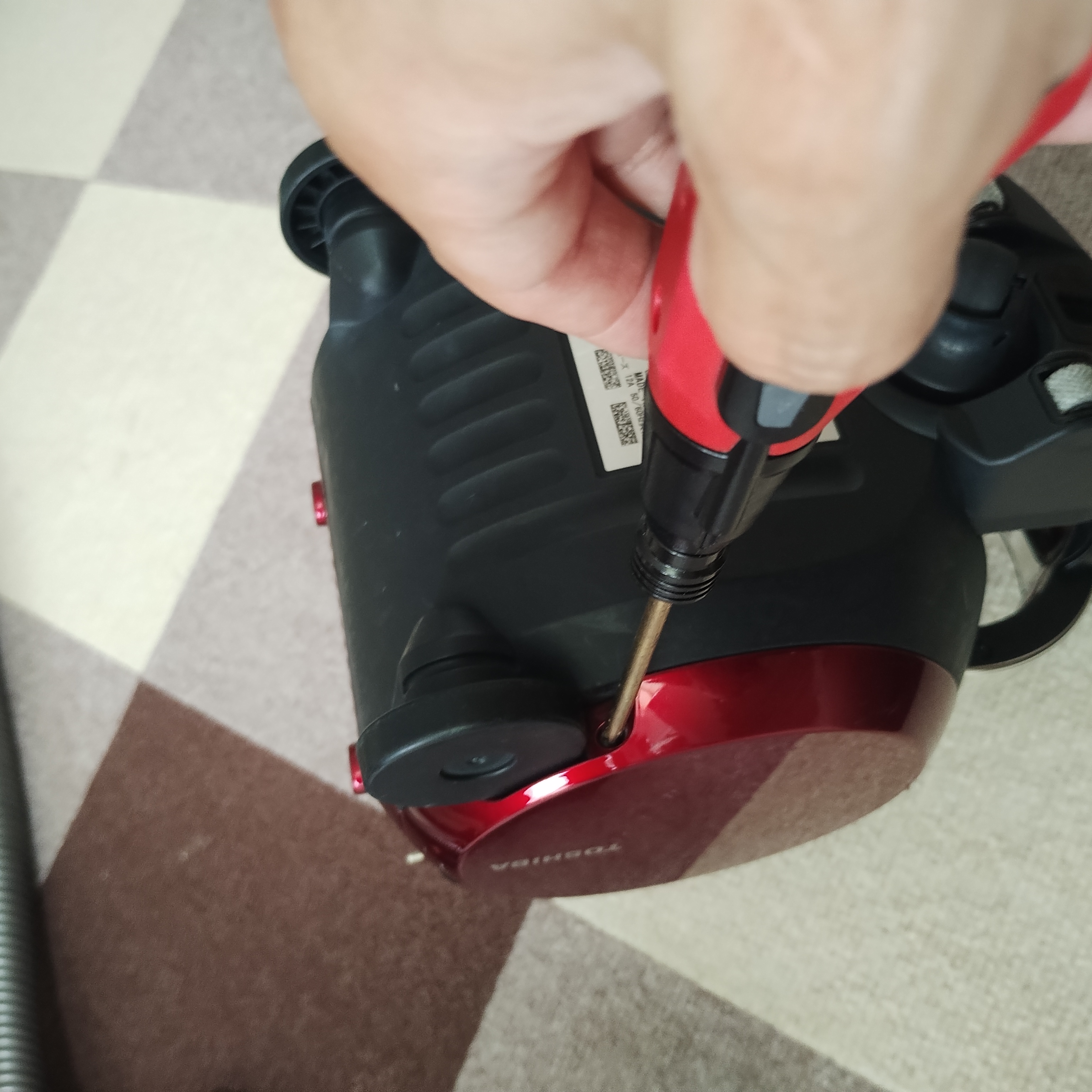

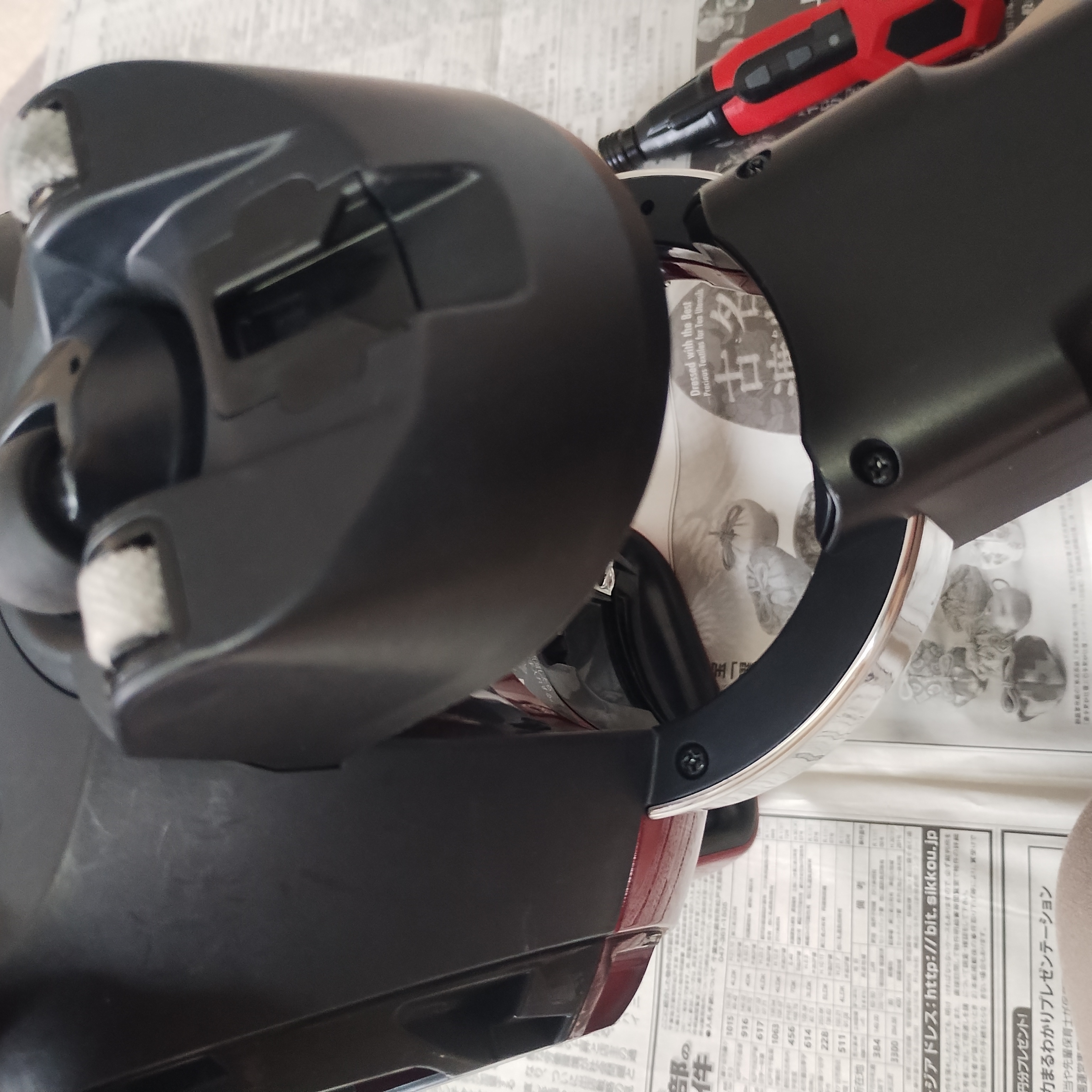

車輪の手前に左右1つずつネジがあるのでこちらを外していきます



2か所だけなので難しくはないと思います
ネジを無くさないように保管をしておきます

そしていよいよ最大の難関のパネル外し

大事なツールを用意しました


​
1427 内張りはがし エーモン工業

これ何年使っているんだろう（笑）

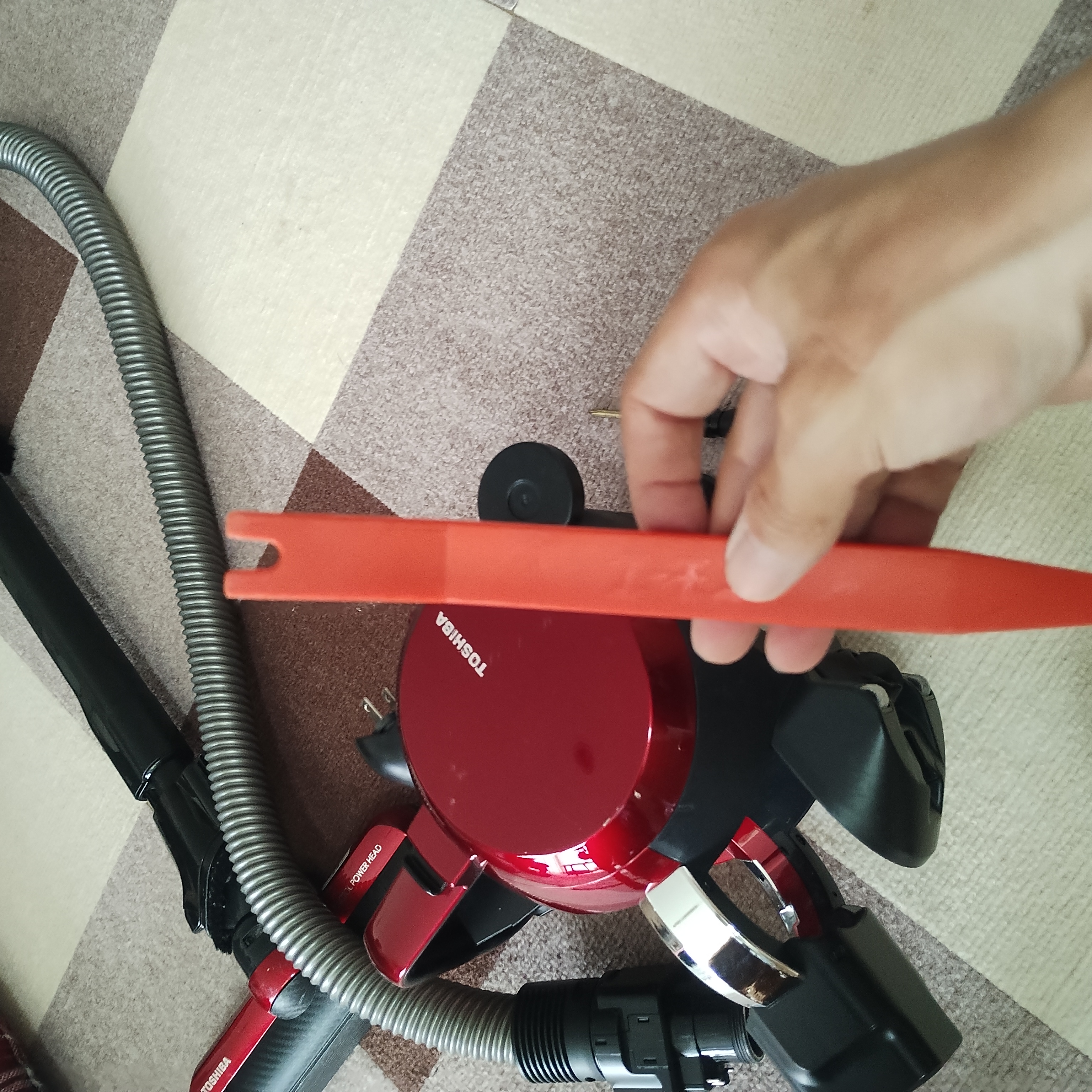

車の内張りを剥がすときに利用しているプラスチックの棒で、

分解をするときに傷になってしまうのを防ぐために利用します



サイドパネルは上部2か所、下部1か所ある突起から剥がせれば取れます

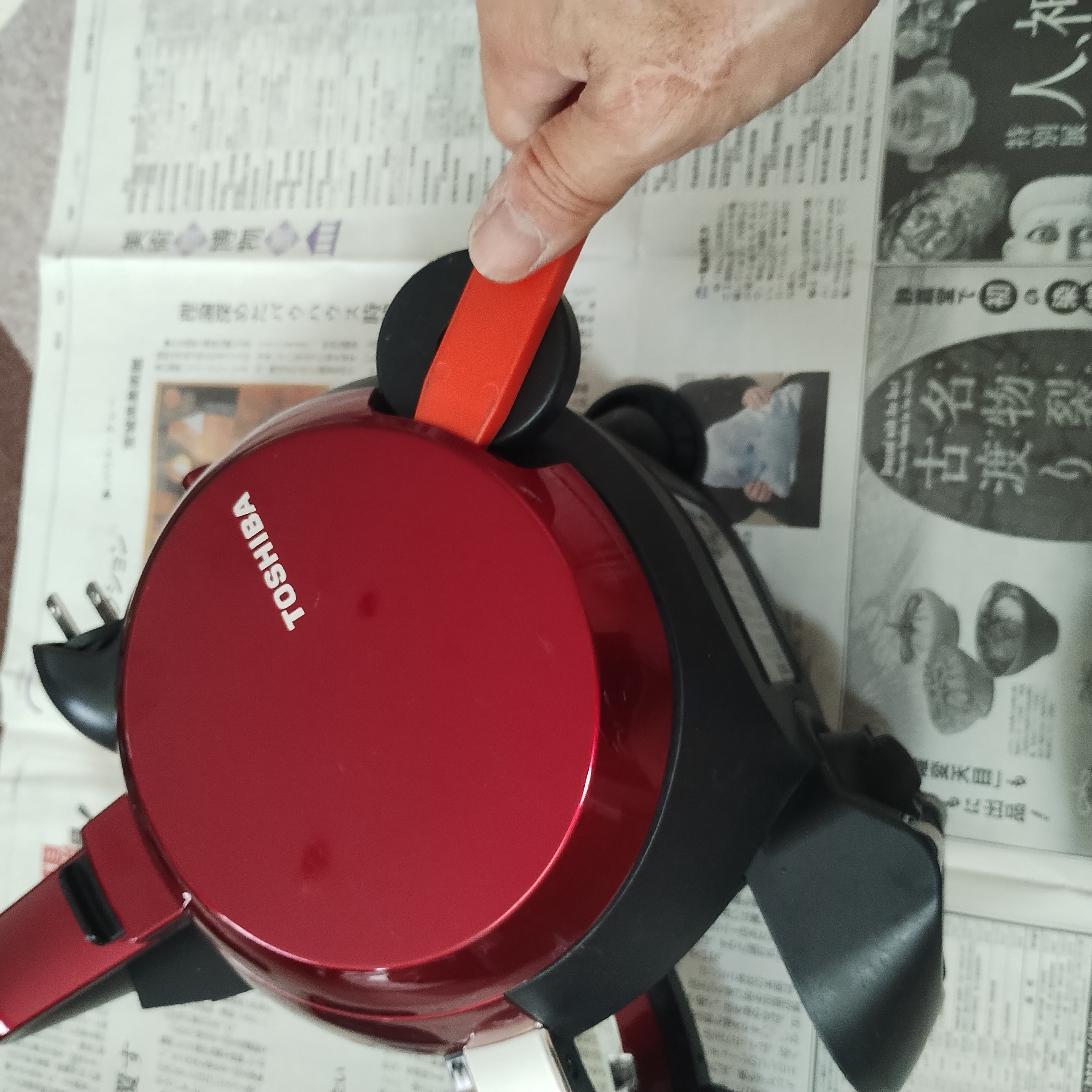

車輪ところにすき間があるので内張り剥がしを差し込み、少し持ち上げながら下部の方に移動

少し力を入れて下に引っ張ると、下部は突起から外れます

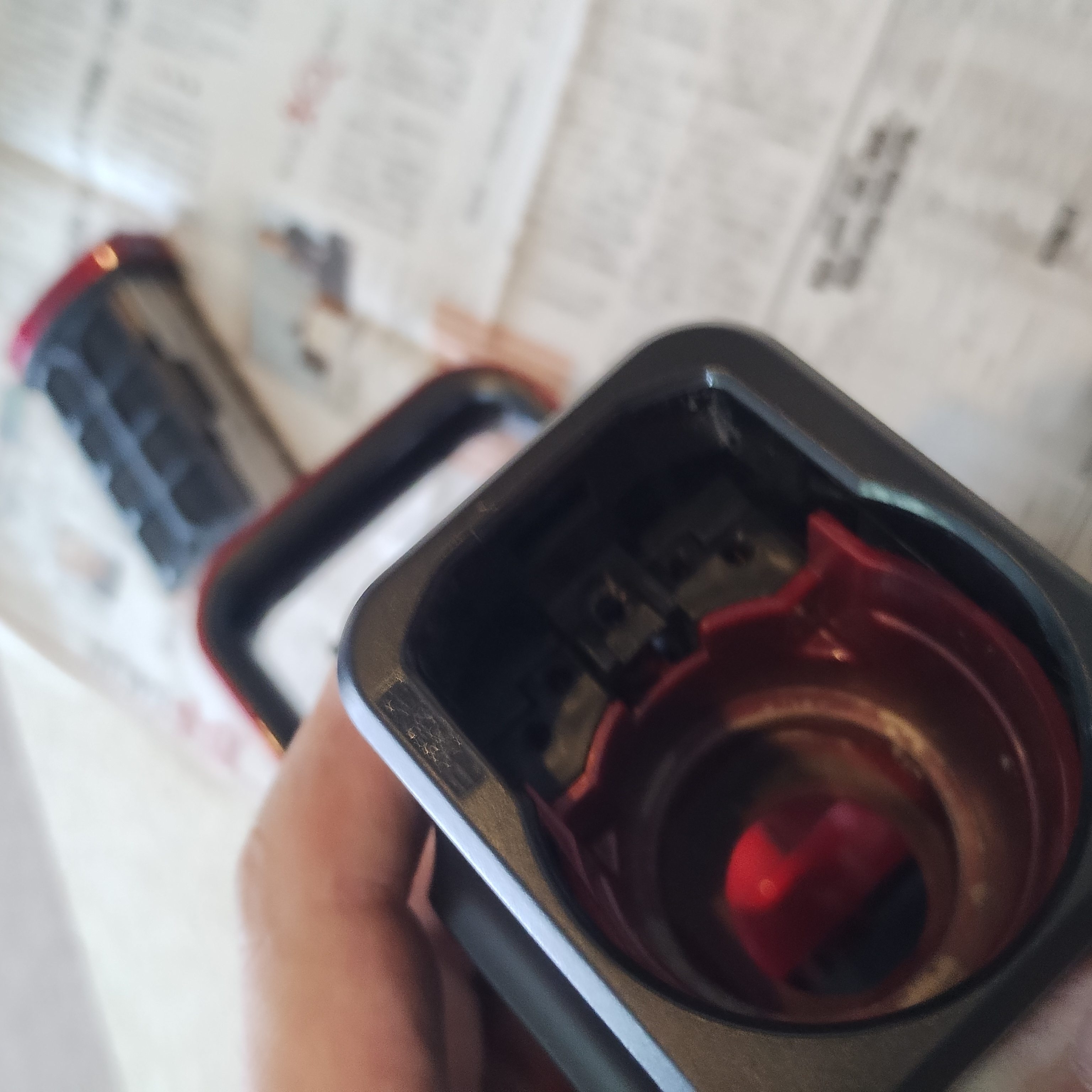

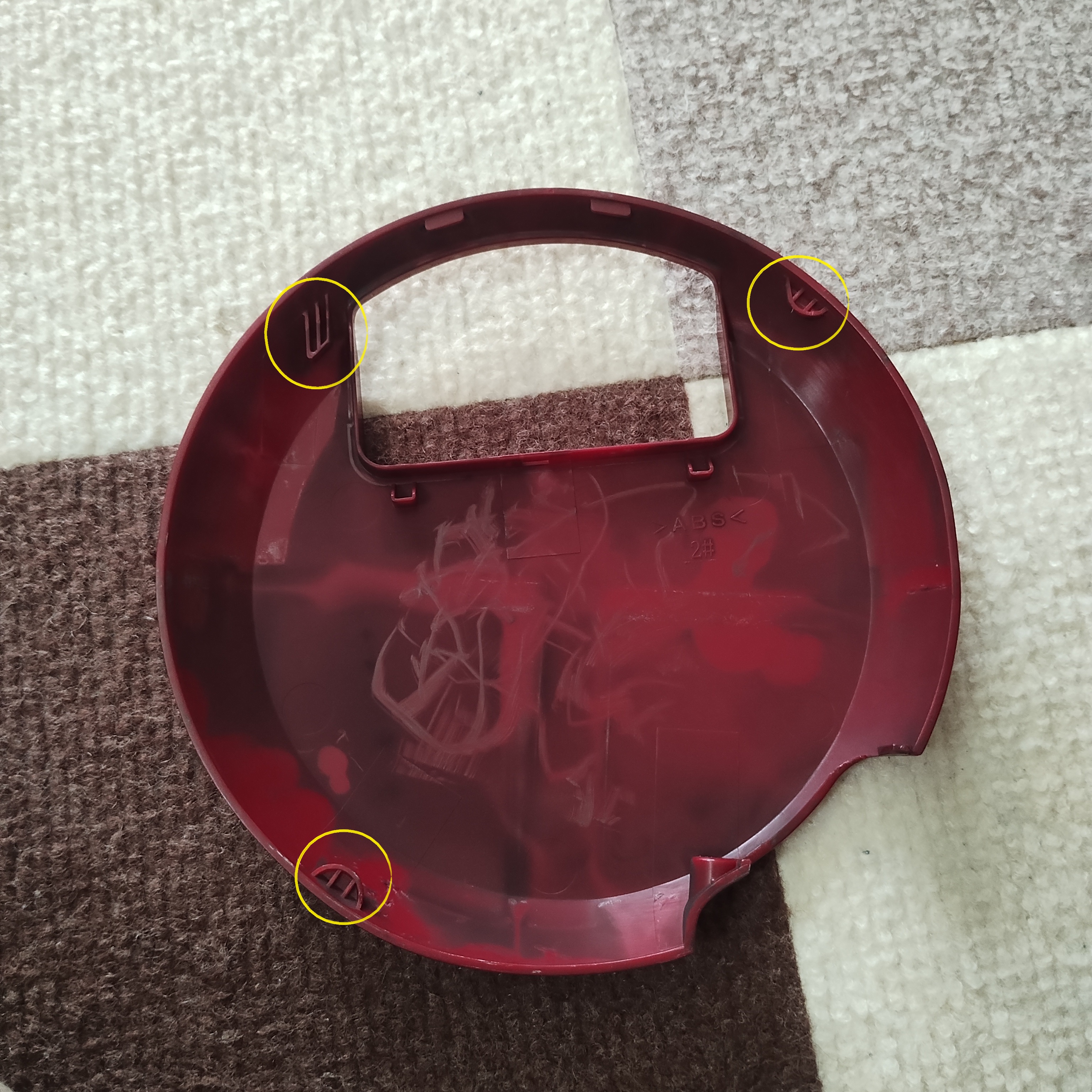

参考までにパネルの裏側はコチラ

突起は下に1か所だけなので、下から外せば簡単かと思います



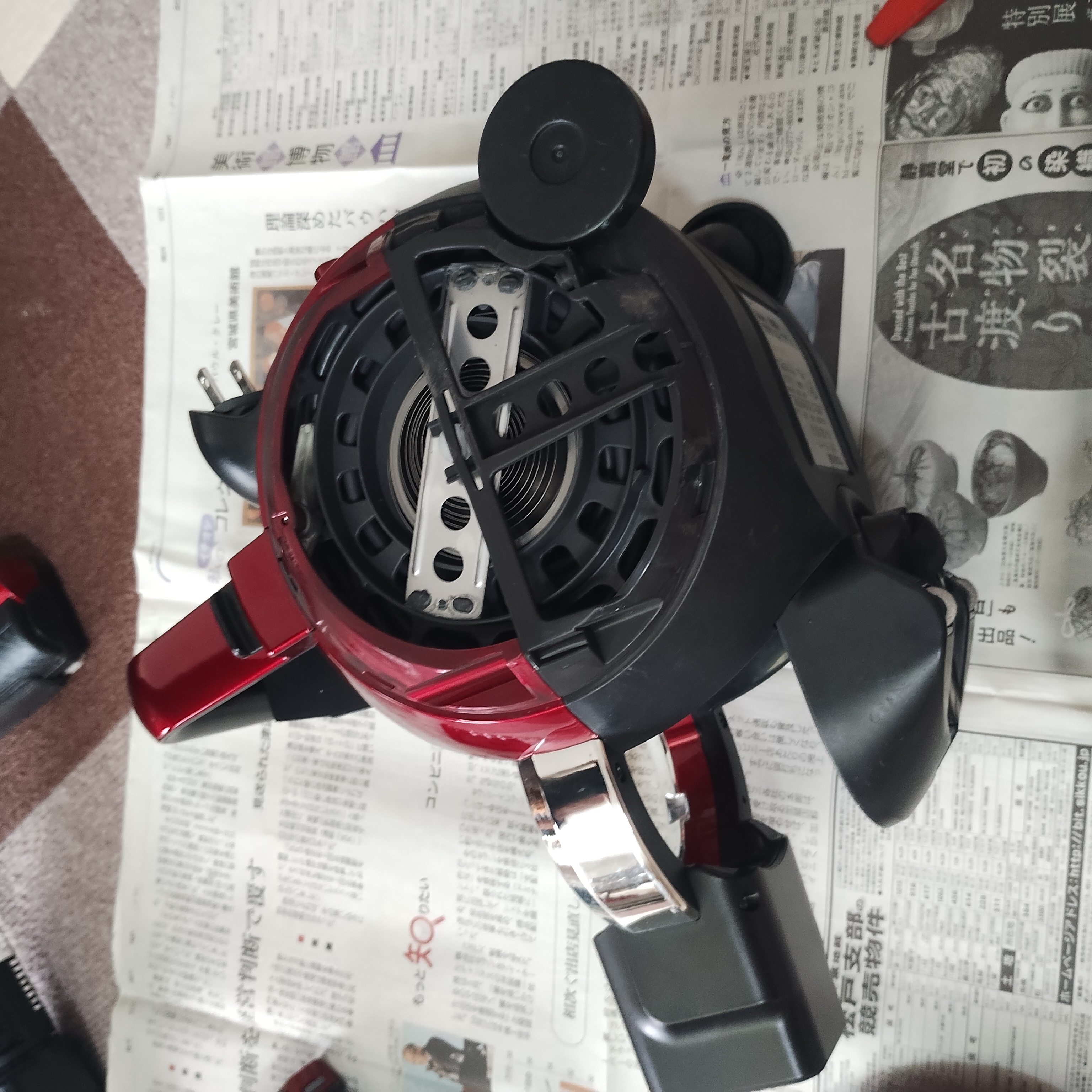

外した後はこんな感じ

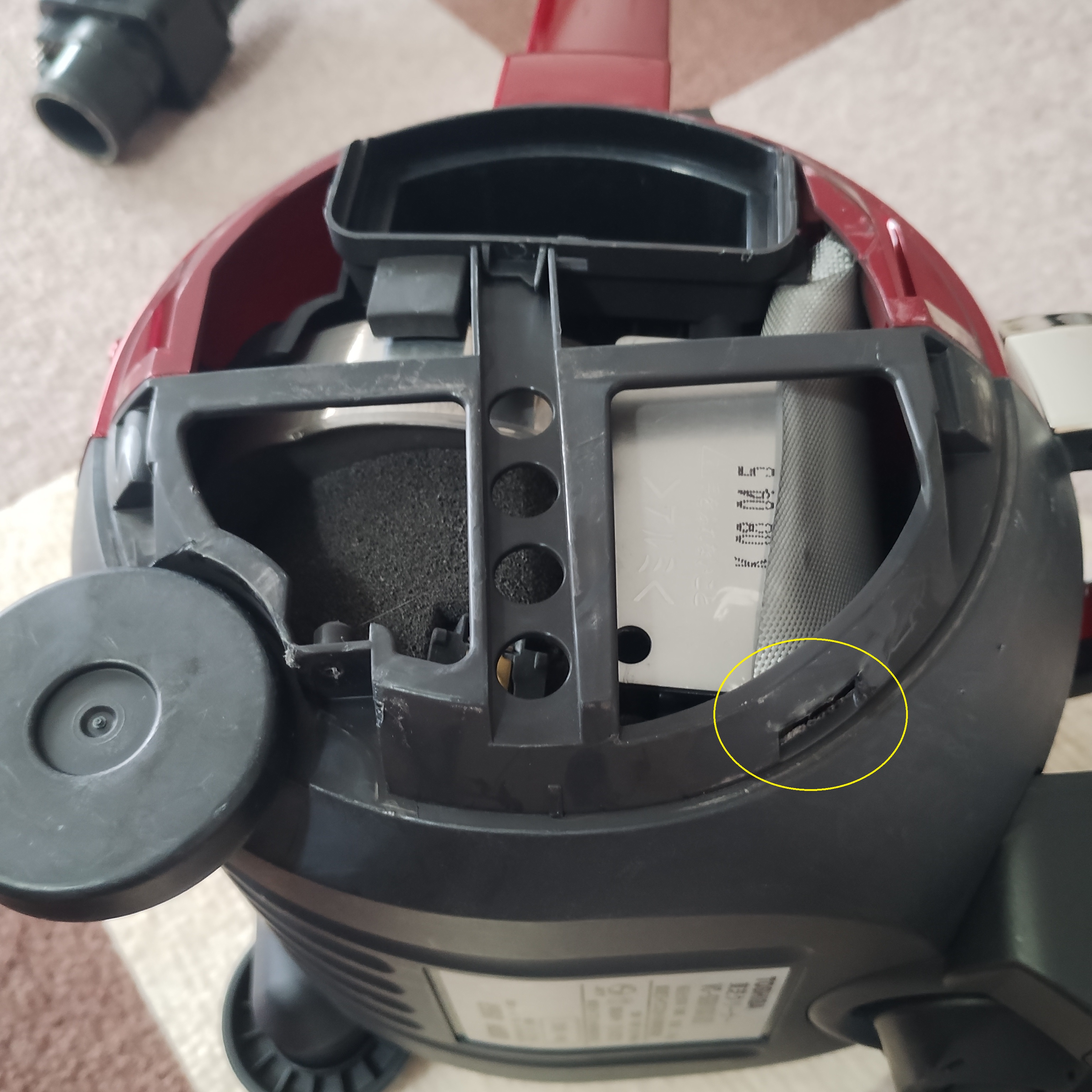

外すにあたり構造が分かっていなかったため、下部の突起を受ける部分が壊してしまった（汗）

ネジで固定してしまうので、これくらいなら特に問題なし



反対側を外すとこんな感じ

手順２：ネジを外す

ここまでできればネジを外す作業

大体想像がつくかと思いますが、ねじを紛失しないように気を付けてひとつづず丁寧に！

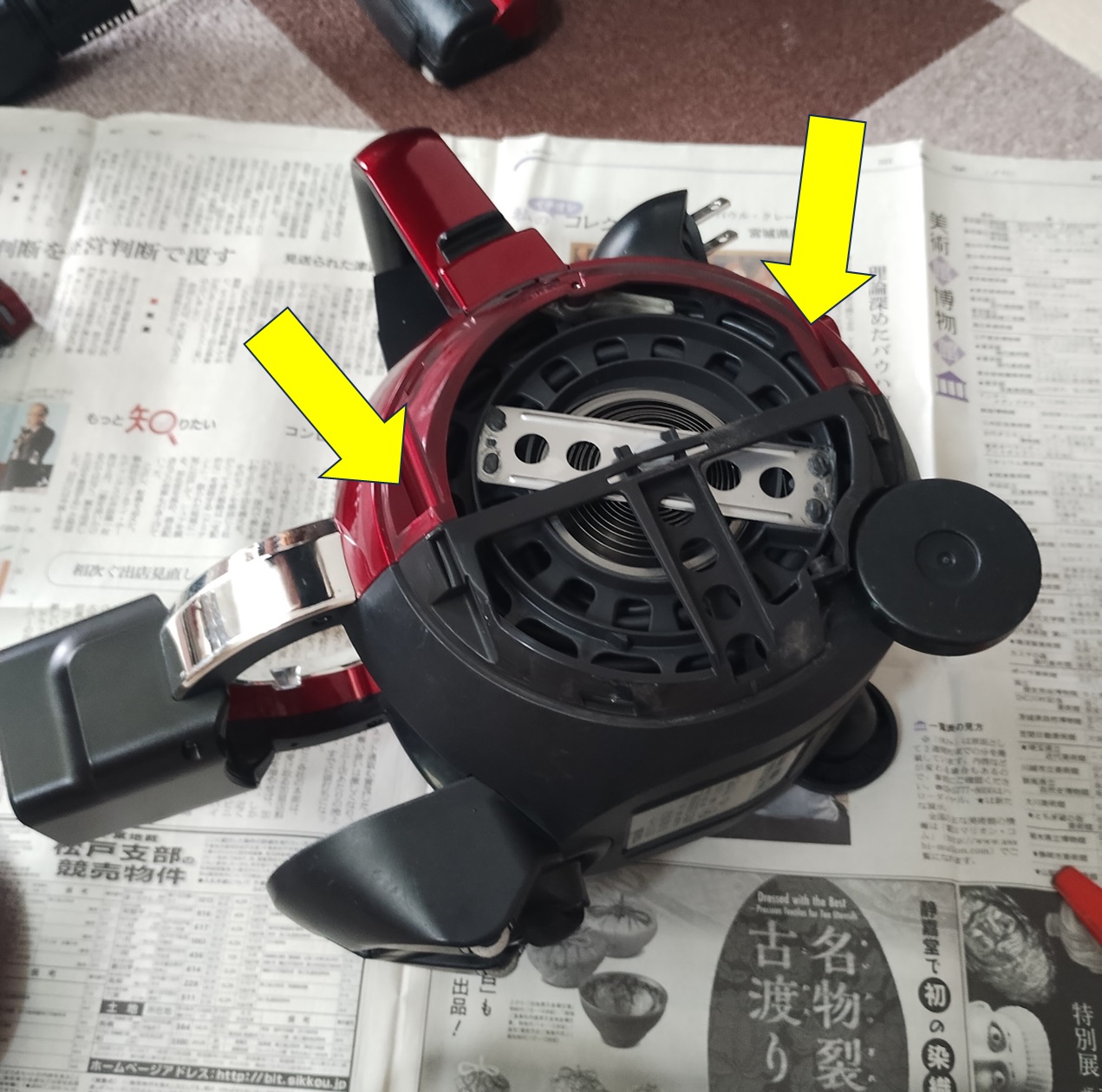

矢印のところ2か所、左右にあるので全部で4か所ねじを外します

（画像撮り忘れてしまい、使いまわし画像です）



掃除機本体の裏側ダストカップの周辺に左右2か所ずつネジを外します



次にホースの差込口にあるネジ1本を外します

後はカバーの上部と下部をゆっくり外せますが・・・

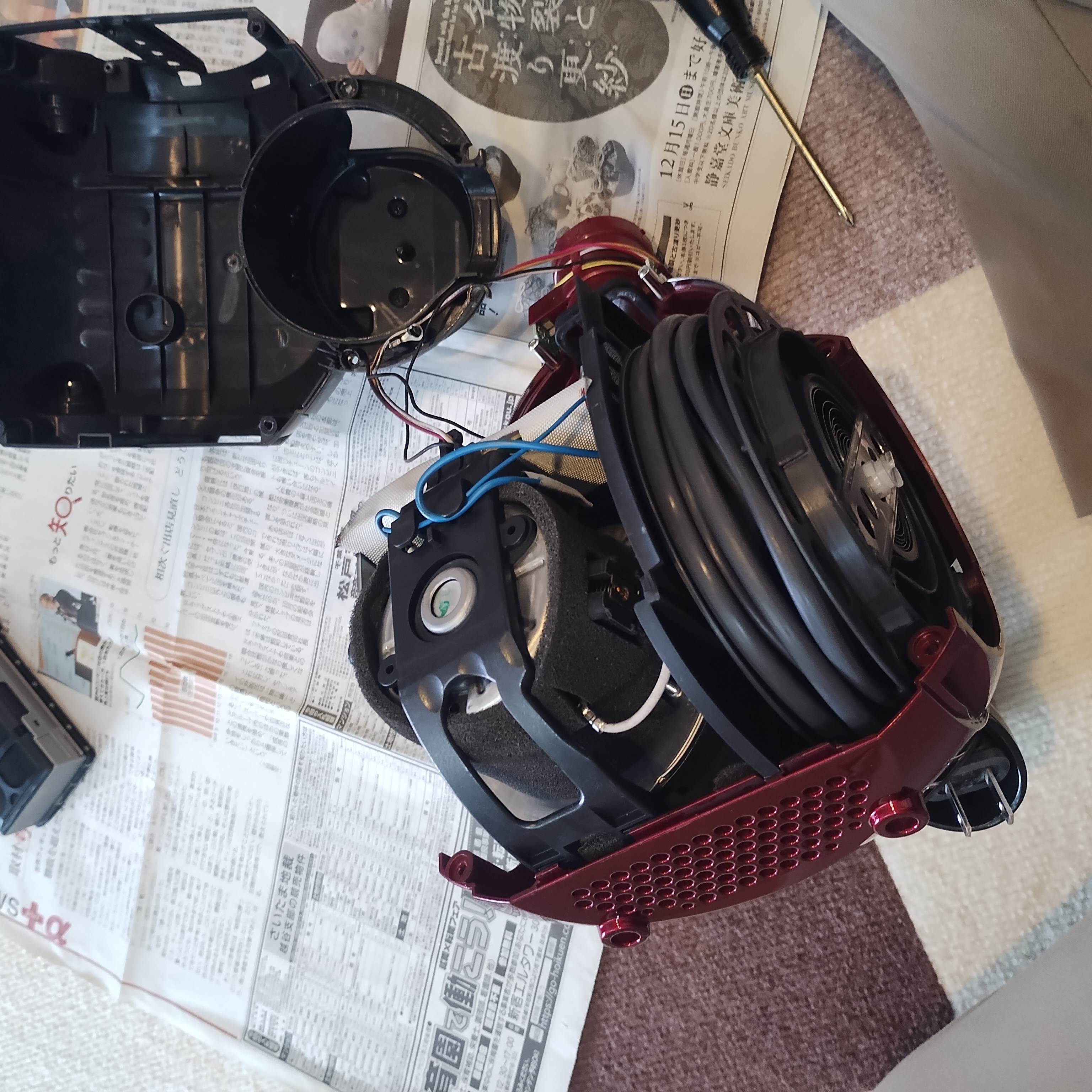

配線が出てくるのでどこに収まっているかを確認できるようにゆっくり外します

そんなに配線も難しくはありませんが元に戻すのが面倒なので確認したほうが良いです

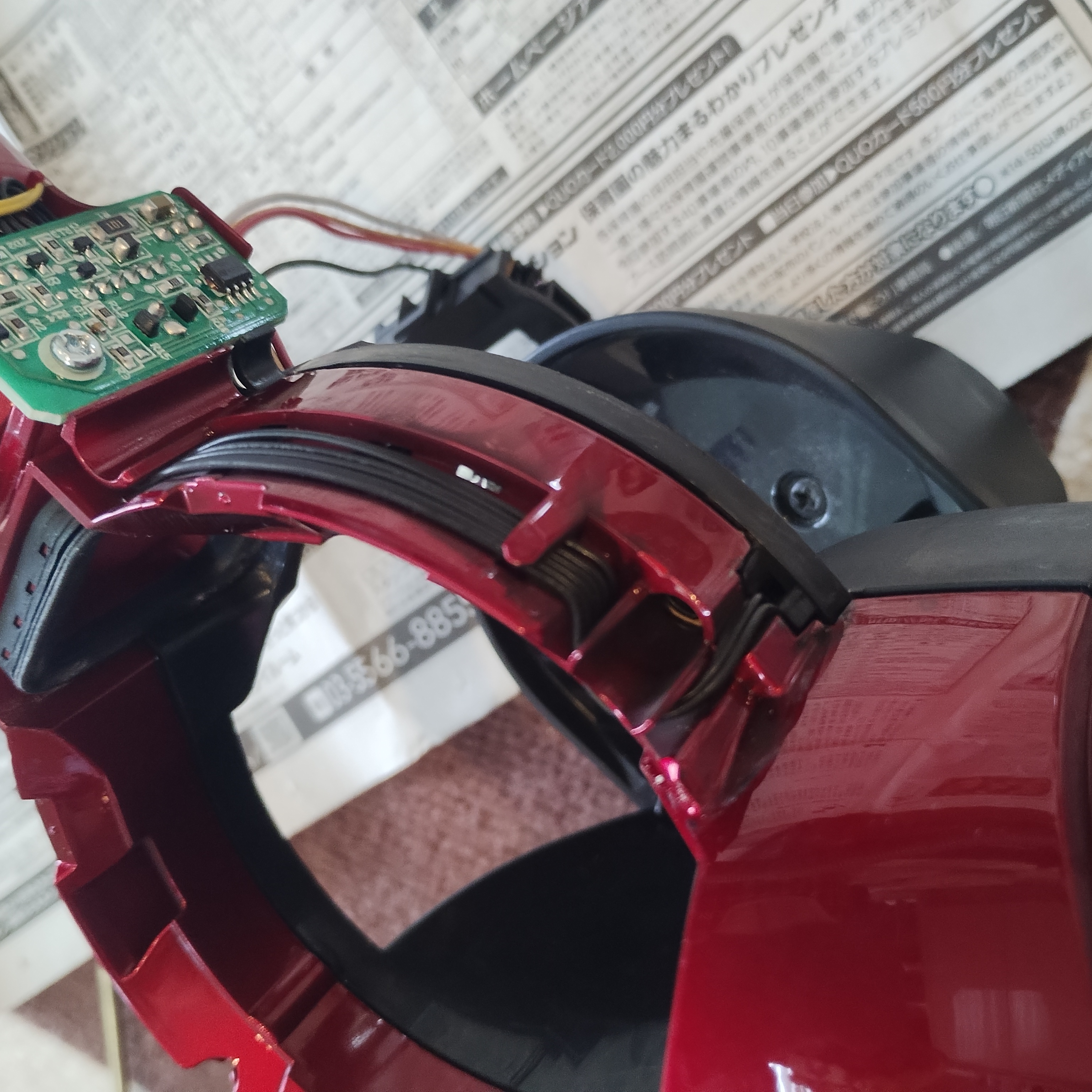

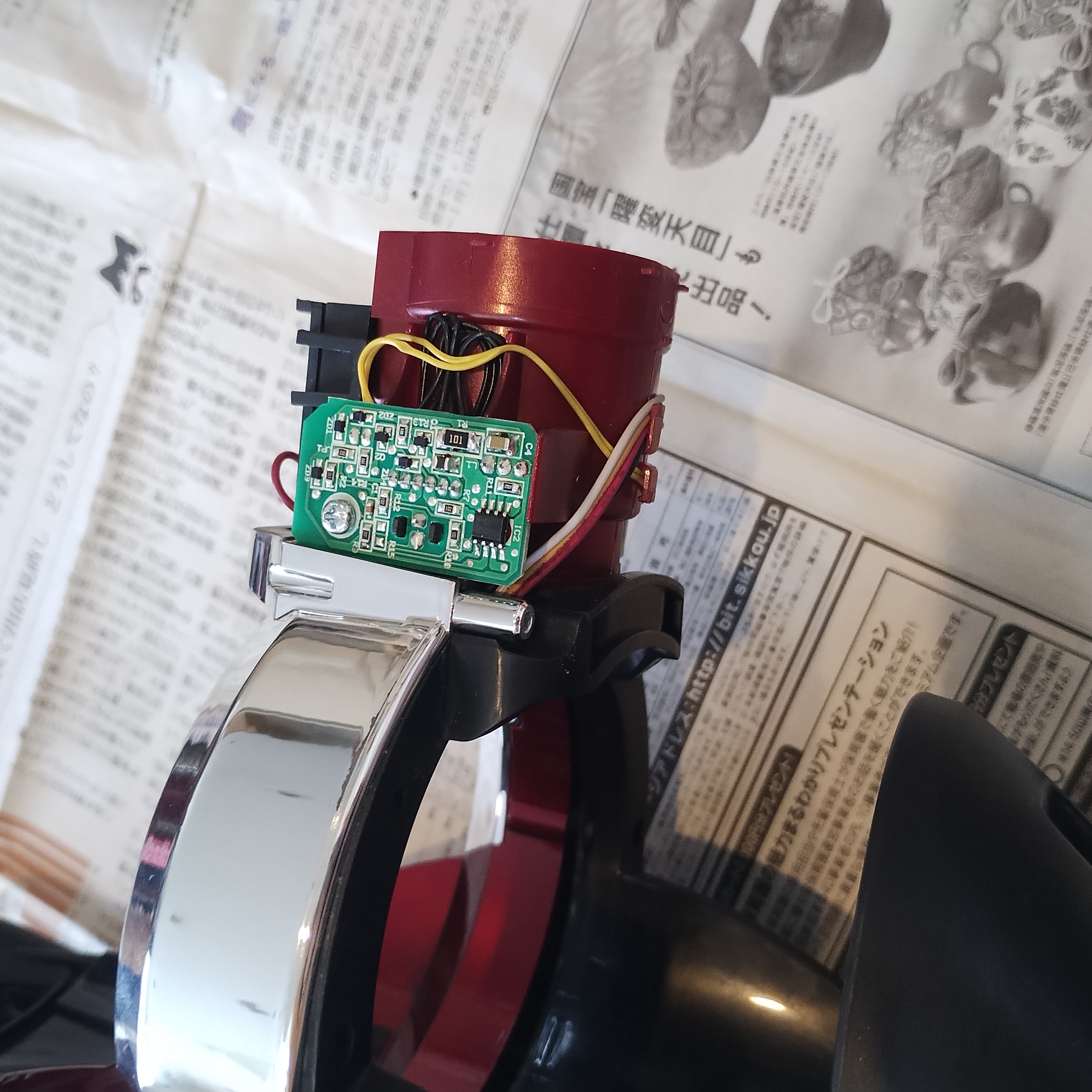

外した感じがこんな感じです

ここまでの分解は出来ましたが結局何もできず、これ以上は分解の危険かと思ってやめました

ゴミは多少ある程度詰まっているという感じも無く、見た目には異状なし



ここからは元に戻すときのポイント

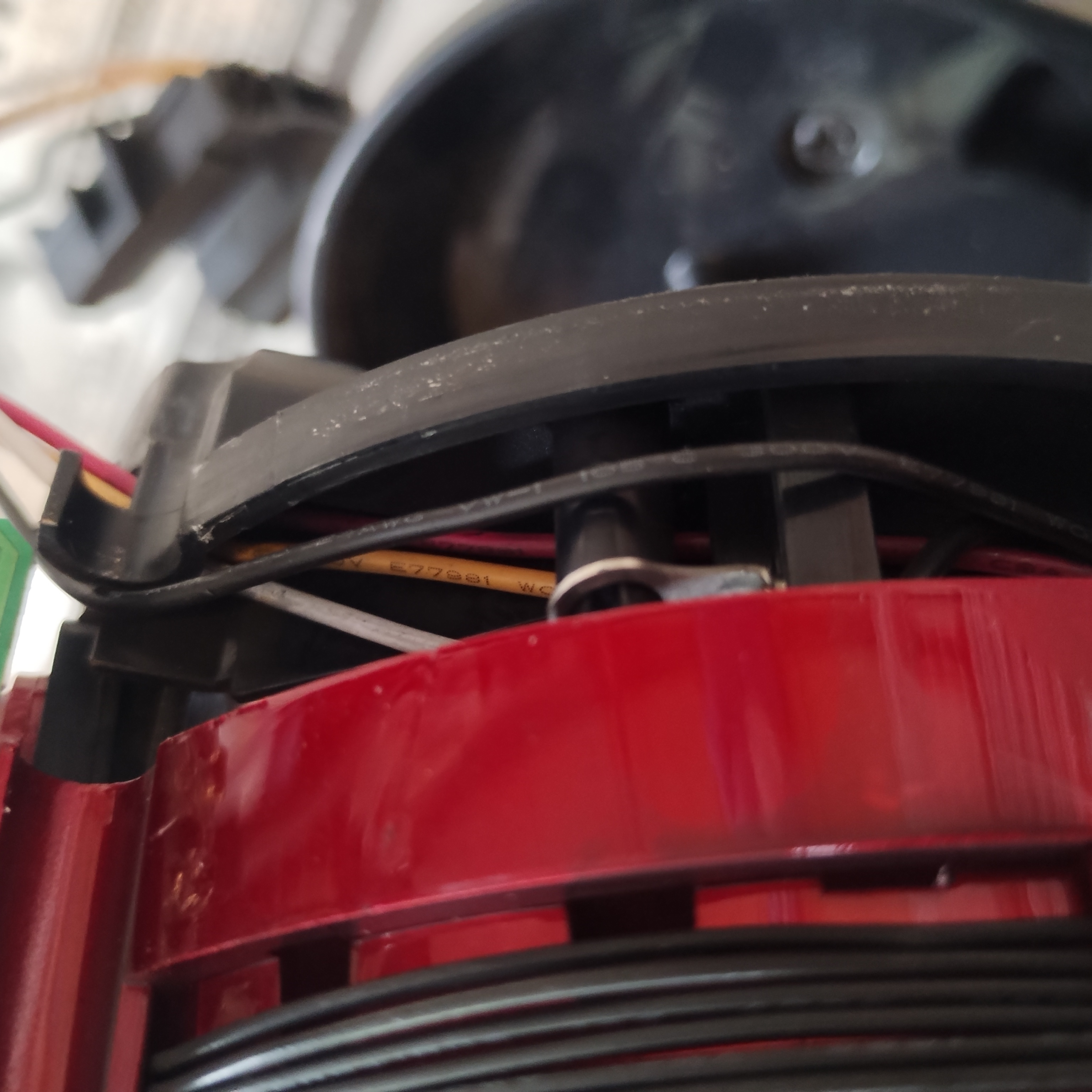

配線を這わせていけば良いだけですが、ダストカップ横の配線は何本も線を通さないとならず面倒

小さめのマイナスドライバーなどで配線を整えると良いのかも

うまく収まらないとこんな風にすき間ができてしまいます





配線さえちゃんと収まれば、後はネジ締めと部品取り付けを行い、

左右のパネルを上部から取り付ければ終了です


いかがでしょうか？

結局分解はしたけど特にこれといったことはしてません

本体内がホコリまみれというわけでもなかったし、分解しただけの内容でした



＊追記

分解翌日、掃除をしていたら変なにおいがするというので、再度分解しました

これといった原因がありませんでしたが、下部カバーのところにスポンジをひいているところがあり、

そこがズレてしまったのか、変なにおいがしていた気がします

位置をしっかり整え戻したところ、においが消えたので良いですがヒヤヒヤでした（笑）

ちなみに妻は壊れたら「コードレス掃除機にしようね」って言ってましたが、まだ使います
