足元を固める(その２)

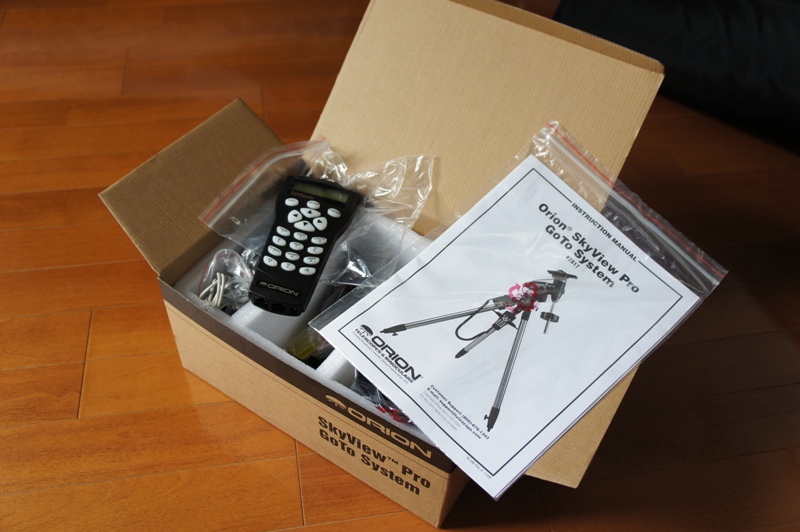

長い間眠ったままのOrionのSkyView Proモータードライブを引っ張り出してきた。 ただし、SkyView Pro赤道儀やGP赤道儀の様にモーターマウントにネジで締めれば取り付けられる訳ではない。TwinStar赤道儀のモーター台座を加工し、SkyView Proのステッピングモーターを取り付けた。中間ギアの台座用にコの字型アルミをドリル加工し、補強の為、コの字型アルミの内側にクイックスチールを充填した。 うまく動いている様だ。 このSkyView Proのステッピングモーターだが、非常にトルクがあるモーターであり、赤道儀の強化の一助となる。赤道儀に非常に大きな負荷をかけた際にも耐えてくれるだろう。 最近、赤道儀をかなりいじめているのだが、ウェイトを含めて総計30k積載した場合に次なる破損が心配だ。可能性があるのはウォームの破損あるいはRA/DEC軸の湾曲、もしかしてRA軸ベアリングの破損につながるかもしれない。 SkyView Proのステッピングモーターはハイトルクであるのだが、消費電力がものすごく大きいというデメリットもある。TwinStar赤道儀の様に単三電池での駆動は困難である。2Aを要求するので、電源の強化も必要となってくる。 Bin-star
2012.09.18
コメント(8)
-
ガイド鏡取り付け用にアルミ板を加工したが
今まで、ガイド鏡をウェイトシャフトや鏡筒バンド先端につけていたが、どうもバランスが悪い。東急ハンズ梅田大丸店で3mm厚のアルミ板があったので、これを購入してみた。泰豊 アルミ板 3．0×100×200価格：850円（税込、送料別）これに穴をあけて、実際に取り付けてみたのだが。。。。3mmもあれば十分と思いきや、振動する。もっと厚みのあるアルミ板が必要でした。アルミ板A5052P t5.0 200mm x 200mm 【05P24Aug12】価格：2,363円（税込、送料別） アルミ板 フラットバー 厚8mm 幅100mm×長200mm A6063価格：980円（税込、送料別）
2012.09.12
コメント(4)
-
Bin-Star'sノブ 1,010円
先日コーナン・プロ箕面坊島店で、この様なものを見つけた。4個入って980円。木ネジもついているのだが、これは使用しない。AT6IN(GINJI-150FNと同型)の斜鏡調整ネジはM4。M4-40mmの皿ネジ（バラ売り10円/本）をエポキシ系の接着剤で固定すれば立派なノブが出来る。結構見栄えは良い。名付けてBin-Star'sノブ！（調整の際、斜鏡の落下に注意。主鏡と斜鏡を痛める恐れあり）オリジナル品との価格差は国際輸送料を除けばほとんどないので、今回のBin-Star'sノブ 1,010円の意義はほとんどないかも？【合計金額6,000円以上送料無料、沖縄・離島を除く】EA949SK-46 M4x40mm皿頭小ネジ[ステンレス]...価格：433円（税込、送料別）化粧キャップセットのサイズ・規格が豊富。真鍮製・ステンレス製・アルミ製・メッキ仕上げなど...価格：218円（税込、送料別）化粧キャップセットのサイズ・規格が豊富。真鍮製・ステンレス製・アルミ製・メッキ仕上げなど...価格：307円（税込、送料別）
2012.09.10
コメント(0)
-
足元を固める

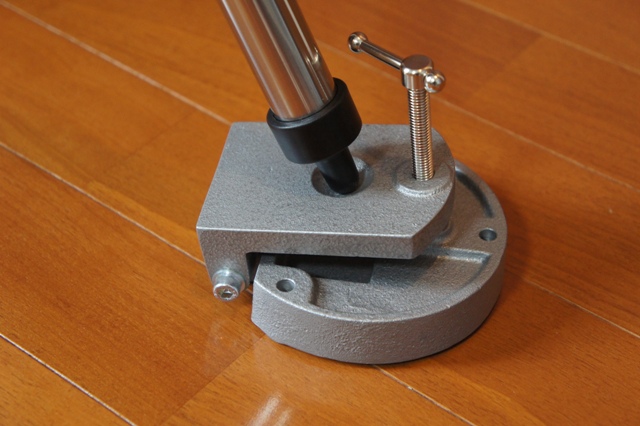

オフセットAT6INのテストを行いたいのだが、昼間は晴れても夜には全然晴れないのだが、足元を固めるパーツが集まってきたので日中にテスト。 ビクセンの三脚アジャスター 赤道儀の水平出しに結構苦労していた。結構便利！ ビクセンＧＰ系用のロングウェイトシャフトとバランスウェイト3.7kg×2個 ビクセンＧＰ系用のロングウェイトシャフトは、そのままTwinStar CG-5赤道儀に取り付け可能であった。 既存の4kg×2個のウェイトと合わせて、15.4kgになるのだが、TwinStar CG-5赤道儀は耐えられるだろうか？ それから、CG-5系の赤道儀では、強化用に改造用ベアリングが販売されていて、TwinStar CG-5赤道儀にも組み込めないかと分解してみた。 あれっつ！ なんだ、最初からベアリングが入っているじゃないか。これは驚きである。 TwinStar CG-5赤道儀にはベアリング組み込み済であったので、この赤道儀の価値を見直す機会になった。 Bin-star
2012.09.09
コメント(2)
-
ニュートン鏡洗浄で無水エタノールは有効？
先人の報告ではニュートン鏡の洗浄は、無水エタノールが有効であると紹介されているブログを見かける。 理由は、揮発性が高いので、乾燥後に水玉の後が残らない為としている。 そこで、以前よりBin-starも試してみたいと思っていたのだが、薬局で身分証明書を提示して購入するもんだと勝手に思い込んでいた。私以外にもその様に思っていた人もいるのではないでしょうか？ ふと、楽天で検索すると、なんだ、普通に購入できる。知らなかった。 ということで、購入した。 納期：約3～5営業日＜健栄製薬＞無水エタノールP [500ml]価格：925円（税込、送料別） 天候が優れないのでこの無水エタノールを用いての鏡の洗浄を試みた。 手順としては、薄めた中性洗剤に鏡をどぶづけして放置、極めて柔らかいエツミのレンズブラシ 【代引き手数料無料！】《新品アクセサリ》 ETSUMI エツミ レンズブラシ（中）（E-147）〔メー...価格：882円（税込、送料別） で優しくなでる。決してこすらない。 その後、水道水、濾過水で十分洗い流し、最後は無水エタノール１本0.5Lで仕上げた。 貧スタの手順が悪いのか、無水エタノールを用いても、水玉の跡はやはり残る。けっきょくブロアーが必要になった。 それどころか、斜鏡マーキングは消えてなくなり、主鏡マーキングのシールから色がにじみ出て、良くないことが多い様に思う。コーティングまで流れていないかと心配だ。 無水アルコールは、汚れ落としには有効だが、残念ながら、水玉の跡を残さない様にはできなかった。 それよりもむしろ、精製水とブロアーの使用の方がキレイになった。 納期：約3～5営業日【第3類医薬品】＜健栄製薬＞精製水P 500ml ワンタッチ式キャップ価格：91円（税込、送料別） ニュートン鏡も洗浄を行った方は多くいらっしゃると思いますが、皆さまのご意見は如何でしょうか？
2012.09.05
コメント(6)
-
AT6IN(GINJI-150FNと同型)の光軸調整に苦戦(その12)

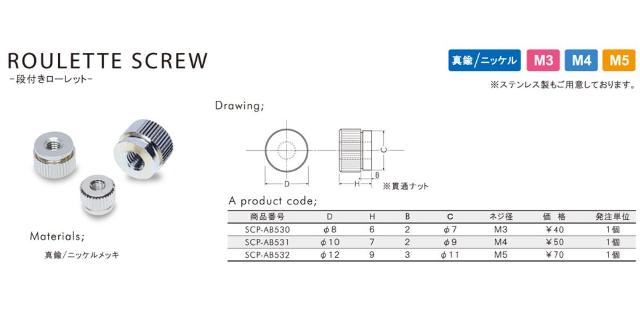

天候が悪く、オフセット斜鏡のテストは出来ていない。 そして光軸調整を行うのに、ドライバーでネジの頭を毎回探るのも結構面倒なので、手回しできる様にしたい。 AT6IN用のボブズノブ20.95ドルという製品もあり、これを個人輸入しても良いのだが、国際輸送費の割りに合わない。 そこで、色々物色していたところ、こんな化粧ナットが国内入手できることが判った。 これを東急ハンズ梅田大丸店で探したが、M3とM5しかなく欲しいM4がない。 デザインがイマイチなのだが、機能的には使えそうな化粧ナットでM4のものがあったので、とりあえずこれをゲット。４個入りで150円 化粧ナットの厚みを考慮して、M4-35mmに取り付けた。 化粧ナットの後ろから更にナットで締め付ければ、空回りすることはなさそうである。 でも、これなら、さらネジを使って、ネジ隠し用の化粧シールを貼る方が見た目がよくなりそう。 これで光軸調整は少し楽になるかな？ 続く Bin-star
2012.09.03
コメント(2)
-
AT6IN(GINJI-150FNと同型)の光軸調整に苦戦(その11)

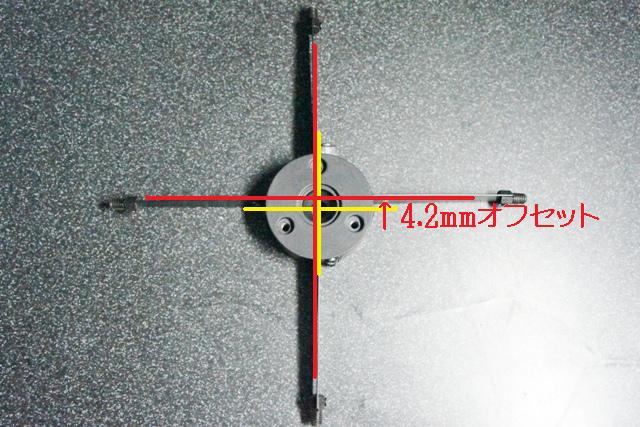

なんとかスパイダーのドローチューブ方向の位置は4.2mmオフセットできた。 だが、よく考えると（考えなくても）オフセット方向の接眼部側のスパイダーの長さが足りなくなり、反対側は飛び出る。 そこで、オフセット方向の接眼部側のスパイダーに下駄をはかせるため、家に転がっていた素材（アクリル板か塩ビ板か不明）で、4.2mm厚の下駄を作成した。 一方、反対側の飛び出た部分に対しては、M8ワッシャーで高さ調節を行うことにした。 1.6mm厚のワッシャーであるが、２枚重ねで3.2mmとなるので1mm足りないが、そこはノブで調整可能範囲。 この様にスパイダーの調整を行っていると、やはりAT6INの塗装に傷がはいってしまう。 最も色が近いトヨタ035スーパーホワイトのタッチペンで補修してから、残るスパイダーしめつめノブにも傷防止のためにワッシャーを挟んだ。 また、鏡筒方向のオフセットであるが、スパイダー調整ネジを5mm長いものに変更した。 （M6×40mm、M4×30mm） もっちゃん氏が計算した、斜鏡中心にマーカーを付けた。 バネも下駄をはかせるために4.2mmの台座を作ったが、これについては、先ほどのM8ワッシャーで代用可能だろう。 とりあえず、オフセット斜鏡化のスパイダ位置変更改造は完了した。 確かにオフセットのシルエットの様だ。 主鏡の傾きがわずかにある様な気がする。 あとは、調整と星空でのテストを行うわなければならない。 続く Bin-star
2012.09.02
コメント(6)
-
AT6IN(GINJI-150FNと同型)の光軸調整に苦戦(その10)

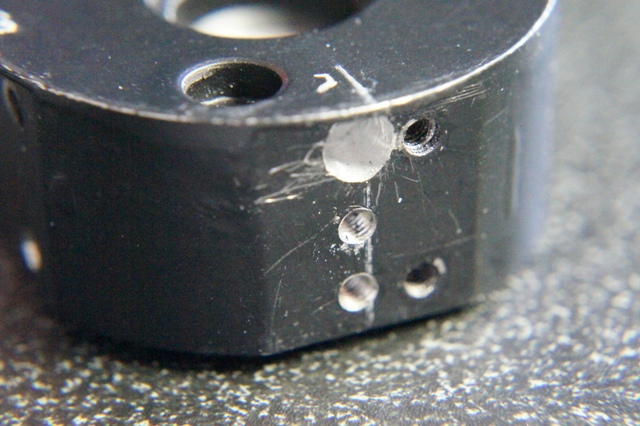

スパイダー位置による4.15mmの斜鏡オフセットに着手した。 2.5mmのドリルでオフセット位置に穴をM3タップを切る単純な作業である。 ガーン。 M3タップが折れて、スパイダーの中心パーツに刺さったまま抜けない。 しかたがないので、一回り大きなドリルでタップごと掘り進んだ。 でも、ネジ穴補修の効くクイックスチールというパテがある。 少々高いが、今まで使ったことがないので、半信半疑で購入した。 これを、ねってから大きめの穴に充填した。 15分で硬化しはじめる説明があるのだが、それよりも早い感じで、10分もたてば、カチカチになるので、作業は迅速に行う必要があった。 おーっつ本当だ。ネジ山が出来ている。 でも強度に不安があるので、そのとなりにも念のためタップ。 この位置で4.2mmのオフセットとなる。 続く Bin-star 3,000円以上ご購入で送料無料！オーエスジー(OSG) ハ... 価格：786円（税込、送料別） 3,000円以上ご購入で送料無料！三菱マ... 価格：517円（税込、送料別） 世界のプロが認めた補修材。【ギフト包装対応可能（... 価格：1,980円（税込、送料別）
2012.09.01
コメント(2)
