2012.04.29

その後ソニータイマー発動？修理不能で廃棄しました：ICF-SW22もちょっと部品交換

(5)

カテゴリ： ICF-5600/ICF-SW77,SW22/ICF-7500/SRS-F10

楽オクで落としたばかりのソニーICF-SW22も、ちょっと部品交換しました。試聴したときに調整する必要は全く感じなかったので、そちらは手を付けていません。今回はスピーカーの直径が40φで小さいので、部品交換の目的は以下の通りです。
~~音調の調整~~ 音の抜け改善
2.SN比の改善

そういえば注意事項あり。このところちょくちょく調整してきた古いラジオと異なり、本品はPbフリーハンダを使っています。使われているハンダは、表面の感じからして3Ag0.5Cu品で間違いないでしょう。で、今回の部品交換では同組成のハンダと、もう1種類：オヤイデのSS-47の2種類を使いました。

実際は1.と2.でダブル部分もあるのですが、1.の主体は音声出力コンデンサの交換です。まずは取り外した部品（トランジスタ1つは含まず）で、今回はこれだけです。

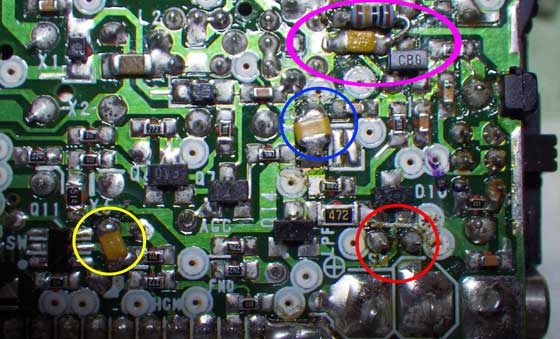

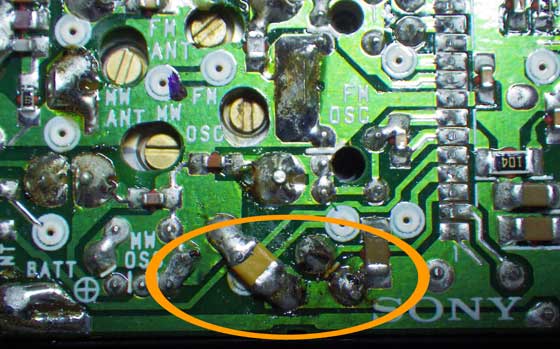

一番手前のコンデンサ：220/4ｖと書いてあるのが、音声出力コンデンサです。これを東信工業の16V/220μFへ交換しました。これは下の二枚の画像にある赤丸の部分で、1枚目：部品面、2枚目：パターン面です。
なお2枚目の画像のピンクで囲まれた部分にあるコンデンサを、ご覧の通り表面実装品へ交換しないと東信工業のコンデンサを取り付けできません。セットで交換する事になります。ご注意下さい。

2枚目の画像で青丸の部分は、検波出力をローパスフィルター回路（ピンクで囲った部分）へカップリングするコンデンサ：0.47μFです。とにかく積層セラミックコンデンサが気に入らないので、これをニチコンのフレームレスTaコンデンサ：1μFへ交換しました。（1枚目の画像の青丸は無視して下さい。間違えていますので）
ローパスフィルター回路のトランジスタ：2SC1623を、お馴染み2SC3324-GR(CBG)へ交換してあります。2SC1623のデータシートでは低周波増幅用となっていますが、ft：250MHzあるので汎用トランジスタでしょう。一方の2SC3324は低周波低雑音増幅用です。SW-22のサービスマニュアルからこのトランジスタのコレクタ電流を計算すると0.6~0.7mA程になり、これは2SC3324のSN最良動作点でした。好都合！

※ところでローパスフィルター回路って19KHzのパイロット信号をカットするのが目的で良かったですよね？　永らくFM放送に対する興味を失っていたので忘れてしまいました(^^ゞ　一応調べたところ合っていそうです。15KHz以上をカットするフィルターとも言えるかな。
