DR29ちょっとだけ部品交換＆整備：画像追加あり

カテゴリ： RF-2900LBS
やたらと小さいICF-7500よりも勝手知ったる感じが強いDR29を、ちょっとだけ部品交換＆整備しました。でも考えたらラジオ基板以外の整備はあらかた終わってしまったので、結構やりましたね(^-^)
順番として電源から手を付けました。

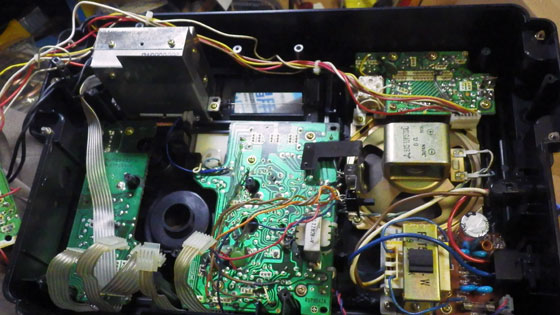

大きなケミコンはトーシンのオーディオ用25V4700μFで、整流用ダイオードもショットキー型へ替えてあります。続いて電源回路を取り付け、ラジオ基板を外した状態を紹介します。スピーカーの上にあるのがプリセレクター基板です。

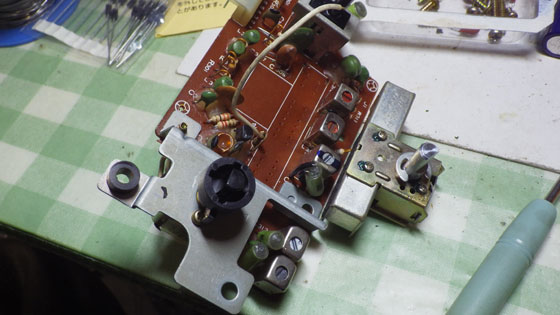

次は接触不良の目立ったプリセレクター回路を整備しました。内容はプリセレクターON/OFF切り替えのスライドスイッチ整備、バンド切り替えスイッチ整備、抵抗交換です。プリセレクター基板はこんな感じで、ポリバリコンでプリ同調を取っていました。
ここからバンド切り替えスイッチを外すと、こうなります（今度は部品側）。

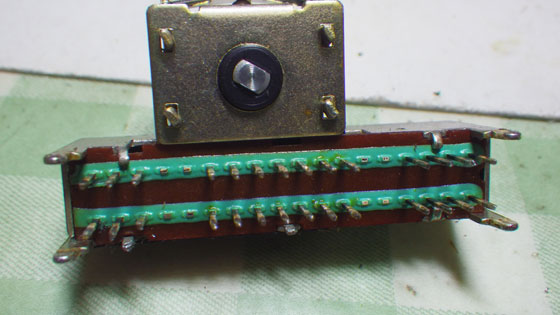

外したスイッチは分解して、接点をケイグ赤で清掃しました。
下の画像にある接点が黒く汚れていて、これが接触不良の原因です。

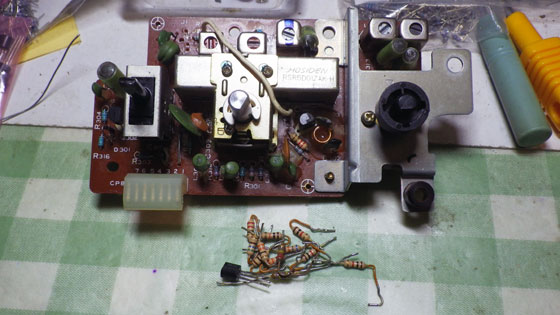

ここのメインテナンスが終わったら、パーツを交換し最後にスイッチを取り付けます。スイッチング用のトランジスタも交換しました。
ここまで来たらついでにAF基板の部品交換とボリュームのガリ解消、BFOスイッチの接触不良改善などラジオ基板以外を一通り整備してしまいました。BFOスイッチが接触不良を起こすと、音声が全く聞こえなくなりますので要注意ですよ。
