2013.06.16

お風呂ラジオ：RF-822を整備しました（追記あり）

(4)

カテゴリ： RF-822/RF-622：お風呂ラジオ

土日の2日間で整備完了しました。今回はトランジスタ交換する気は無かったんですが、結局は5個交換してしまいました。外観をもう一度紹介します。まだ掃除前なので汚れていますが。

分解は表と裏のゴムキャップ４つずつ計8個を外し、中のねじを外せば第1段階はOKです。とにかく完全防水ラジオなので筐体は肉厚で、当然ながら各部に防水パッキンが入っています。まず電池蓋を紹介しましょう。
電池抑えのスポンジはボロボロなので取り除き、両面テープが残った状態です。

ネジをマウントする部分が片方だけひび割れていたので、セメダインSUPER X2 をコーキング替わりに充填しました。下の黄色で囲った部分で、一晩後にはきっちり固まっていました。

次は開腹した全景です。ラジオのメイン基板とAFアンプ基板の2つで構成されています。

分解を続けます。6本のネジを外すとご覧のように3枚下ろしになります。外れた筐体のパッキンが見えますが、とにかく整備性が良いなぁ。回路の調整だけでしたら最初の分解状態で十分可能ですし、私のように部品まで交換する人間にも扱いやすいです(*^^)v

続いて本機の大きな特徴であるスピーカーです。端子が三つ付いていて一つはスピーカーのフレームに直結しています。また全ての端子がファストン端子接続で、付け外しが楽ちんですよ。

型番は読めますが、許容入力は記載されてないですね。スピーカーを外して横から見るとこうなっています。

普通に凹んでいるとセンターキャップのところに水が溜まってしまい音が出なくなりますので、こんな形になっています。ちなみにコーンはオールプラスチックではなく、普通の紙コーンに防水材料を塗布したような感じですね。フランジの部分はゴム製で、防水性を維持しています。

更に分解を進めます。ダイヤルユニット兼シャーシを外すのは、ネジ2つとボリュームを外せばOKです。

ここまで来れば部品交換も楽なんですが、相変わらずそこいら中に蜜蝋が流されています(^^ゞ

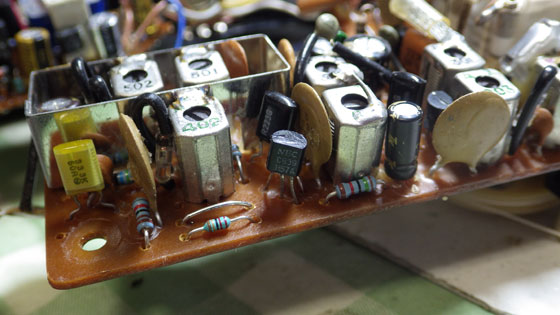

ラジオ基板とAFアンプ基板のケミコンを全取っ替え（オーディオ用はアンプ基板だけに使用）、抵抗は外しにくかった1本を除いていつものように金皮抵抗へ交換しました。外した部品は下の通りで、蝋まみれのものがあります。

ここまでやったところで動作状況を見て、結局トランジスタ5本を交換しました。
1.FM-RFアンプ：2SC1359　→　2SC1730
2.IFアンプ：2SC839　→　2SC1675
3.AFアンプ初段：2SC945　→　2SC2240-GR

FM回路の日本向け調整は、コイルの巻き直し無し、同調コンデンサの容量アップとコイル調整で何とか対応出来ました。バンド上下端での感度調整は結構デリケートで、4回位繰り返しました。最初はFMバンドが何にも聞こえず、トランジスタが壊れたかと思い交換したのですが、調整が出来ていないだけでした(^_^;)

続いてAFアンプ部に寄ってみました。トランスを使ったB級プッシュプル回路で、出力段には2SC1518と言う松下製のトランジスタが採用されていました。低電圧での特性が良いんですね。部品交換前のAFアンプ部と、交換後の様子です。
