2013.08.24
カテゴリ： RF-B10/RF-B11/RF-B20
先日紹介したRF-B10が到着し送料等を着払いで払いましたが、英国からの送料は高いなぁ。本体購入価格の3/4位ですよ。まあそれは仕方が無いので、梱包から紹介します。
テープがグルグル巻きになっていましたね(^^) ようやく紙の包みが出てきました。

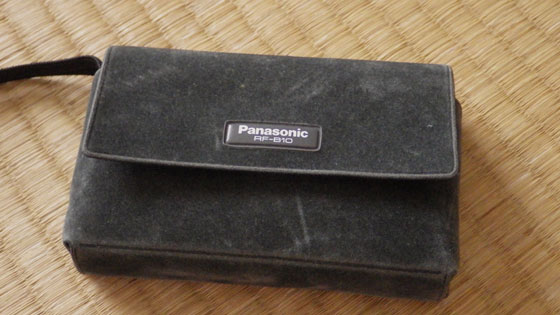

そして現れたのはソフトケースです。

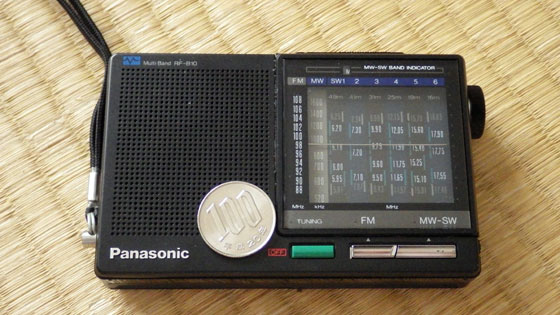

やっと本体とご対面です。100円玉を乗っけてみました。色が合わないなぁ(^^ゞ

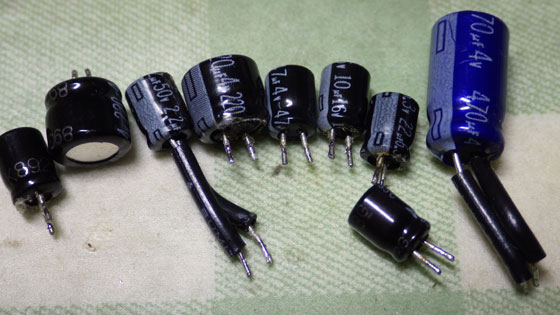

まだサービスマニュアルは未着ですが、ケミコンは交換出来るのでディップ型タンタル、表面実装タンタル（ニチコンF95、museF95）を使いました。とりあえず外した部品を紹介します。液漏れはないようです。

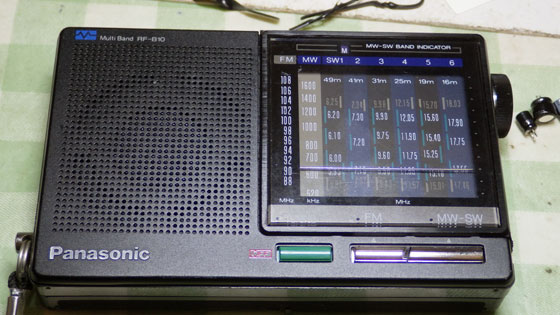

外観清掃と第1弾パーツ交換してから中波帯を聞いたところ、なかなか感度が良くDX/Localの感度切り替えがもの凄く効きます。

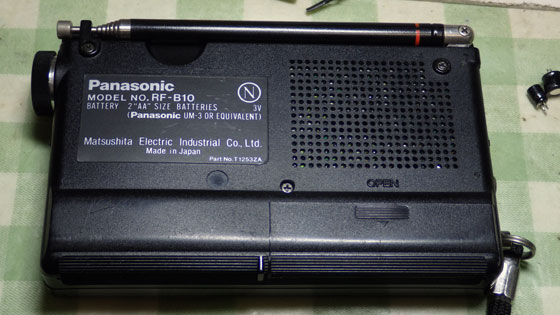

そしてリアパネルです。
本機は裏ぶたを開ければ直ぐに全ての調整箇所が出てきますし、

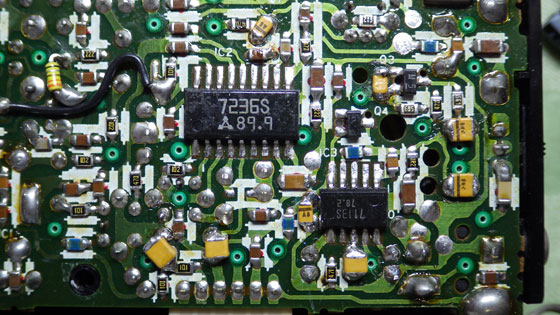

基板を外せば調整箇所が出てきて部品交換も楽です。

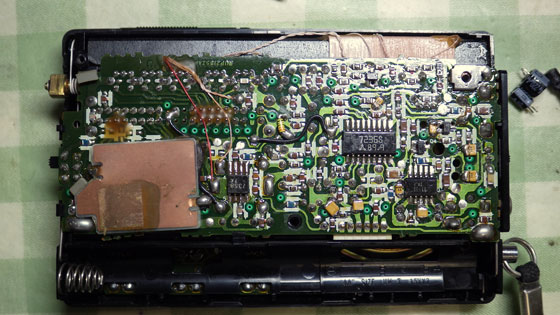

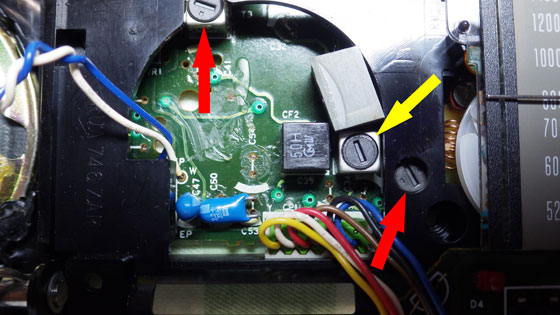

つづいて部品交換してスッキリした部品面です。黄色の矢印はAM-IFTで隣のセラミックフィルターを見ると、本機のAM中間周波数は450KHzであることが判ります。赤の矢印はFM-IFTです。

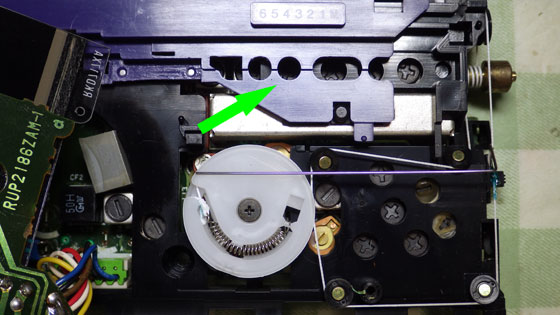

ネジ止めされたダイヤル板を外すと、調整箇所が出てきます。バンドを切り替えるとそれぞれの調整ポイントが出てきて、整備性が良いですね〜。

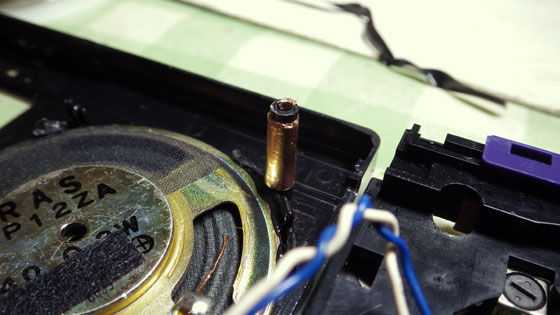

本機は裏ぶたを止めているネジ穴が２つバカになっていたので、修正しました。

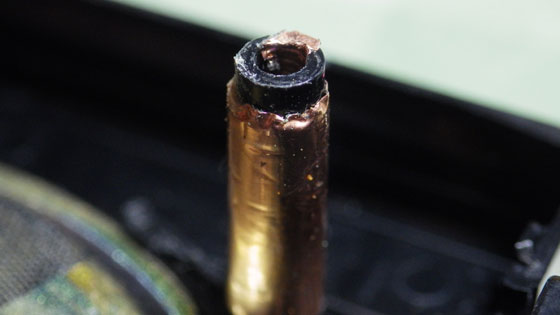

まずボスが割れないように銅箔テープで補強して、バカ穴を修正するため銅箔テープを細く切ってネジ穴に入れました。これは結構うまくいきましたよ。
テープがグルグル巻きになっていましたね(^^) ようやく紙の包みが出てきました。
そして現れたのはソフトケースです。
やっと本体とご対面です。100円玉を乗っけてみました。色が合わないなぁ(^^ゞ
まだサービスマニュアルは未着ですが、ケミコンは交換出来るのでディップ型タンタル、表面実装タンタル（ニチコンF95、museF95）を使いました。とりあえず外した部品を紹介します。液漏れはないようです。
外観清掃と第1弾パーツ交換してから中波帯を聞いたところ、なかなか感度が良くDX/Localの感度切り替えがもの凄く効きます。
そしてリアパネルです。
本機は
つづいて部品交換してスッキリした部品面です。黄色の矢印はAM-IFTで隣のセラミックフィルターを見ると、本機のAM中間周波数は450KHzであることが判ります。赤の矢印はFM-IFTです。
ネジ止めされたダイヤル板を外すと、調整箇所が出てきます。バンドを切り替えるとそれぞれの調整ポイントが出てきて、整備性が良いですね〜。
本機は裏ぶたを止めているネジ穴が２つバカになっていたので、修正しました。
まずボスが割れないように銅箔テープで補強して、バカ穴を修正するため銅箔テープを細く切ってネジ穴に入れました。これは結構うまくいきましたよ。
