2015.04.26
カテゴリ： RF-888JB(GX300)
今日は電源スイッチ、バンド切り替えスイッチ、ラウドネススイッチとメーター切り替えスイッチを分解掃除して、何とかうまく行きました。
接点をケイグ赤とカッターナイフで磨くのと、摺動子をケイグ赤にどぶ漬けするのはいつもと同じなので画像は省略(^_^;)

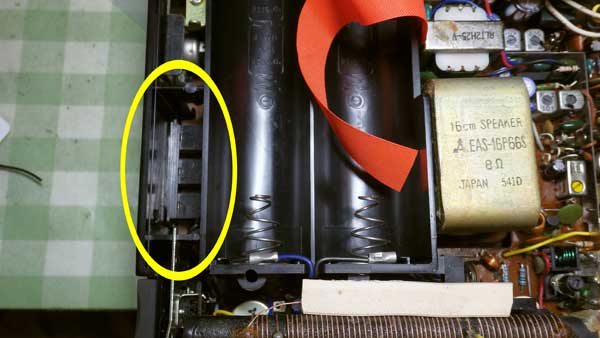

今日は電源スイッチをバラしたときにスプリング付きのパーツが飛び出してしまい（この手のパーツが内蔵されていることを承知していたにも拘わらず）、捜索する羽目になりました。このパーツが無いとスイッチのクリックが無くなってしまいます。まず当該パーツが無くなっている状態が下の画像。

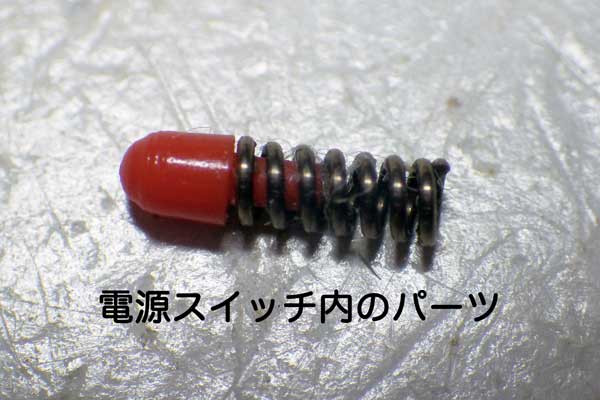

何とか発見したパーツです。
これを元通り組み込みました。
今日の時点ではまだ整備完了していませんが、中波帯だけはコイル位置を調整の上で再トラッキングして、594kHzの入感状態が改善しました。パーツ交換は、RF〜AFまで手を付けましたがまだ一部残っています。まあメインの作業を振り返ると電源平滑用コンデンサと電源デカップリング用コンデンサの交換でしょう。

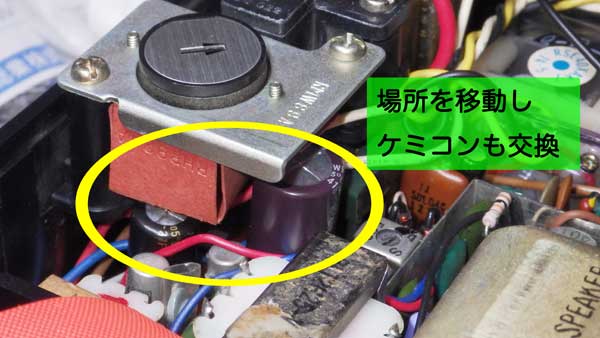

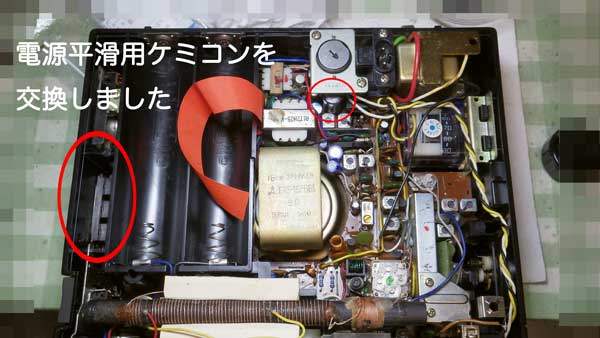

左の赤丸と基板の裏側にあるケミコン：10V2200μFと6.3V1000μFです。長々と配線を取り回しているのでプリント基板の空きを確認した上で交換しました。基板にはちゃんと部品取り付け用の穴が開いていました。

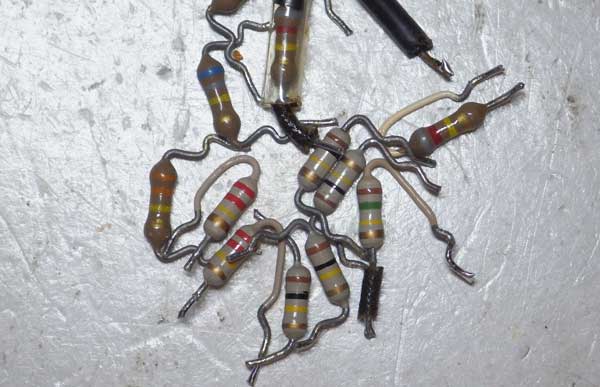

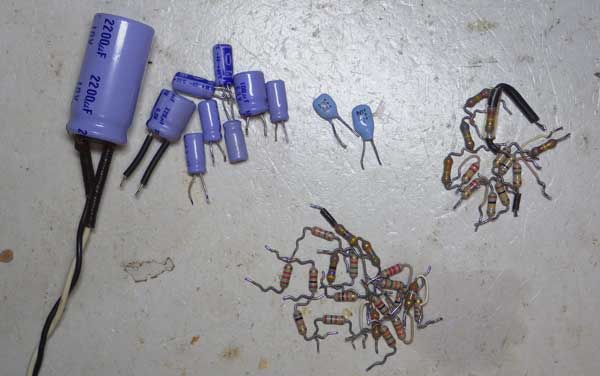

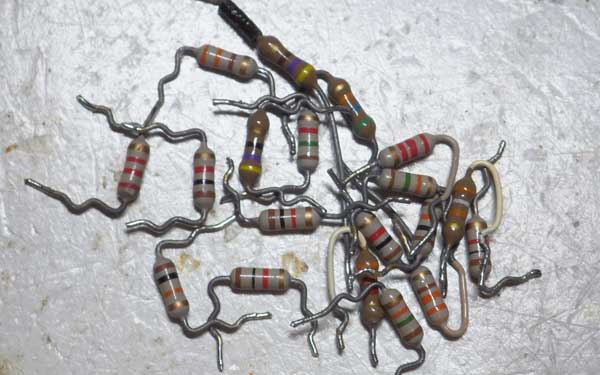

今日外したパーツは下の通りですが、6.3V1000μFが写っていません。忘れました(^^ゞ
大抵、100kΩ台の抵抗は、ノイズ低減のため交換するようにしています。
あと久しぶりに申し添えますが、パーツ交換などは自己責任でお願いします。
接点をケイグ赤とカッターナイフで磨くのと、摺動子をケイグ赤にどぶ漬けするのはいつもと同じなので画像は省略(^_^;)
今日は電源スイッチをバラしたときにスプリング付きのパーツが飛び出してしまい（この手のパーツが内蔵されていることを承知していたにも拘わらず）、捜索する羽目になりました。このパーツが無いとスイッチのクリックが無くなってしまいます。まず当該パーツが無くなっている状態が下の画像。
何とか発見したパーツです。
これを元通り組み込みました。
今日の時点ではまだ整備完了していませんが、中波帯だけはコイル位置を調整の上で再トラッキングして、594kHzの入感状態が改善しました。パーツ交換は、RF〜AFまで手を付けましたがまだ一部残っています。まあメインの作業を振り返ると電源平滑用コンデンサと電源デカップリング用コンデンサの交換でしょう。
左の赤丸と基板の裏側にあるケミコン：10V2200μFと6.3V1000μFです。長々と配線を取り回しているのでプリント基板の空きを確認した上で交換しました。基板にはちゃんと部品取り付け用の穴が開いていました。
今日外したパーツは下の通りですが、6.3V1000μFが写っていません。忘れました(^^ゞ
大抵、100kΩ台の抵抗は、ノイズ低減のため交換するようにしています。
あと久しぶりに申し添えますが、パーツ交換などは自己責任でお願いします。
