2015.05.01
新しく仲間入りした3台のラジオの内、R-905Jの整備を進めました。ケミコンは相当古そうでしたので、先日整備途中から音が出なくなって焦ったT-13の二の舞にならぬよう、ケミコンを交換しました。手の届きにくい場所にあるオリジナル1本だけそのまま残してあります。あとは抵抗器の交換です。
まず交換前の状態：部品面です。

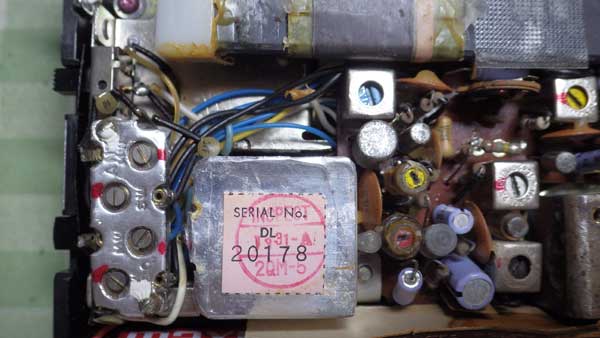

RF/IF回路部分だけ拡大しました。
同調用にはやや大きめのポリバリコンが使われていますが、微調整用のトリマーは外付けになっていますね。

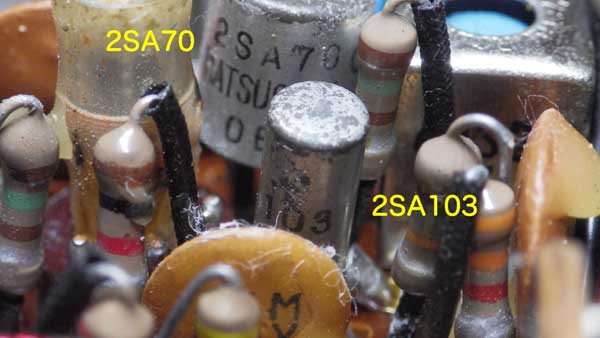

続いて短波帯の局発と混合でしょうか？ 2SA70と2SA103です。2SA103の実物を初めて見ました。

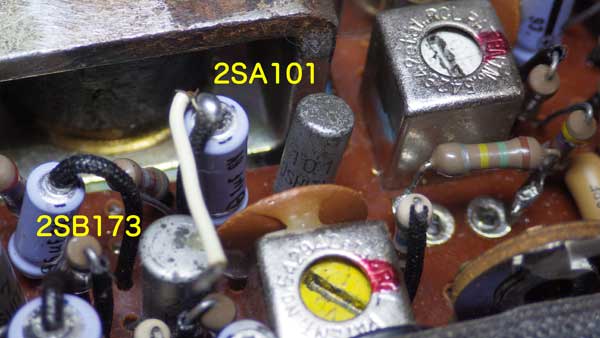

そして中間周波増幅の2SA101と、AF初段若しくはメーターアンプ用の2SB173です。

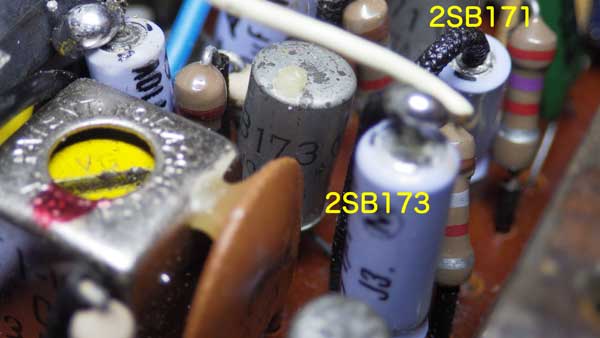

ちょっとアングルを変えると2SB173と奥にある2SB171が見えます。
ボリュームセンタータップからの配線が2SB173と接続された1μFのコンデンサと繋がっているので、AF初段は定石通り2SB173でしょう。

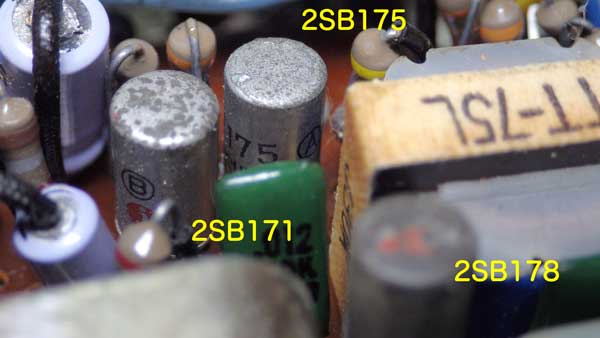

2SB171の傍には2SB175があり、パターンを見たところ直結されているようでしたが、要再確認ですね。

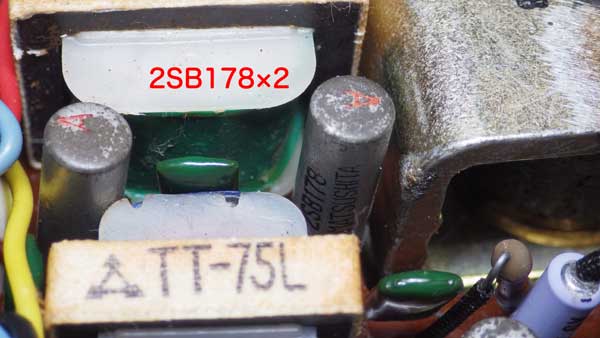

2SB178も型番を確認した実物を見るのは初めてです。

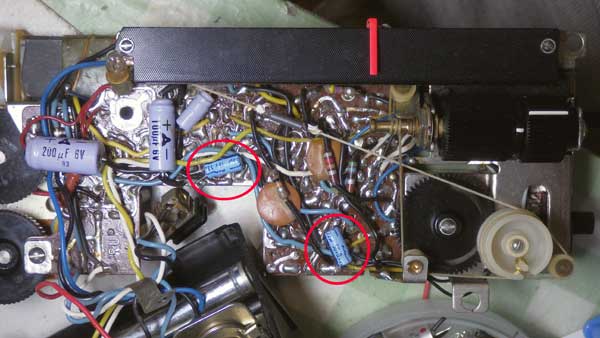

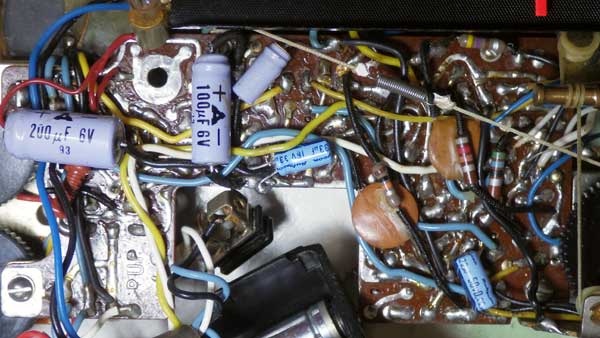

部品交換のため基板を外したところ割と新しいケミコンが2つ付いていましたので、誰かが少し整備したようです。
上の画像の赤丸で囲んだ部品がそれです。下は拡大した画像です。

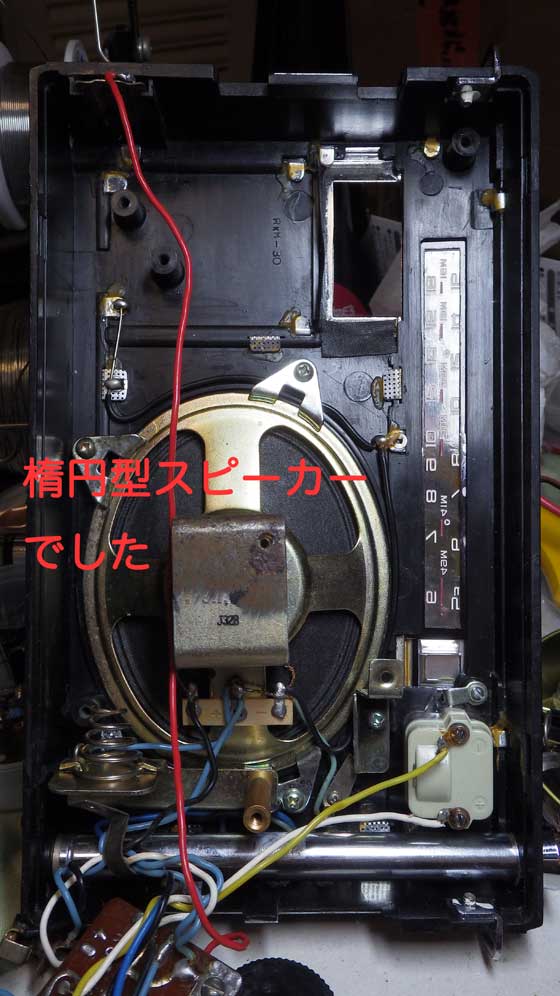

本機のスピーカーは楕円型でした。一応スピーカーも外してコーンを掃除しましたが、ほとんど汚れは付いていませんでした。

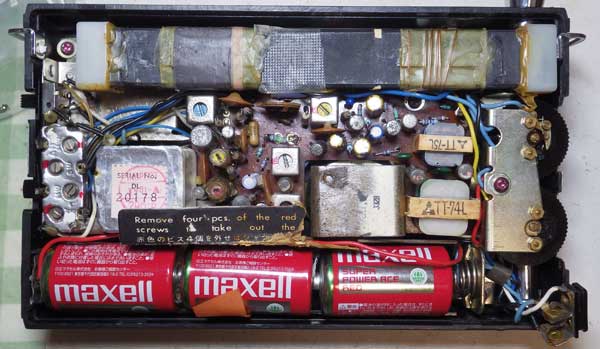

本日部品交換後の画像です。勿論裏側の部品も交換してありますよ。

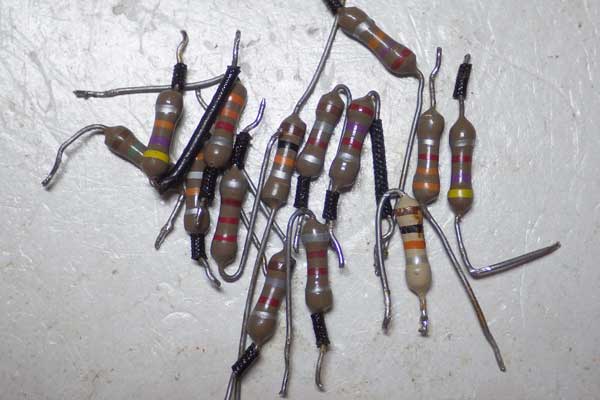

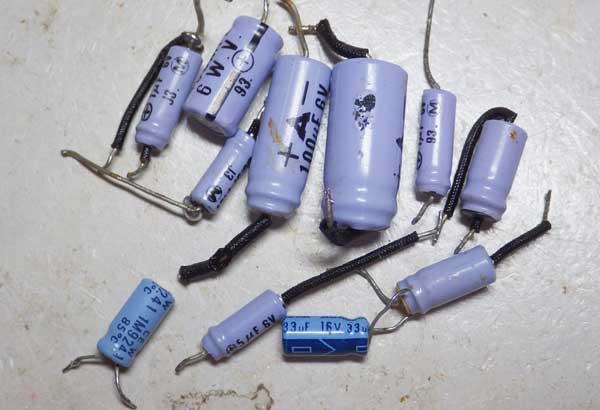

なおバーアンテナのコイル位置をバンドの下側に最適化すると、バンドの上側で感度が出なくなったので微調整を繰り返して最適化したつもりです。外した部品は以下の通りで、AMは問題なく動作、SWはちょっと感度が悪いかも知れませんが動作しています。ヤレヤレです(^^)
まず交換前の状態：部品面です。
RF/IF回路部分だけ拡大しました。
同調用にはやや大きめのポリバリコンが使われていますが、微調整用のトリマーは外付けになっていますね。
続いて短波帯の局発と混合でしょうか？ 2SA70と2SA103です。2SA103の実物を初めて見ました。
そして中間周波増幅の2SA101と、AF初段若しくはメーターアンプ用の2SB173です。
ちょっとアングルを変えると2SB173と奥にある2SB171が見えます。
ボリュームセンタータップからの配線が2SB173と接続された1μFのコンデンサと繋がっているので、AF初段は定石通り2SB173でしょう。
2SB171の傍には2SB175があり、パターンを見たところ直結されているようでしたが、要再確認ですね。
2SB178も型番を確認した実物を見るのは初めてです。
部品交換のため基板を外したところ割と新しいケミコンが2つ付いていましたので、誰かが少し整備したようです。
上の画像の赤丸で囲んだ部品がそれです。下は拡大した画像です。
本機のスピーカーは楕円型でした。一応スピーカーも外してコーンを掃除しましたが、ほとんど汚れは付いていませんでした。
本日部品交換後の画像です。勿論裏側の部品も交換してありますよ。
なおバーアンテナのコイル位置をバンドの下側に最適化すると、バンドの上側で感度が出なくなったので微調整を繰り返して最適化したつもりです。外した部品は以下の通りで、AMは問題なく動作、SWはちょっと感度が悪いかも知れませんが動作しています。ヤレヤレです(^^)
