2023.01.22
カテゴリ： RF-1401D/RF-1405/RF-1700
eBayでまあまあの状態と思われるRF-1700を見つけて購入し、先ほど手元に届きました。
こんなラジオです。受信できるのは以下のバンドです。
こう言う梱包で届きました。

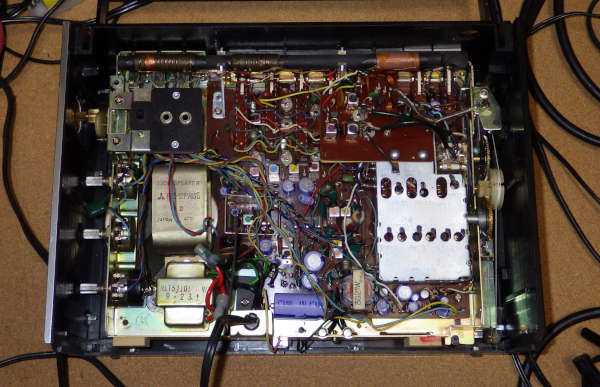

ざっと清掃してから裏蓋を開けたところです。
音量調整用のボリュームは激しくガリっていました：3つあるボリュームのうち一番上のものです。
筐体の何箇所かが破損していたので、欠片を探してゼリー状瞬間接着剤で補修しました。ハンドルのストッパーになる部分も欠けていたので、ここも同じように補修済み

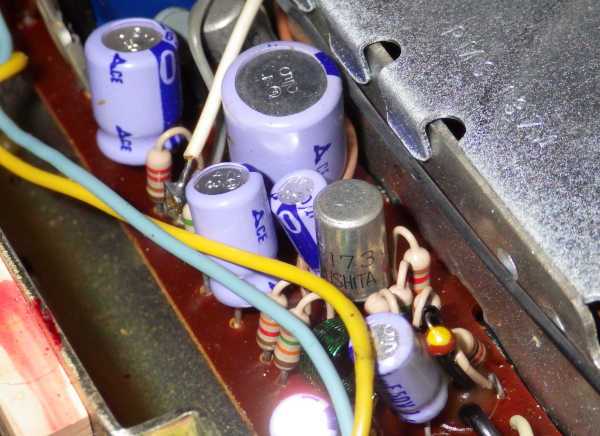

RF-1700の低周波増幅回路です。ゲルマニウムトランジスタが使われていて、2SB173 → 2SB175 → 2SB178×2
324×2

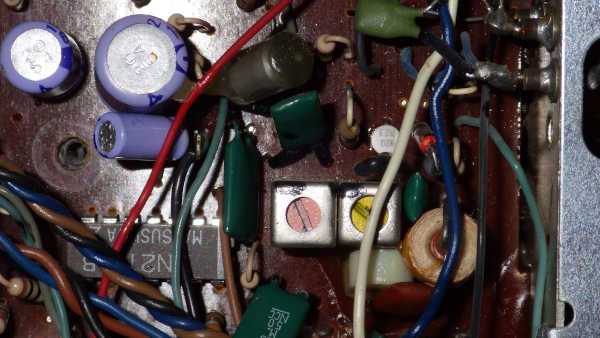

下はIF回路の一部で、2SC920とICのAN210が見えます。

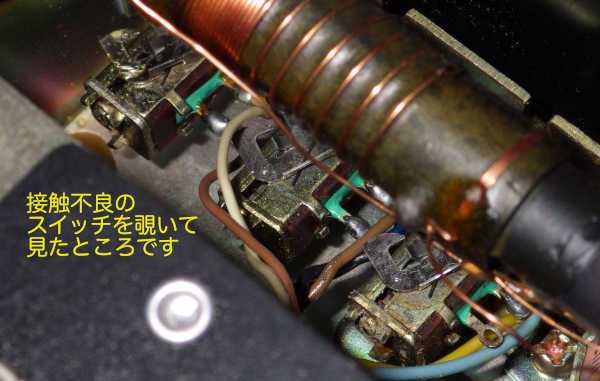

電源スイッチも相当な接触不良だったので、3つ並んでいるプッシュスイッチだけは分解して、接点を清掃しました。とりあえず接触不良は解消し、FM局（多分ラジオ日本FM）はロッドアンテナなしでもよく聞こえました。AMも室内で一通り聞こえて、ダイヤル位置などほとんどズレは無さそうでした。

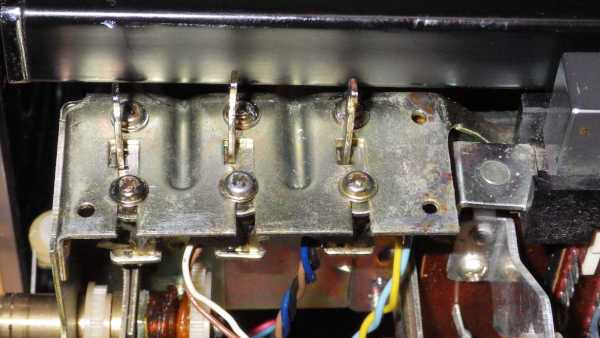

清掃して組み上げたスイッチです。今度もう少しきれいにしましょう。とにかく接触はOKで一安心

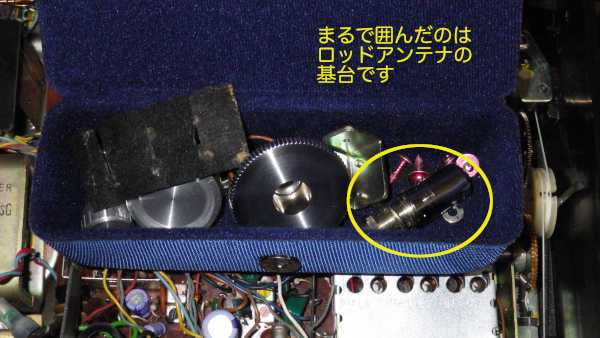

外した部品は箱に入れてあります。つまみは石鹸で洗ったら、ピッカピカになりました。ロッドアンテナは基台だけ残して無くなっているので、基台を外してあります。これを外すにはアルミのサイドプレートを剥がす必要があり、なんとか曲げたりせずに剥がせました。
続きは明日以降ですね。
こんなラジオです。受信できるのは以下のバンドです。
- FM：87,5〜108MHz
- AIR：108〜138MHz
- PB-HIGH：138~174MHz
- PB-LOW：30~50MHz
- AM：525~1605kHz
- MB：1.6~4.5MHz
- SW1：4.5~12MHz
- SW2：12~26.1MHz
こう言う梱包で届きました。
ざっと清掃してから裏蓋を開けたところです。
音量調整用のボリュームは激しくガリっていました：3つあるボリュームのうち一番上のものです。
筐体の何箇所かが破損していたので、欠片を探してゼリー状瞬間接着剤で補修しました。ハンドルのストッパーになる部分も欠けていたので、ここも同じように補修済み
RF-1700の低周波増幅回路です。ゲルマニウムトランジスタが使われていて、2SB173 → 2SB175 → 2SB
下はIF回路の一部で、2SC920とICのAN210が見えます。
電源スイッチも相当な接触不良だったので、3つ並んでいるプッシュスイッチだけは分解して、接点を清掃しました。とりあえず接触不良は解消し、FM局（多分ラジオ日本FM）はロッドアンテナなしでもよく聞こえました。AMも室内で一通り聞こえて、ダイヤル位置などほとんどズレは無さそうでした。
清掃して組み上げたスイッチです。今度もう少しきれいにしましょう。とにかく接触はOKで一安心
外した部品は箱に入れてあります。つまみは石鹸で洗ったら、ピッカピカになりました。ロッドアンテナは基台だけ残して無くなっているので、基台を外してあります。これを外すにはアルミのサイドプレートを剥がす必要があり、なんとか曲げたりせずに剥がせました。
続きは明日以降ですね。
