カテゴリ: RF-6300LBS/RF-B300

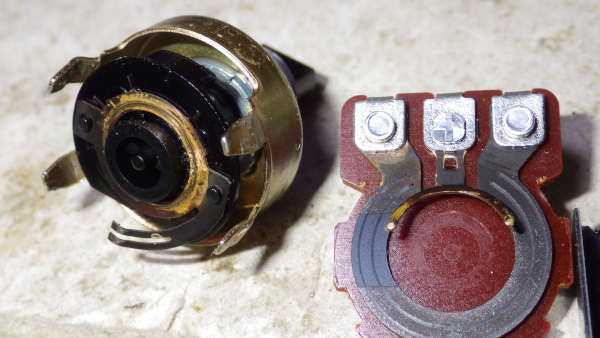

まずボリュームは3つ分解して清掃しました。ガリはバッチリ解消。





twitterではアンプの修理などを見ますが、どうやったらあんなに綺麗に磨けるのか不思議


画像の中の文字が小さいですけど、FMの局発コイルと同調コイルを撒き直して交換しました。

以下問題点を箇条書きに・・・。
  • FM受信バンドは、さらに微調整(コンデンサ交換)が必要
  • FMの受信感度が信じられないほど悪い
  • SW2,3,4は未だ受信不可。と言うか局発が動作しておらず、相変わらず周波数表示は出ない
  • バンド切り替えスイッチは10回路あり、受信不良に関する1回路の接触は回復した
  • もう1回路をすっかり見落としており、要確認:手抜かりです
  • 入手した時から電源制御のトランジスタを交換した形跡があったので、IC:AN7212の各部電圧も要確認
​なかなか進捗しないです


  1. FM中間周波増幅と検波、AM中間周波増幅はLA1210を使っていました
  2. AN7212は、AMと短波帯の第1局発と混合、周波数カウンターへのバッファーアンプでした
  3. 2つのICを販売しているショップは調べました
ICがダメそうだったら、まあ注文するしかいないよなぁと言うところです。日を改めて確認します。
