◆LARRIVEE に搭載したワイヤレス・システムのノイズ対策のご依頼を
頂きました。
◆画像から確認して行きます

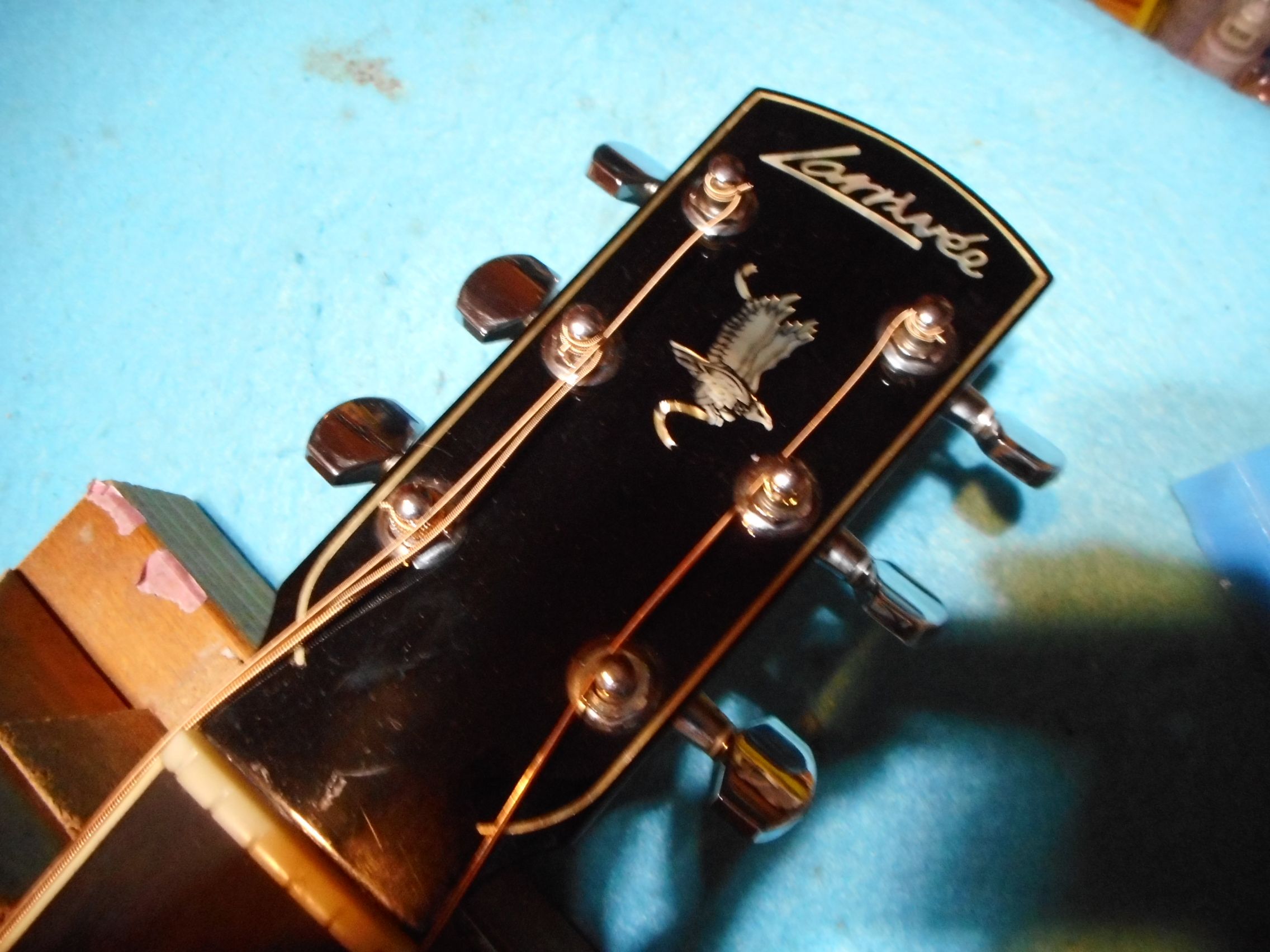

●カナダ製の名機 LARRIVEE です

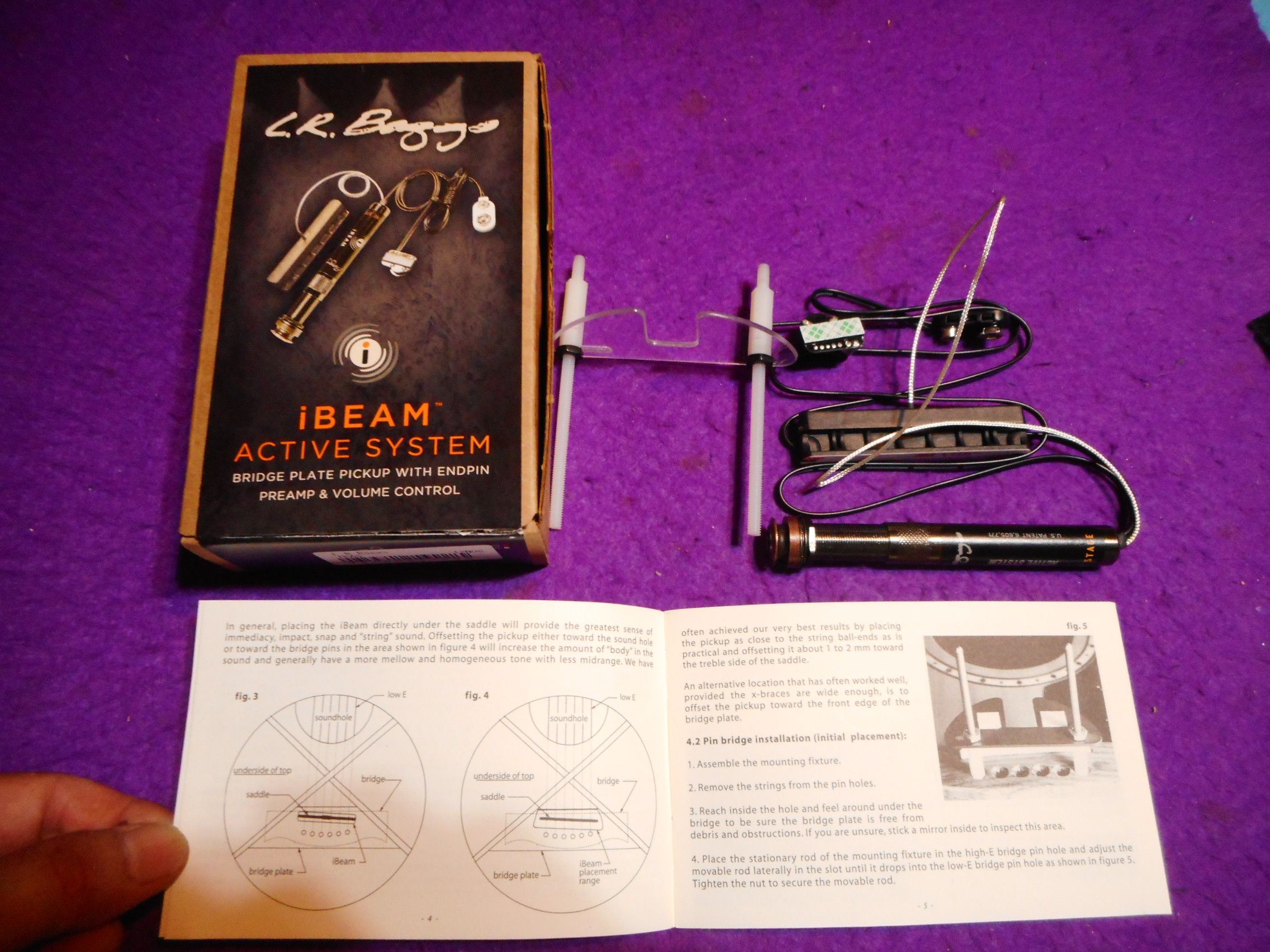

●2019年8月にｋ2ギターファクトリーで搭載したＬＲバックスの iBEAM です
◆BOSS(WL-T)を後付けされたとの事ですが、原因は簡単でiBEAM はジャック内に
回路が内蔵されており、トランスミッターと直接接触しますので、回路からの僅かな
ノイズをトランスミッターが増幅してアンプに送信している事が原因です
事前にご相談頂ければと思います

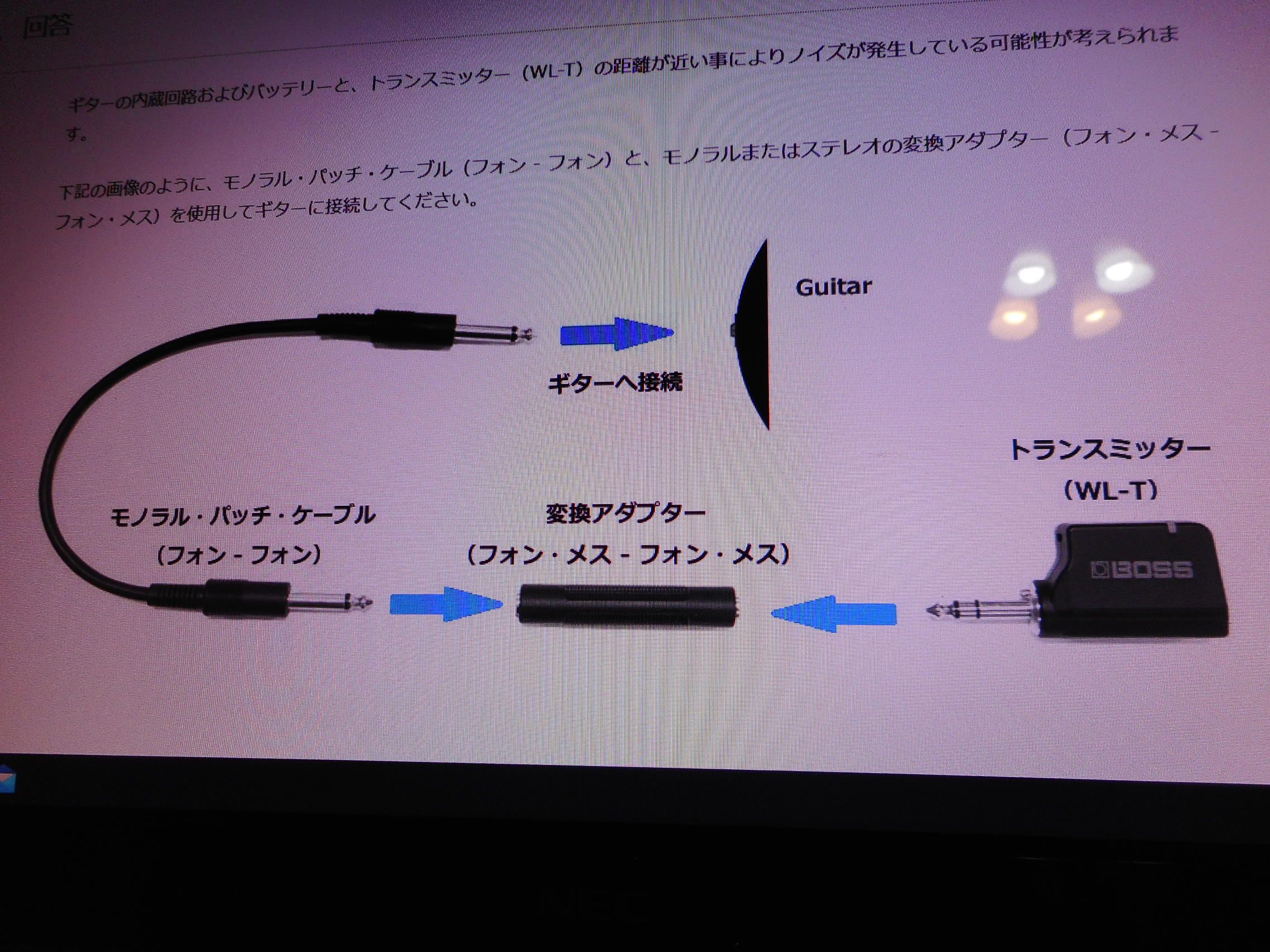

ギタージャックに直接WL-Tを挿さないで短いシールドを経由する対策法が紹介されて
ます。
◆取り急ぎの対策
ライブが8/30（土曜日）に有り、メス×メス変換アダプターの取り寄せが間に合いません
ならばと言う訳で、WL-Tをアルミホイルで巻いて、ジャックにはアルミテープの貼る
要するにエレキギターのサーキットと同じ様にすればＯＫですから試して見ますと
高周波ノイズは工房のｃｕｂｅ60からはノイズが気に成らないレベルまで収まりました
取り合えずライブはこの方式で乗り切って頂いて、30㎝のシールドをＬ/オス/と
メスの延長用のジャックで製作する事としました。
●画像のロック付きのフォンジャックにトランスミッターを接続して３４０mm
シールドを延長して、トランスミッターをギターストラップに取り付ける方法で
対応しました。
画像のジャックは接続後に【遊び】が有るために、トランスミッターのON/OFF
必要でしたが、簡単なアイディアで解消する事が出来ました。
🌸何とかご希望に沿う様に対策出来ました🌸
頂きました。
◆画像から確認して行きます
●カナダ製の名機 LARRIVEE です
●2019年8月にｋ2ギターファクトリーで搭載したＬＲバックスの iBEAM です
◆BOSS(WL-T)を後付けされたとの事ですが、原因は簡単でiBEAM はジャック内に
回路が内蔵されており、トランスミッターと直接接触しますので、回路からの僅かな
ノイズをトランスミッターが増幅してアンプに送信している事が原因です
事前にご相談頂ければと思います
ギタージャックに直接WL-Tを挿さないで短いシールドを経由する対策法が紹介されて
ます。
◆取り急ぎの対策
ライブが8/30（土曜日）に有り、メス×メス変換アダプターの取り寄せが間に合いません
ならばと言う訳で、WL-Tをアルミホイルで巻いて、ジャックにはアルミテープの貼る
要するにエレキギターのサーキットと同じ様にすればＯＫですから試して見ますと
高周波ノイズは工房のｃｕｂｅ60からはノイズが気に成らないレベルまで収まりました
取り合えずライブはこの方式で乗り切って頂いて、30㎝のシールドをＬ/オス/と
メスの延長用のジャックで製作する事としました。
●画像のロック付きのフォンジャックにトランスミッターを接続して３４０mm
シールドを延長して、トランスミッターをギターストラップに取り付ける方法で
対応しました。
画像のジャックは接続後に【遊び】が有るために、トランスミッターのON/OFF
必要でしたが、簡単なアイディアで解消する事が出来ました。
🌸何とかご希望に沿う様に対策出来ました🌸
